OSNOVNE INFORMACIJE
Signalna funkcija	odvojeni nadzor osigurača
Grupa proizvoda	ISFL1250

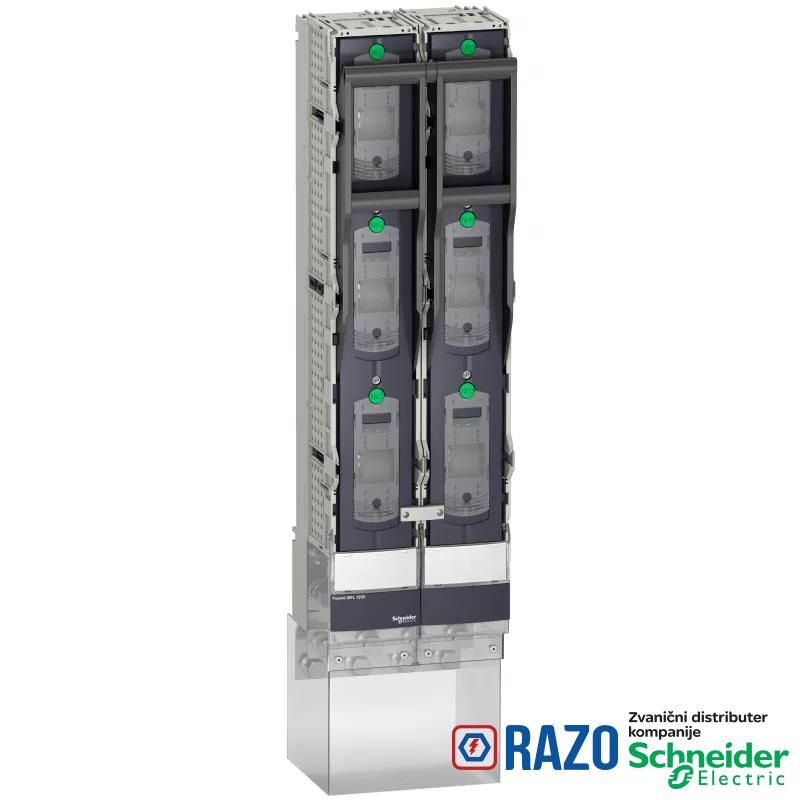

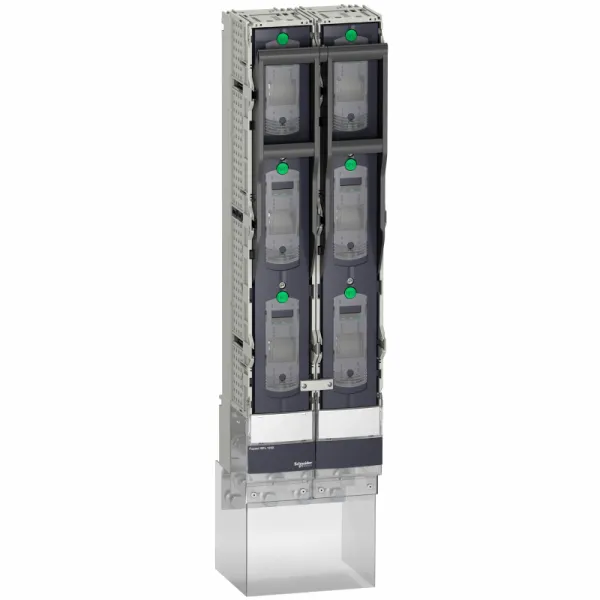

Tip proizvoda ili komponente	rastavljač sa osiguračima
ime proizvoda	Fupact ISFL
Primena uređaja	zaštita
Kratko ime uređaja	ISFL1250
grupa proizvoda	Fupact

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
veličina osigurača	NH3
Način montiranja	vertikalno
[Ith] dozvoljena termička struja u vazduhu	1250 A 40 °C ) disipacija po osiguraču: 48 W
[Ith] dozvoljena termička struja u vazduhu	960 A 70 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	1020 A 65 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	1080 A 60 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	1210 A 50 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	1250 A 45 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	1140 A 55 °C )
[Ui] nazivni napon izolacije	1000 V AC 50/60 Hz u skladu sa EN 60947-3
indikator pozicije kontakta	ne
pogodno za izolaciju	da
nazivna moc ukljucenja i iskljucenja	Icn 100 A pri 690 V
nazivna moc ukljucenja i iskljucenja	Icm 250 A pri 415 V
nazivna moc ukljucenja i iskljucenja	Icm 250 A pri 500 V
nazivna moc ukljucenja i iskljucenja	Icm 250 A pri 690 V
nazivna moc ukljucenja i iskljucenja	Icn 120 A pri 415 V
nazivna moc ukljucenja i iskljucenja	Icn 120 A pri 500 V
Tip mreže	AC
operacija kontakata	jednostruko prekidanje
držač za montažu	sabirnice
[Ue] nazivni napon	1000 V AC 50/60 Hz
[Ue] nazivni napon	1000 V AC 50/60 Hz AC-20
tip osigurača	DIN
[Ie] nazivna struja	AC-21B: 1250 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-21B: 1250 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-21B: 1250 A AC 50/60 Hz 500 V
[Ie] nazivna struja	AC-21B: 1250 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja	AC-22B: 1250 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-22B: 1250 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-22B: 1250 A AC 50/60 Hz 500 V
vidljivo prekidanje	da
[Uimp] nazivni podnosivi impulsni napon	12 kV u skladu sa IEC 947-3
opis zaštićenih polova	1 x 3f
priprema za zaključavanje	može se zaključati
Lokacija za montiranje	jedno iznad drugog
[Ithe] dozvoljena termička struja u ormanu	1250 A pri 40 °C, disipacija po osiguraču: 48 Wvertikalno
Tip upravljanja	ručica nosača osigurača
nazivni ciklus	neprekidno
opis polova	1 x 3P promenljivo

OKRUžENJE
Sertifikacija proizvoda	CE
IK stepen zaštite	IK07 u skladu sa EN 50102
klasa zaštite od električnog udara	klasa II prednji deo
Temperatura okoline za rad uređaja	-25-70 °C
Visina	672 mm
stepen zaprljanosti	3 u skladu sa IEC 60947
električna trajnost	AC-21B: 200 ciklusa 690 V AC 50/60 Hz
električna trajnost	AC-22B: 200 ciklusa 500 V AC 50/60 Hz
Temperatura okoline za skladištenje	-50-85 °C
povezivanje - priključci	priključak na zavrtanj donji M12 1250 A
povezivanje - priključci	direktno povezivanje priključak sa gornje strane 1250 A 185 mm
moment pritezanja	40 N.m
Standardi	EN/IEC 60947-1
Standardi	EN/IEC 60947-3
Standardi	IEC 60269-2-1
mehanička trajnost	1000 ciklusa
IP stepen zaštite	N/A
kompatibilnost	nadzor osigurača
priključni blok	direct connection and screw connection
Širina	200 mm
Dubina	123 mm
dizajn	vertikalni dizajn

ODRžIVOST PONUDE
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
