OSNOVNE INFORMACIJE | |
---|---|

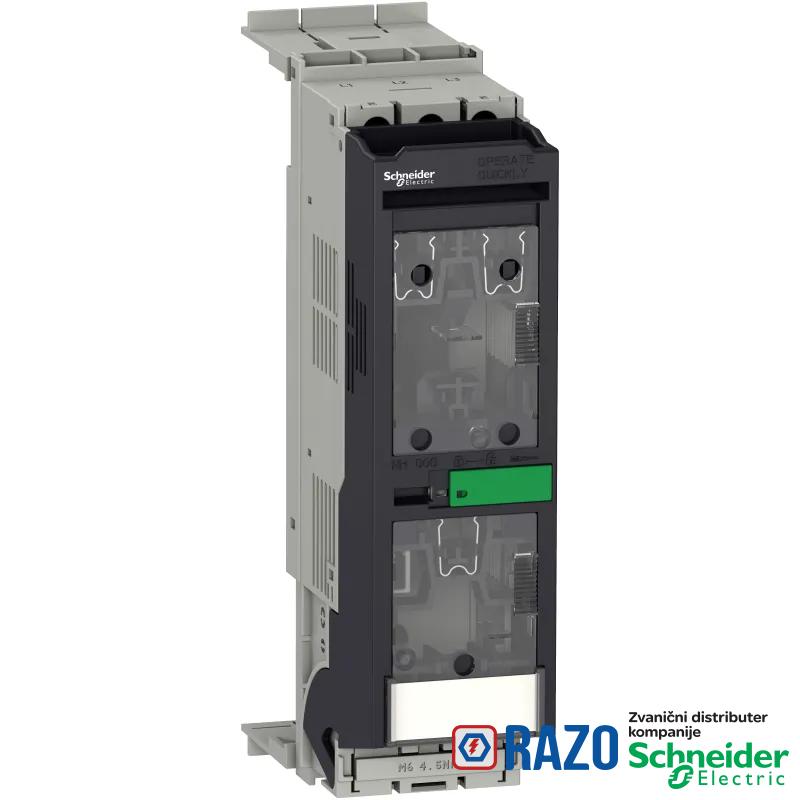

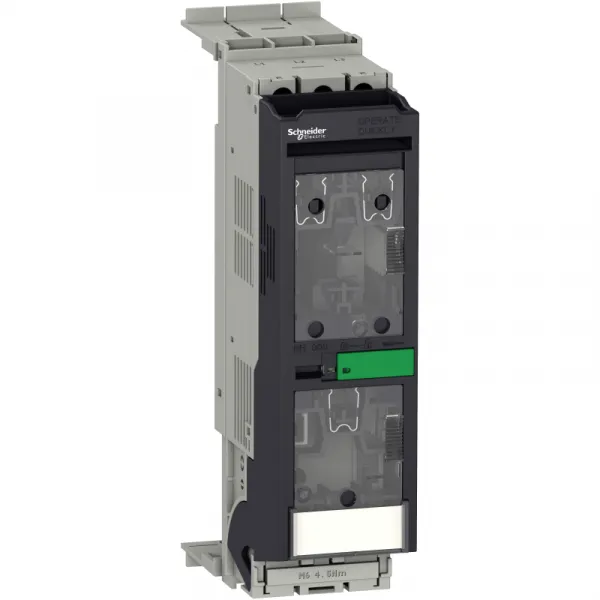

Grupa proizvoda | ISFT100N |
Tip proizvoda ili komponente | rastavljač sa osiguračima |
ime proizvoda | Fupact ISFT |
grupa proizvoda | Fupact |
Primena uređaja | zaštita opreme, nadzor i upravljanje |
Primena uređaja | razvod električne energije |
Kratko ime uređaja | ISFT100N |
DOPUNSKE INFORMACIJE | |
---|---|
Mrežna frekvencija | 50/60 Hz |
veličina osigurača | NH001 |
[Ith] dozvoljena termička struja u vazduhu | 100 A 40 °C ) horizontalna |
[Ith] dozvoljena termička struja u vazduhu | 85 A 55 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 90 A 50 °C ) horizontalna |
[Ith] dozvoljena termička struja u vazduhu | 90 A 50 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 95 A 45 °C ) horizontalna |
[Ith] dozvoljena termička struja u vazduhu | 95 A 45 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 100 A 40 °C ) disipacija po osiguraču: 7.5 W |
[Ith] dozvoljena termička struja u vazduhu | 100 A 40 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 70 A 70 °C ) horizontalna |
[Ith] dozvoljena termička struja u vazduhu | 70 A 70 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 75 A 65 °C ) horizontalna |
[Ith] dozvoljena termička struja u vazduhu | 75 A 65 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 80 A 60 °C ) horizontalna |
[Ith] dozvoljena termička struja u vazduhu | 80 A 60 °C ) vertikalno |
[Ith] dozvoljena termička struja u vazduhu | 85 A 55 °C ) horizontalna |
povezivanje - priključci | kačenjem priključak sa gornje strane 100 A 60 mm |
povezivanje - priključci | vijčani priključni blokovi donji 100 A 2.5-50 mm² |
moment pritezanja | 4.5 N.m za priključak |
Nosači za montažu | sabirnice |
Tip mreže | DC |
Tip mreže | AC |
[Ue] nazivni napon | 440 V DC |
[Ue] nazivni napon | 690 V AC 50/60 Hz |
[Ue] nazivni napon | 690 V AC 50/60 Hz AC-20 |
[Ue] nazivni napon | 690 V DC DC-20 |
vidljivo prekidanje | da |
opis zaštićenih polova | 3f |
priključni blok | hook-on and screw clamp terminals |
dizajn | horizontalni dizajn |
Lokacija za montiranje | uporedo |
Tip upravljanja | ručica nosača osigurača |
klasa zaštite od električnog udara | klasa II prednji deo |
električna trajnost | AC-21B: 300 ciklusa 690 V AC 50/60 Hz |
električna trajnost | AC-22B: 300 ciklusa 415 V AC 50/60 Hz |
električna trajnost | AC-23B: 300 ciklusa 415 V AC 50/60 Hz |
[Ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
[Ui] nazivni napon izolacije | 800 V DC |
pogodno za izolaciju | da |
nazivna moc ukljucenja i iskljucenja | Icm 105 kA pri 500 V |
nazivna moc ukljucenja i iskljucenja | Icm 105 kA pri 690 V |
nazivna moc ukljucenja i iskljucenja | Icm 176 kA pri 415 V |
nazivna moc ukljucenja i iskljucenja | Icn 50 kA pri 500 V |
nazivna moc ukljucenja i iskljucenja | Icn 50 kA pri 690 V |
nazivna moc ukljucenja i iskljucenja | Icn 80 kA pri 415 V |
operacija kontakata | jednostruko prekidanje |
držač za montažu | DIN šina, sa posebnim priborom |
držač za montažu | sabirnice |
tip osigurača | DIN |
[Ie] nazivna struja | AC-21B: 100 A AC 50/60 Hz 440/480 V |
[Ie] nazivna struja | AC-23B: 100 A AC 50/60 Hz 220/240 V |
[Ie] nazivna struja | AC-23B: 100 A AC 50/60 Hz 380/415 V |
[Ie] nazivna struja | DC-21B: 100 A DC 125 V 3 pola serijski |
[Ie] nazivna struja | DC-21B: 100 A DC 220 V 3 pola serijski |
[Ie] nazivna struja | DC-21B: 100 A DC 440 V 3 pola serijski |
[Ie] nazivna struja | DC-22B: 100 A DC 125 V 3 pola serijski |
[Ie] nazivna struja | DC-22B: 100 A DC 220 V 3 pola serijski |
[Ie] nazivna struja | DC-22B: 100 A DC 440 V 3 pola serijski |
[Ie] nazivna struja | AC-21B: 100 A AC 50/60 Hz 500 V |
[Ie] nazivna struja | AC-21B: 100 A AC 50/60 Hz 660/690 V |
[Ie] nazivna struja | AC-21B: 100 A AC 50/60 Hz 220/240 V |
[Ie] nazivna struja | AC-21B: 100 A AC 50/60 Hz 380/415 V |
[Ie] nazivna struja | AC-22B: 100 A AC 50/60 Hz 220/240 V |
[Ie] nazivna struja | AC-22B: 100 A AC 50/60 Hz 380/415 V |
[Ie] nazivna struja | AC-22B: 100 A AC 50/60 Hz 440/480 V |
[Ie] nazivna struja | AC-22B: 100 A AC 50/60 Hz 500 V |
mehanička trajnost | 2000 ciklusa |
Broj polova | 3P |
kablovski uvod | bottom |
[Uimp] nazivni podnosivi impulsni napon | 8 kV |
priprema za zaključavanje | pečaćenje |
[Ithe] dozvoljena termička struja u ormanu | 100 A pri 40 °C, disipacija po osiguraču: 7.5 W |
nazivni ciklus | neprekidno |
OKRUžENJE | |
---|---|
Sertifikacija proizvoda | CE |
Sertifikacija proizvoda | CCC |
Sertifikacija proizvoda | EAC |
IK stepen zaštite | IK07 u skladu sa EN 50102 |
Temperatura okoline za rad uređaja | -25-70 °C |
Visina | 216 mm |
Standardi | EN/IEC 60947-1 |
Standardi | IEC 60269-2 |
Standardi | EN/IEC 60947-3 |
stepen zaprljanosti | 3 u skladu sa IEC 60947 |
Temperatura okoline za skladištenje | -50-85 °C |
IP stepen zaštite | N/A |
kompatibilnost | ISFT100N |
Širina | 53 mm |
Dubina | 82 mm |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Bez toksičnih teških metala | Da |
Propis REACh | referenca sadrži SVHC iznad propisanog praga |
REACh bez SVHC | Da |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
