OSNOVNE INFORMACIJE
Signalna funkcija	odvojeni nadzor osigurača
Grupa proizvoda	ISFL250...630

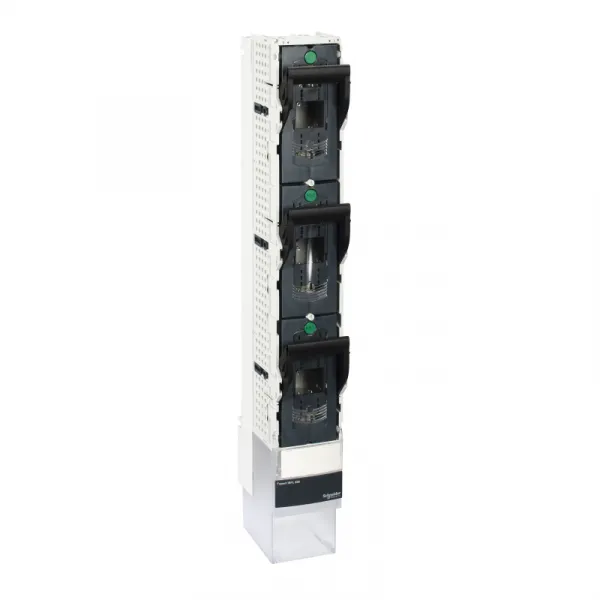

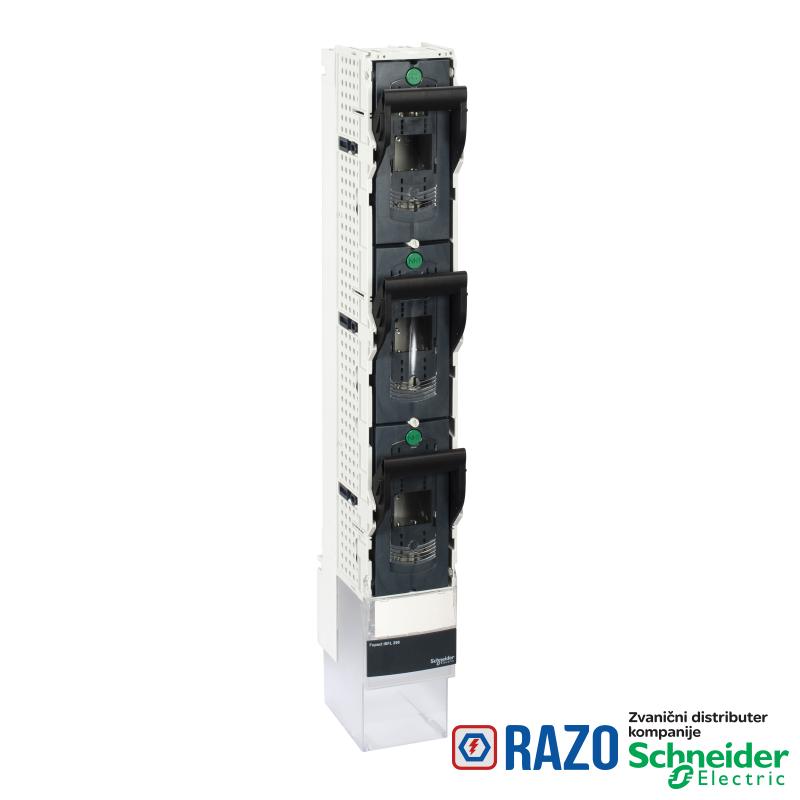

Tip proizvoda ili komponente	rastavljač sa osiguračima
ime proizvoda	Fupact ISFL
Primena uređaja	zaštita
Kratko ime uređaja	ISFL250
grupa proizvoda	Fupact

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
veličina osigurača	NH1
Način montiranja	vertikalno
[Ith] dozvoljena termička struja u vazduhu	250 A 40 °C ) disipacija po osiguraču: 23 W vertikalno
[Ui] nazivni napon izolacije	1000 V AC 50/60 Hz u skladu sa EN 60947-3
indikator pozicije kontakta	ne
pogodno za izolaciju	da u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	Icn 100 A pri 690 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	Icm 210 A pri 690 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	Icn 120 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	Icn 120 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	Icm 250 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	Icm 250 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	250 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	250 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja	200 A pri 690 V u skladu sa EN/IEC 60947-3
Tip mreže	AC
operacija kontakata	jednostruko prekidanje
držač za montažu	sabirnice
[Ue] nazivni napon	690 V AC 50/60 Hz
[Ue] nazivni napon	800 V AC 50/60 Hz AC-20
tip osigurača	DIN
[Ie] nazivna struja	AC-21B: 250 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-23B: 250 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-23B: 250 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-21B: 250 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-21B: 250 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-21B: 250 A AC 50/60 Hz 500 V
[Ie] nazivna struja	AC-21B: 250 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja	AC-22B: 250 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-22B: 250 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-22B: 250 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-22B: 250 A AC 50/60 Hz 500 V
vidljivo prekidanje	da
[Uimp] nazivni podnosivi impulsni napon	12 kV u skladu sa EN/IEC 60947-3
opis zaštićenih polova	3 x 1f
priprema za zaključavanje	može se zaključati
Lokacija za montiranje	jedno iznad drugog
[Ithe] dozvoljena termička struja u ormanu	250 A pri 23 °C, disipacija po osiguraču: 27 Wvertikalno
Tip upravljanja	ručica nosača osigurača
nazivni ciklus	neprekidno
opis polova	3 x 1P promenljivo

OKRUžENJE
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	EAC
Temperatura okoline za rad uređaja	-25-55 °C
Visina	672 mm
stepen zaprljanosti	3 u skladu sa IEC 60947
električna trajnost	AC-23B: 200 ciklusa 415 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
električna trajnost	AC-22B: 200 ciklusa 500 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
električna trajnost	AC-21B: 200 ciklusa 690 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
povezivanje - priključci	priključak na zavrtanj donji M12 250 A
povezivanje - priključci	direktno povezivanje priključak sa gornje strane 250 A 185 mm
moment pritezanja	32 N.m
Standardi	IEC 60947-1
Standardi	IEC 60269-2-1
mehanička trajnost	1400 ciklusa
kompatibilnost	ISFL250...630
priključni blok	direct connection and screw connection
Širina	100 mm
Dubina	190 mm
dizajn	vertikalni dizajn

ODRžIVOST PONUDE
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
