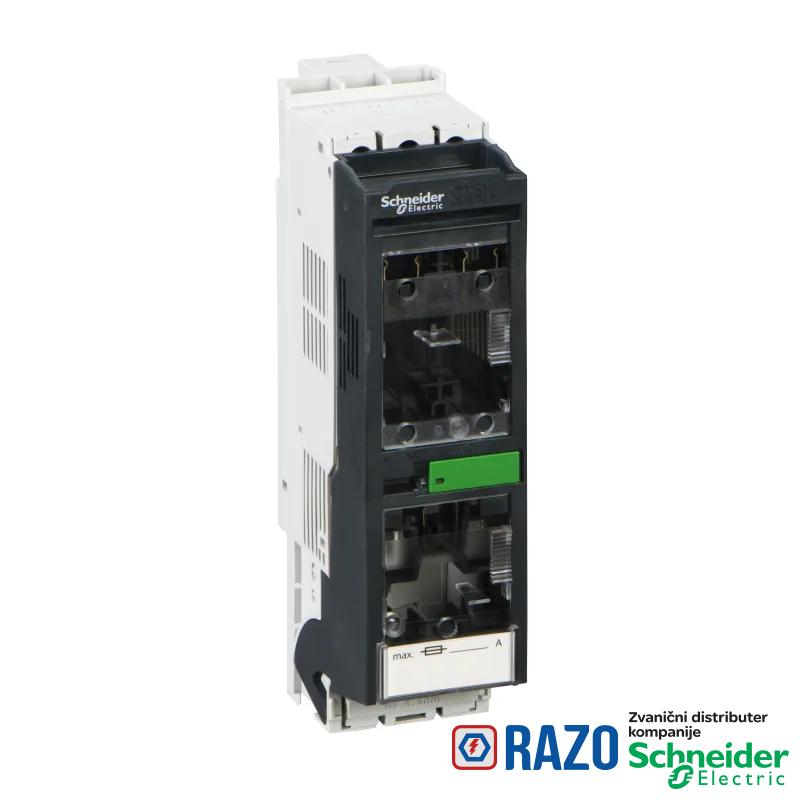

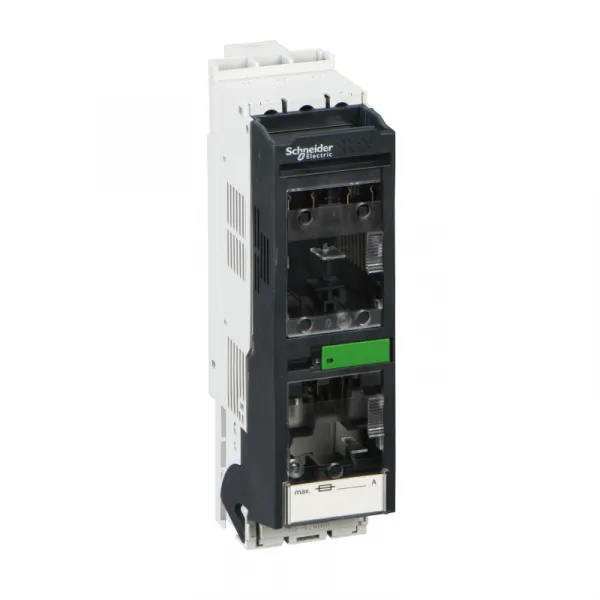

telo rastavljača sa osiguračima ISFT - 3P 3 F - DIN NH000 - 100 A

telo rastavljača sa osiguračima ISFT - 3P 3 F - DIN NH000 - 100 A

Šifra artikla: LV480751
telo rastavljača sa osiguračima ISFT - 3P 3 F - DIN NH000 - 100 A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.742,40 RSD
7.742,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda ISFT100N
Tip proizvoda ili komponente rastavljač sa osiguračima
ime proizvoda Fupact ISFT
grupa proizvoda Fupact
Primena uređaja razvod električne energije
Primena uređaja zaštita opreme, nadzor i upravljanje
Kratko ime uređaja ISFT100N
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
veličina osigurača NH001
[Ith] dozvoljena termička struja u vazduhu 100 A 40 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu 85 A 55 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 90 A 50 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu 90 A 50 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 95 A 45 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu 95 A 45 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 100 A 40 °C ) disipacija po osiguraču: 7.5 W
[Ith] dozvoljena termička struja u vazduhu 100 A 40 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 70 A 70 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu 70 A 70 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 75 A 65 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu 75 A 65 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 80 A 60 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu 80 A 60 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 85 A 55 °C ) horizontalna
povezivanje - priključci kačenjem priključak sa gornje strane 100 A 60 mm
povezivanje - priključci vijčani priključni blokovi donji 100 A 2.5-50 mm²
moment pritezanja 4.5 N.m za priključak
Nosači za montažu sabirnice
Tip mreže AC
Tip mreže DC
[Ue] nazivni napon 440 V DC
[Ue] nazivni napon 690 V AC 50/60 Hz
[Ue] nazivni napon 690 V AC 50/60 Hz AC-20
[Ue] nazivni napon 690 V DC DC-20
vidljivo prekidanje da
opis zaštićenih polova 3f
priključni blok hook-on and screw clamp terminals
dizajn horizontalni dizajn
Lokacija za montiranje uporedo
Tip upravljanja ručica nosača osigurača
klasa zaštite od električnog udara klasa II prednji deo
električna trajnost AC-21B: 300 ciklusa 690 V AC 50/60 Hz
električna trajnost AC-22B: 300 ciklusa 415 V AC 50/60 Hz
električna trajnost AC-23B: 300 ciklusa 415 V AC 50/60 Hz
[Ui] nazivni napon izolacije 800 V AC 50/60 Hz
[Ui] nazivni napon izolacije 800 V DC
pogodno za izolaciju da
nazivna moc ukljucenja i iskljucenja Icm 105 kA pri 500 V
nazivna moc ukljucenja i iskljucenja Icm 105 kA pri 690 V
nazivna moc ukljucenja i iskljucenja Icm 176 kA pri 415 V
nazivna moc ukljucenja i iskljucenja Icn 50 kA pri 500 V
nazivna moc ukljucenja i iskljucenja Icn 50 kA pri 690 V
nazivna moc ukljucenja i iskljucenja Icn 80 kA pri 415 V
operacija kontakata jednostruko prekidanje
držač za montažu DIN šina, sa posebnim priborom
držač za montažu sabirnice
tip osigurača DIN
[Ie] nazivna struja AC-21B: 100 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-23B: 100 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23B: 100 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja DC-21B: 100 A DC 125 V 3 pola serijski
[Ie] nazivna struja DC-21B: 100 A DC 220 V 3 pola serijski
[Ie] nazivna struja DC-21B: 100 A DC 440 V 3 pola serijski
[Ie] nazivna struja DC-22B: 100 A DC 125 V 3 pola serijski
[Ie] nazivna struja DC-22B: 100 A DC 220 V 3 pola serijski
[Ie] nazivna struja DC-22B: 100 A DC 440 V 3 pola serijski
[Ie] nazivna struja AC-21B: 100 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-21B: 100 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja AC-21B: 100 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-21B: 100 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22B: 100 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-22B: 100 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22B: 100 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-22B: 100 A AC 50/60 Hz 500 V
mehanička trajnost 2000 ciklusa
Broj polova 3P
kablovski uvod top
[Uimp] nazivni podnosivi impulsni napon 8 kV
priprema za zaključavanje pečaćenje
[Ithe] dozvoljena termička struja u ormanu 100 A pri 40 °C, disipacija po osiguraču: 7.5 W
nazivni ciklus neprekidno
OKRUžENJE
Sertifikacija proizvoda CE
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CCC
IK stepen zaštite IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Visina 216 mm
Standardi EN/IEC 60947-3
Standardi EN/IEC 60947-1
Standardi IEC 60269-2
stepen zaprljanosti 3 u skladu sa IEC 60947
Temperatura okoline za skladištenje -50-85 °C
IP stepen zaštite N/A
kompatibilnost ISFT100N
Širina 53 mm
Dubina 82 mm
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
