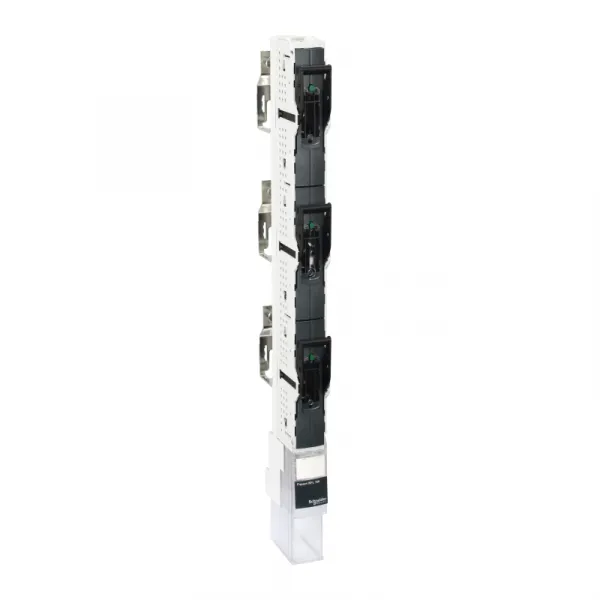

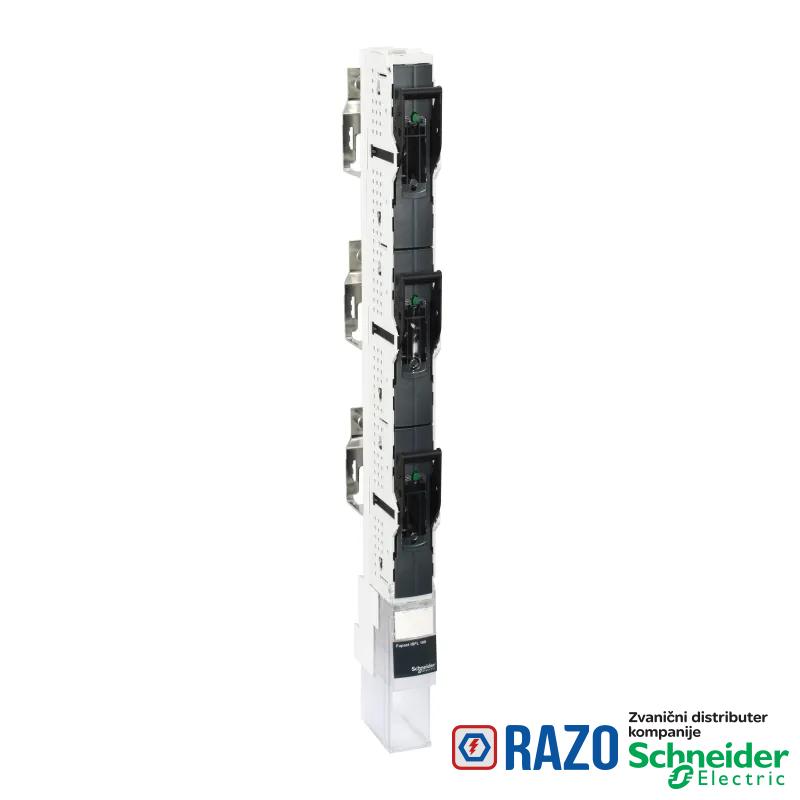

ISFL160A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M8 i izdignutim nosačem

ISFL160A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M8 i izdignutim nosačem

Šifra artikla: LV480900
ISFL160A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M8 i izdignutim nosačem
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
39.459,60 RSD
39.459,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Signalna funkcija odvojeni nadzor osigurača
Grupa proizvoda ISFL160
Tip proizvoda ili komponente rastavljač sa osiguračima
ime proizvoda Fupact ISFL
Primena uređaja zaštita
Kratko ime uređaja ISFL160
grupa proizvoda Fupact
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
veličina osigurača NH001
veličina osigurača NH01
Način montiranja vertikalno
[Ith] dozvoljena termička struja u vazduhu 160 A 40 °C ) disipacija po osiguraču: 12 W vertikalno
[Ui] nazivni napon izolacije 1000 V AC 50/60 Hz u skladu sa EN 60947-3
indikator pozicije kontakta ne
pogodno za izolaciju da u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icm 210 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icn 100 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icn 101 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icn 100 A pri 690 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icm 210 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icm 210 A pri 690 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja 160 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja 160 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja 160 A pri 690 V u skladu sa EN/IEC 60947-3
Tip mreže AC
operacija kontakata jednostruko prekidanje
držač za montažu sabirnice
[Ue] nazivni napon 690 V AC 50/60 Hz
[Ue] nazivni napon 800 V AC 50/60 Hz AC-20
tip osigurača DIN
[Ie] nazivna struja AC-22B: 160 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-22B: 160 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22B: 160 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-22B: 160 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-23B: 160 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23B: 160 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22B: 160 A AC 50/60 Hz 660/690 V
vidljivo prekidanje da
[Uimp] nazivni podnosivi impulsni napon 8 kV u skladu sa EN/IEC 60947-3
opis zaštićenih polova 3 x 1f
priprema za zaključavanje pečaćenje
Lokacija za montiranje jedno iznad drugog
[Ithe] dozvoljena termička struja u ormanu 160 A pri 12 °C, disipacija po osiguraču: 22 Wvertikalno
Tip upravljanja ručica nosača osigurača
nazivni ciklus neprekidno
opis polova 3 x 1P promenljivo
OKRUžENJE
Sertifikacija proizvoda CE
Sertifikacija proizvoda EAC
Temperatura okoline za rad uređaja -25-55 °C
Visina 672 mm
stepen zaprljanosti 3 u skladu sa IEC 60947
električna trajnost AC-23B: 200 ciklusa 415 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
električna trajnost AC-22B: 200 ciklusa 500 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
električna trajnost AC-21B: 200 ciklusa 690 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
povezivanje - priključci priključak na zavrtanj donji M8 160 A
povezivanje - priključci direktno povezivanje priključak sa gornje strane 160 A 185 mm
moment pritezanja 14 N.m
Standardi IEC 60947-1
Standardi IEC 60269-2-1
mehanička trajnost 1400 ciklusa
kompatibilnost ISFL160
priključni blok direct connection and screw connection
Širina 50 mm
Dubina 177 mm
dizajn vertikalni dizajn
ODRžIVOST PONUDE
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
ISFL160A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M8 i izdignutim nosačem
