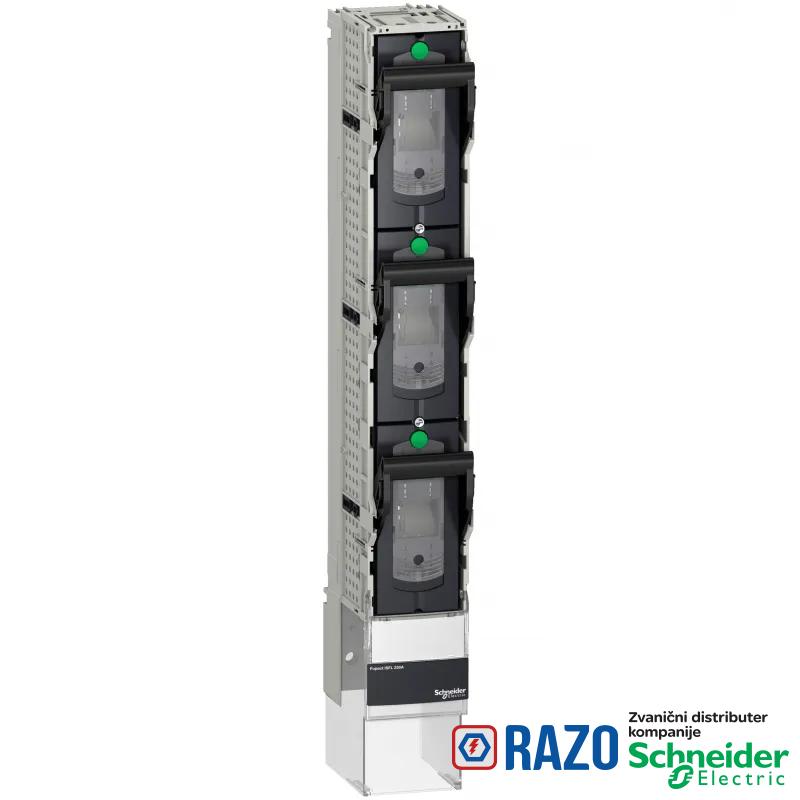

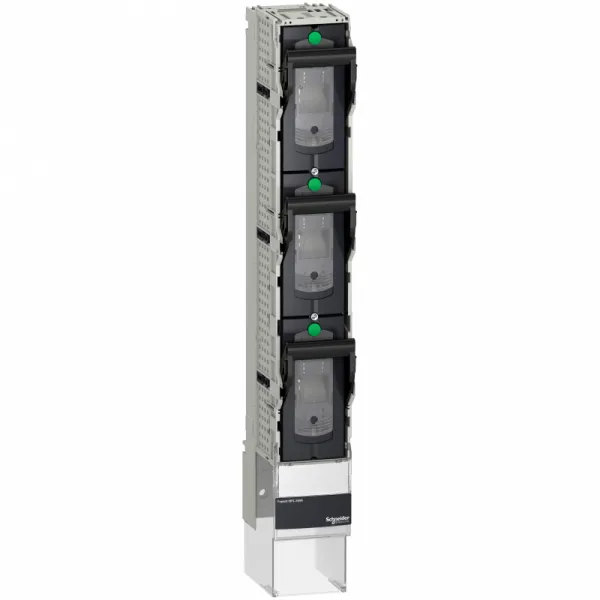

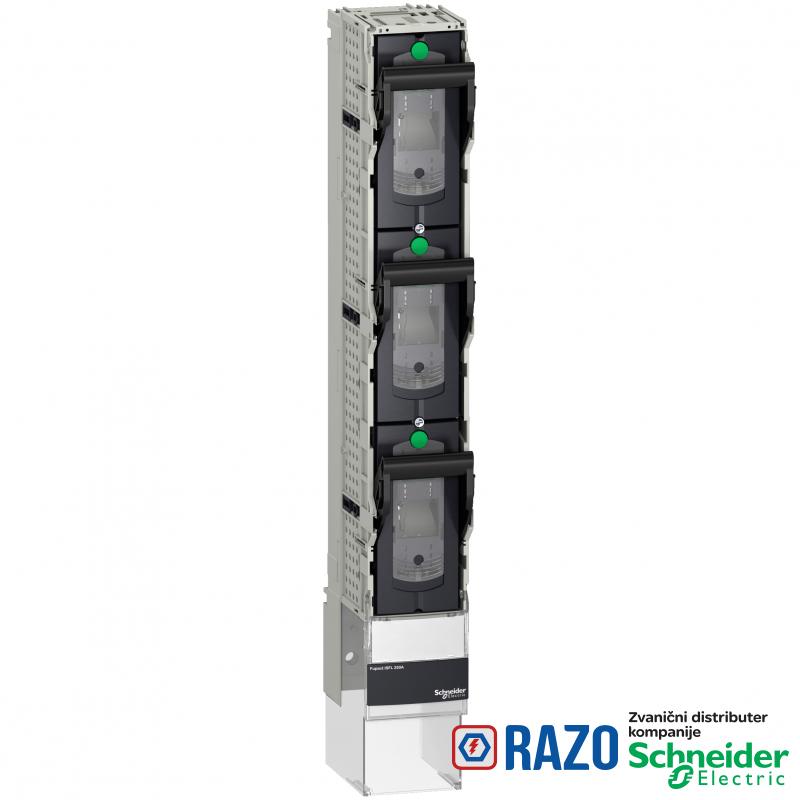

ISFL630A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M12

ISFL630A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M12

Šifra artikla: LV480903
ISFL630A - 185 mm sabirnica 1P izmenjiva sa zavrtnjima M12
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
57.009,60 RSD
57.009,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Signalna funkcija odvojeni nadzor osigurača
Grupa proizvoda ISFL250...630
Tip proizvoda ili komponente rastavljač sa osiguračima
ime proizvoda Fupact ISFL
Primena uređaja zaštita
Kratko ime uređaja ISFL630
grupa proizvoda Fupact
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
veličina osigurača NH3
Način montiranja vertikalno
[Ith] dozvoljena termička struja u vazduhu 630 A 40 °C ) disipacija po osiguraču: 48 W vertikalno
[Ui] nazivni napon izolacije 1000 V AC 50/60 Hz u skladu sa EN 60947-3
indikator pozicije kontakta ne
pogodno za izolaciju da u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icn 100 A pri 690 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icm 210 A pri 690 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icn 120 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icn 120 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icm 250 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja Icm 250 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja 630 A pri 415 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja 630 A pri 500 V u skladu sa EN/IEC 60947-3
nazivna moc ukljucenja i iskljucenja 500 A pri 690 V u skladu sa EN/IEC 60947-3
Tip mreže AC
operacija kontakata jednostruko prekidanje
držač za montažu sabirnice
[Ue] nazivni napon 690 V AC 50/60 Hz
[Ue] nazivni napon 800 V AC 50/60 Hz AC-20
tip osigurača DIN
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23B: 630 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23B: 630 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 500 V
vidljivo prekidanje da
[Uimp] nazivni podnosivi impulsni napon 12 kV u skladu sa EN/IEC 60947-3
opis zaštićenih polova 3 x 1f
priprema za zaključavanje može se zaključati
Lokacija za montiranje jedno iznad drugog
[Ithe] dozvoljena termička struja u ormanu 630 A pri 48 °C, disipacija po osiguraču: 111 Wvertikalno
Tip upravljanja ručica nosača osigurača
nazivni ciklus neprekidno
opis polova 3 x 1P promenljivo
OKRUžENJE
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CE
Temperatura okoline za rad uređaja -25-55 °C
Visina 672 mm
stepen zaprljanosti 3 u skladu sa IEC 60947
električna trajnost AC-23B: 200 ciklusa 415 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
električna trajnost AC-22B: 200 ciklusa 500 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
električna trajnost AC-21B: 200 ciklusa 690 V AC 50/60 Hz otvoreno-zatvoreno u skladu sa EN/IEC 60947-3
povezivanje - priključci priključak na zavrtanj donji M12 630 A
povezivanje - priključci direktno povezivanje priključak sa gornje strane 630 A 185 mm
moment pritezanja 32 N.m
Standardi IEC 60947-1
Standardi IEC 60269-2-1
mehanička trajnost 800 ciklusa
kompatibilnost ISFL250...630
priključni blok direct connection and screw connection
Širina 100 mm
Dubina 190 mm
dizajn vertikalni dizajn
ODRžIVOST PONUDE
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
