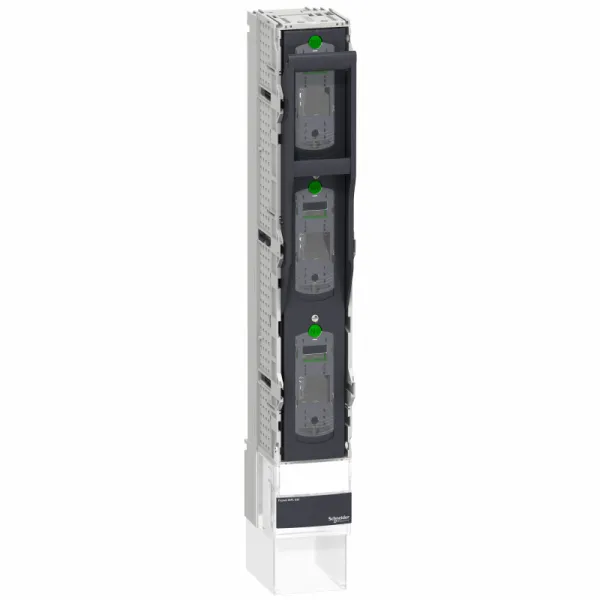

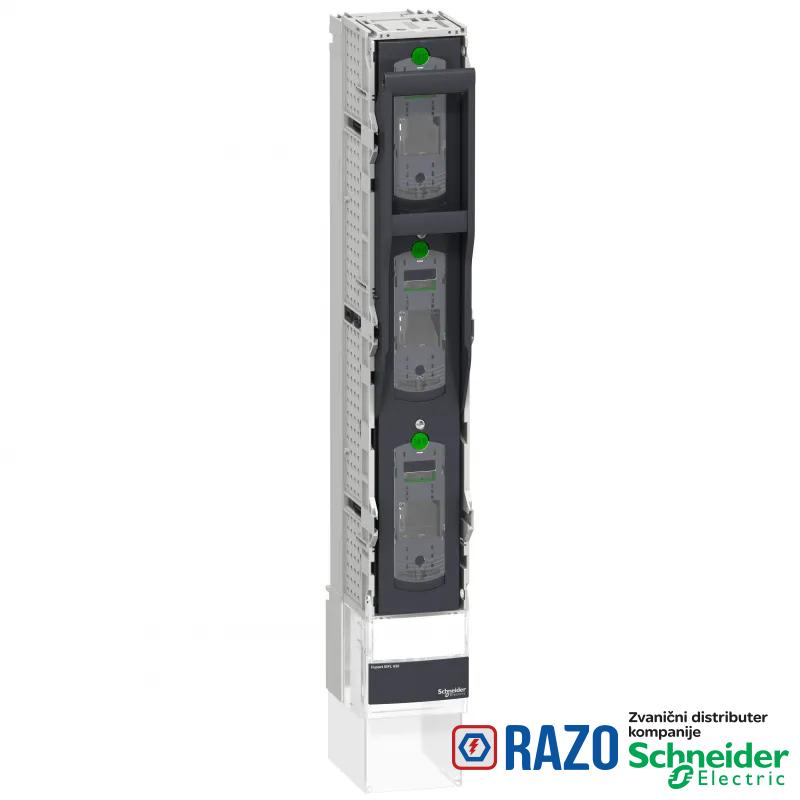

ISFL630 direktna 185mm sabirnica zavrtnji M12 - rastavljač sa osiguračima

ISFL630 direktna 185mm sabirnica zavrtnji M12 - rastavljač sa osiguračima

Šifra artikla: LV480858
ISFL630 direktna 185mm sabirnica zavrtnji M12 - rastavljač sa osiguračima
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
55.807,20 RSD
55.807,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Signalna funkcija odvojeni nadzor osigurača
Grupa proizvoda ISFL250...630
Tip proizvoda ili komponente rastavljač sa osiguračima
ime proizvoda Fupact ISFL
grupa proizvoda Fupact
Primena uređaja zaštita
Kratko ime uređaja ISFL630
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
veličina osigurača NH3
[Ith] dozvoljena termička struja u vazduhu 630 A 40 °C ) disipacija po osiguraču: 48 W
[Ith] dozvoljena termička struja u vazduhu 473 A 70 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 504 A 65 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 536 A 60 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 567 A 55 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 599 A 50 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu 630 A 45 °C ) vertikalno
indikator pozicije kontakta ne
Tip mreže AC
[Ue] nazivni napon 690 V AC 50/60 Hz
[Ue] nazivni napon 800 V AC 50/60 Hz AC-20
vidljivo prekidanje da
Lokacija za montiranje jedno iznad drugog
Tip upravljanja ručica nosača osigurača
Način montiranja vertikalno
[Ui] nazivni napon izolacije 800 V AC 50/60 Hz u skladu sa EN 60947-3
pogodno za izolaciju da
nazivna moc ukljucenja i iskljucenja Icn 100 A pri 690 V
nazivna moc ukljucenja i iskljucenja Icm 250 A pri 415 V
nazivna moc ukljucenja i iskljucenja Icm 250 A pri 500 V
nazivna moc ukljucenja i iskljucenja Icm 250 A pri 690 V
nazivna moc ukljucenja i iskljucenja Icn 120 A pri 415 V
nazivna moc ukljucenja i iskljucenja Icn 120 A pri 500 V
operacija kontakata jednostruko prekidanje
držač za montažu sabirnice
tip osigurača DIN
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23B: 630 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23B: 630 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-21B: 630 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-22B: 630 A AC 50/60 Hz 500 V
[Uimp] nazivni podnosivi impulsni napon 12 kV u skladu sa IEC 947-3
opis zaštićenih polova 1 x 3f
priprema za zaključavanje može se zaključati
[Ithe] dozvoljena termička struja u ormanu 630 A pri 40 °C, disipacija po osiguraču: 48 Wvertikalno
nazivni ciklus neprekidno
opis polova 1 x 3P promenljivo
OKRUžENJE
Sertifikacija proizvoda CCC
IK stepen zaštite IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Visina 672 mm
povezivanje - priključci priključak na zavrtanj donji M12 630 A
povezivanje - priključci direktno povezivanje priključak sa gornje strane 630 A 185 mm
moment pritezanja 40 N.m
Standardi EN/IEC 60947-1
Standardi EN/IEC 60947-3
Standardi IEC 60269-2-1
priključni blok direct connection and screw connection
dizajn vertikalni dizajn
klasa zaštite od električnog udara klasa II prednji deo
stepen zaprljanosti 3 u skladu sa IEC 60947
električna trajnost AC-21B: 200 ciklusa 690 V AC 50/60 Hz
električna trajnost AC-22B: 200 ciklusa 500 V AC 50/60 Hz
električna trajnost AC-23B: 200 ciklusa 415 V AC 50/60 Hz
Temperatura okoline za skladištenje -50-85 °C
mehanička trajnost 1000 ciklusa
IP stepen zaštite N/A
kompatibilnost ISFL250...630
Širina 100 mm
Dubina 123 mm
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
