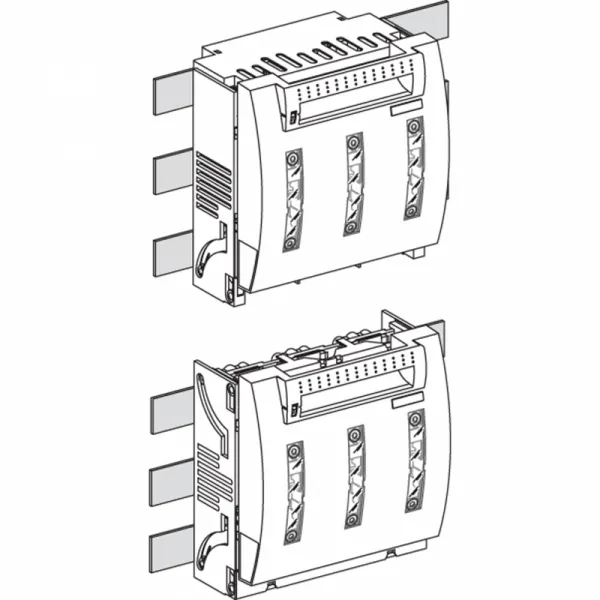

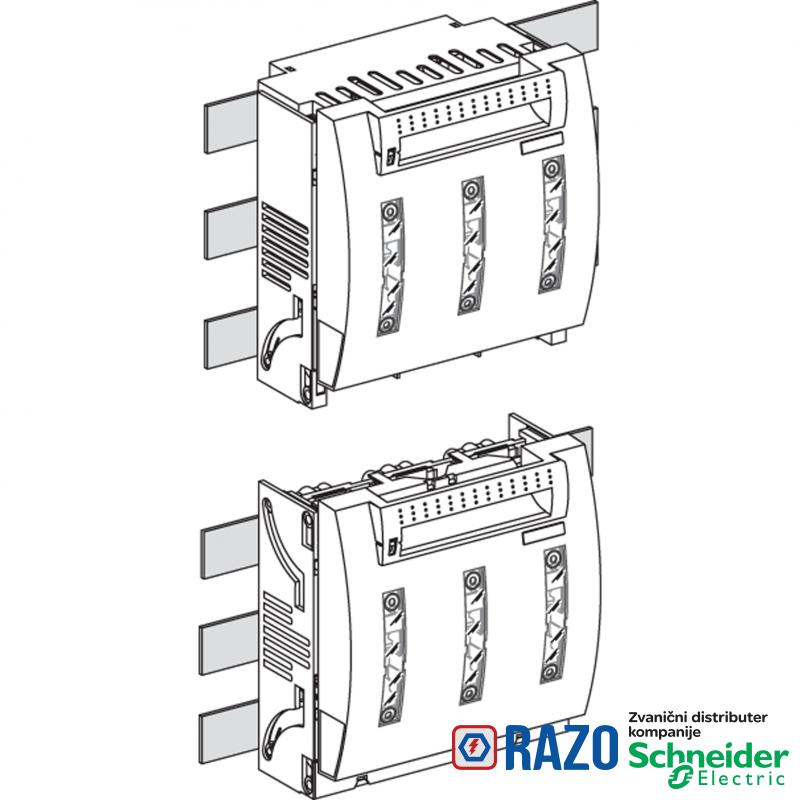

telo rastavljača sa osiguračima ISFT - 3P 3 F - DIN NH2 - 400 A

Specifikacija
O proizvodu
Komentari

OSNOVNE INFORMACIJE
Grupa proizvoda	ISFT250...630
Tip proizvoda ili komponente	rastavljač sa osiguračima
ime proizvoda	Fupact ISFT
grupa proizvoda	Fupact
Primena uređaja	razvod električne energije
Primena uređaja	zaštita opreme, nadzor i upravljanje
Kratko ime uređaja	ISFT400

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
veličina osigurača	NH3
[Ith] dozvoljena termička struja u vazduhu	280 A 70 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu	360 A 50 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	380 A 45 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu	380 A 45 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	400 A 40 °C ) disipacija po osiguraču: 34 W
[Ith] dozvoljena termička struja u vazduhu	400 A 40 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu	400 A 40 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	280 A 70 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	300 A 65 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu	300 A 65 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	320 A 60 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu	320 A 60 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	340 A 55 °C ) horizontalna
[Ith] dozvoljena termička struja u vazduhu	340 A 55 °C ) vertikalno
[Ith] dozvoljena termička struja u vazduhu	360 A 50 °C ) horizontalna
povezivanje - priključci	kačenjem 400 A 100 mm
Nosači za montažu	sabirnice
Tip mreže	DC
Tip mreže	AC
[Ue] nazivni napon	440 V DC
[Ue] nazivni napon	690 V AC 50/60 Hz
[Ue] nazivni napon	800 V AC 50/60 Hz AC-20
[Ue] nazivni napon	800 V DC DC-20
vidljivo prekidanje	da
opis zaštićenih polova	3f
priključni blok	kačenjem
dizajn	horizontalni dizajn
Lokacija za montiranje	uporedo
Tip upravljanja	ručica nosača osigurača
električna trajnost	AC-21B: 200 ciklusa 690 V AC 50/60 Hz
električna trajnost	AC-22B: 200 ciklusa 415 V AC 50/60 Hz
[Ui] nazivni napon izolacije	800 V AC 50/60 Hz
[Ui] nazivni napon izolacije	800 V DC
pogodno za izolaciju	da
nazivna moc ukljucenja i iskljucenja	Icm 105 kA pri 500 V
nazivna moc ukljucenja i iskljucenja	Icm 105 kA pri 690 V
nazivna moc ukljucenja i iskljucenja	Icn 50 kA pri 500 V
nazivna moc ukljucenja i iskljucenja	Icn 50 kA pri 690 V
nazivna moc ukljucenja i iskljucenja	Icm 105 kA pri 415 V
nazivna moc ukljucenja i iskljucenja	Icn 50 kA pri 415 V
operacija kontakata	jednostruko prekidanje
držač za montažu	sabirnice
tip osigurača	DIN
[Ie] nazivna struja	AC-21B: 400 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	DC-21B: 400 A DC 440 V 2 pola serijski
[Ie] nazivna struja	AC-21B: 400 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-21B: 400 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-21B: 400 A AC 50/60 Hz 500 V
[Ie] nazivna struja	AC-21B: 400 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja	AC-22B: 400 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-22B: 400 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	DC-21B: 400 A DC 125 V 1 pol
[Ie] nazivna struja	DC-21B: 400 A DC 220 V 1 pol
mehanička trajnost	1000 ciklusa
Broj polova	3P
[Uimp] nazivni podnosivi impulsni napon	8 kV
priprema za zaključavanje	3 katanca
[Ithe] dozvoljena termička struja u ormanu	400 A pri 40 °C, disipacija po osiguraču: 34 W
nazivni ciklus	neprekidno

OKRUžENJE
Sertifikacija proizvoda	KEMA-KEUR
IK stepen zaštite	IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Visina	271 mm
Standardi	EN/IEC 60947-3
Standardi	EN/IEC 60947-1
Standardi	IEC 60269-2-1
stepen zaprljanosti	3 u skladu sa IEC 60947
Temperatura okoline za skladištenje	-50-85 °C
IP stepen zaštite	N/A
kompatibilnost	ISFT250...630
Širina	210 mm
Dubina	127 mm

ODRžIVOST PONUDE
Propis REACh	referenca sadrži SVHC iznad propisanog praga
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
