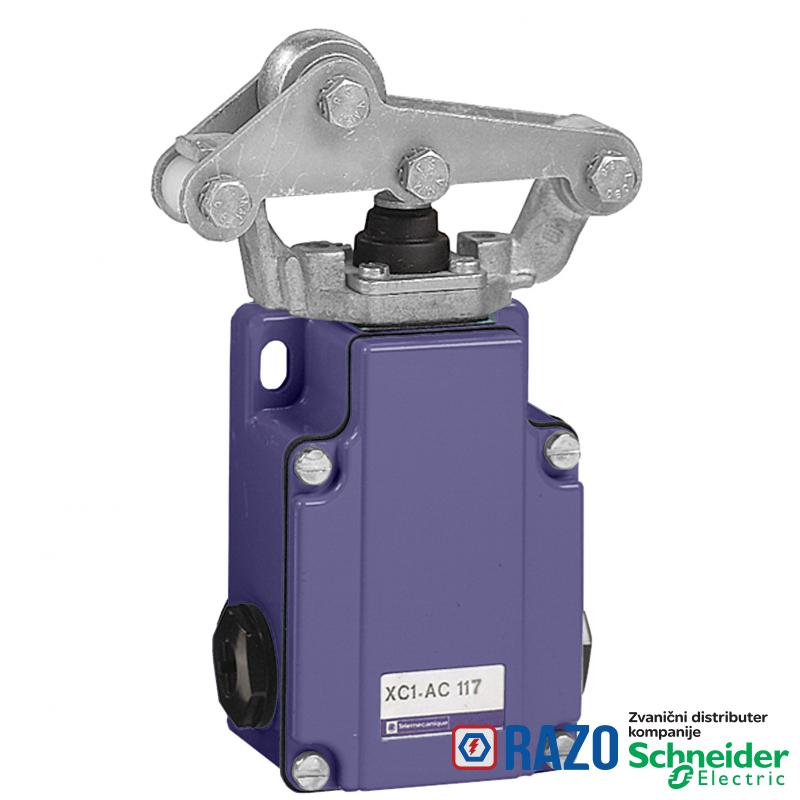

granični prekidač XC1AC - ojačana poluga sa točkićem - 2NC - istovremeno

granični prekidač XC1AC - ojačana poluga sa točkićem - 2NC - istovremeno

Šifra artikla: XC1AC147
granični prekidač XC1AC - ojačana poluga sa točkićem - 2NC - istovremeno
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
kretanje glave linearno
Grupa proizvoda OsiSense XC
električna veza vijčani priključci, kapacitet stezaljke: 1 x 0.5...1 x 2.5 mm²
Broj koraka 1
Način pričvršćivanja telom
tip glave uređaja poluga sa točkićem sa povratkom metal ojačana
dizajn senzora -
kablovski uvod 3 uvoda sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm
Tip proizvoda ili komponente granični prekidač
Materijal metal
tip glave glava sa klipom
aktiviranje prekidača sa korakom od 30°
tip prilaza bočni prilaz, 2 smera
ime serije specijalni format
tip kontakata i sastav 2 NC
tip kućišta fiksno
pozitivno otvaranje bez
operacija kontakata sporo isključenje, istovremeno
specifične primene proizvoda rukovanje materijalima
minimalna sila okidanja 29 N
Kratko ime uređaja XC1AC
broj polova 2
DOPUNSKE INFORMACIJE
visina 139-139 mm
opis priključaka ISO n°1 (11-12)NC
opis priključaka ISO n°1 (21-22)NC
zaštita od kratkog spoja 10 A rastavni uložak osigurač, tip gG
Masa proizvoda 0.595 kg
[Ui] nazivni napon izolacije 500 V AC u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije 500 V AC u skladu sa NF C 20-040
[Ui] nazivni napon izolacije 600 V DC u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije 600 V DC u skladu sa NF C 20-040
[Ui] nazivni napon izolacije 600 V AC u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije 600 V DC u skladu sa CSA C22.2 No 14
električna trajnost 1000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 110 V, 900 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 3000000 ciklusa, DC-13, induktivno tip opterećenja, 110 V, 40 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 3000000 ciklusa, DC-13, induktivno tip opterećenja, 230 V, 33 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 3000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 35 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 230 V, 1900 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 48 V, 450 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, induktivno tip opterećenja, 110 V, 100 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, induktivno tip opterećenja, 230 V, 95 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 100 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 3000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 110 V, 350 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 3000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 230 V, 430 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 3000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 48 V, 170 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
forma izolacije kontakata Zb
mehanička trajnost 10000000 ciklusa
kompatibilnost XC1AC
maksimalna brzina pobude 1 m/s sleva
maksimalna brzina pobude 0.5 m/s zdesna
Širina 77 mm
Dubina 44 mm
[Ithe] dozvoljena termička struja u ormanu 10 A
maximum resistance across terminals 8 mΩ
OKRUžENJE
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -25-70 °C
Standardi CSA C22.2 No 14
Standardi IEC 60947-5-1
Standardi VDE 0660-200
Standardi EN 60947-5-1
Standardi IEC 60337-1
otpornost na udare 95 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije 9 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP65 u skladu sa IEC 60529
IP stepen zaštite IP65 u skladu sa NF C 20-010
Temperatura okoline za skladištenje -40-70 °C
Radni položaj bilo koja pozicija
klasa zaštite protiv električnog udara klasa I u skladu sa IEC 61140
klasa zaštite protiv električnog udara klasa I u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Izjava o zaštiti okoliša ENVPEP110614EN
Propis REACh referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti N/A
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
UGOVORNA GARANCIJA
Garancija 18 months
