OSNOVNE INFORMACIJE
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.5...2 x 2.5 mm²
ime serije	specijalni format
tip kontakata i sastav	2 NC
Grupa proizvoda	OsiSense XC
pozitivno otvaranje	bez
operacija kontakata	sporo isključenje, istovremeno
materijal kontakata	posrebreni kontakti

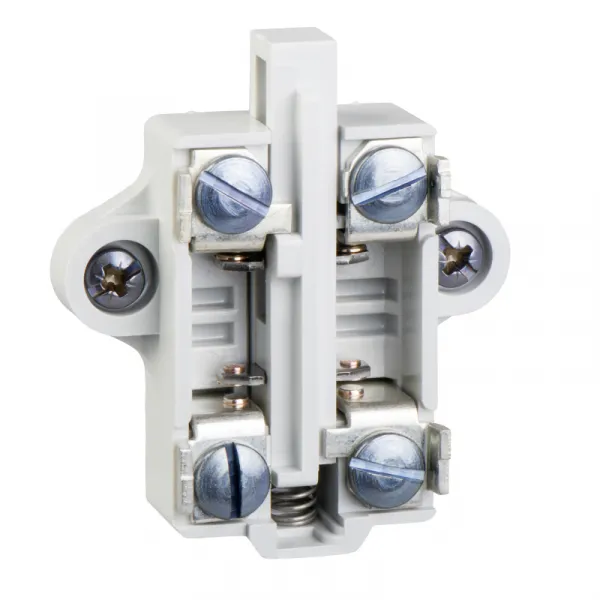

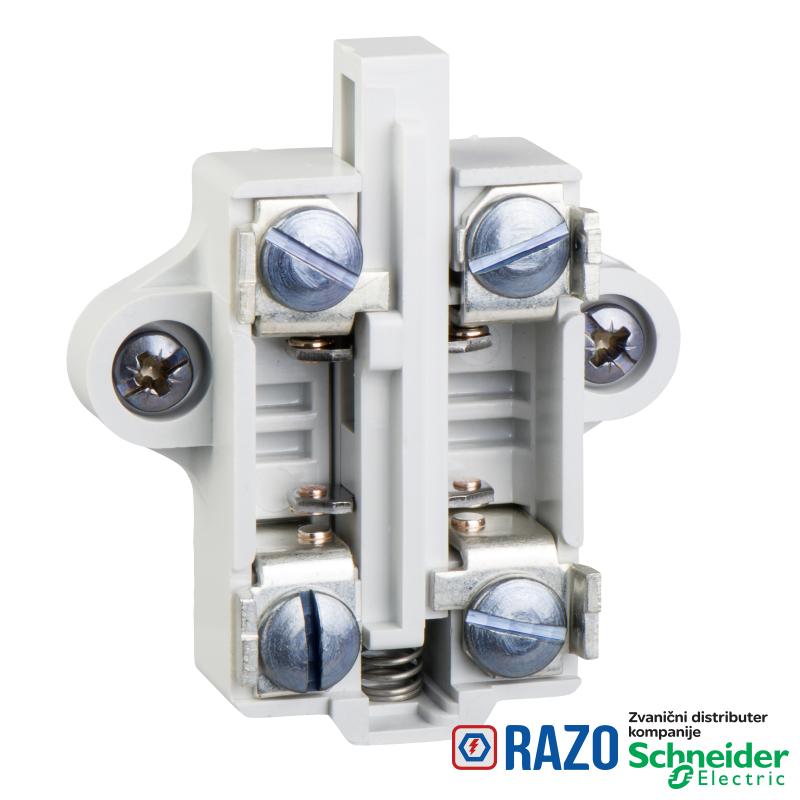

Tip proizvoda ili komponente	kontaktni blok graničnog prekidača
Kompatibilnost proizvoda	XC1AC14.
Kratko ime uređaja	ZC1A
broj polova	2

DOPUNSKE INFORMACIJE
[Ui] nazivni napon izolacije	500 V AC u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije	500 V AC u skladu sa NF C 20-040
[Ui] nazivni napon izolacije	600 V DC u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije	600 V DC u skladu sa NF C 20-040
[Ui] nazivni napon izolacije	600 V AC u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije	600 V DC u skladu sa CSA C22.2 No 14
električna trajnost	1000000 ciklusa, AC-15 110 V, 900 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	3000000 ciklusa, DC-13 110 V, 40 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	3000000 ciklusa, DC-13 230 V, 33 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	3000000 ciklusa, DC-13 48 V, 35 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15 230 V, 1900 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15 48 V, 450 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13 110 V, 100 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13 230 V, 95 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13 48 V, 100 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	3000000 ciklusa, AC-15 110 V, 350 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	3000000 ciklusa, AC-15 230 V, 430 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	3000000 ciklusa, AC-15 48 V, 170 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude	6 m/min
forma izolacije kontakata	Zb
kompatibilnost	ZC1A
[Ithe] dozvoljena termička struja u ormanu	10 A
maximum resistance across terminals	8 mΩ u skladu sa IEC 60255-7 kategorija 3
