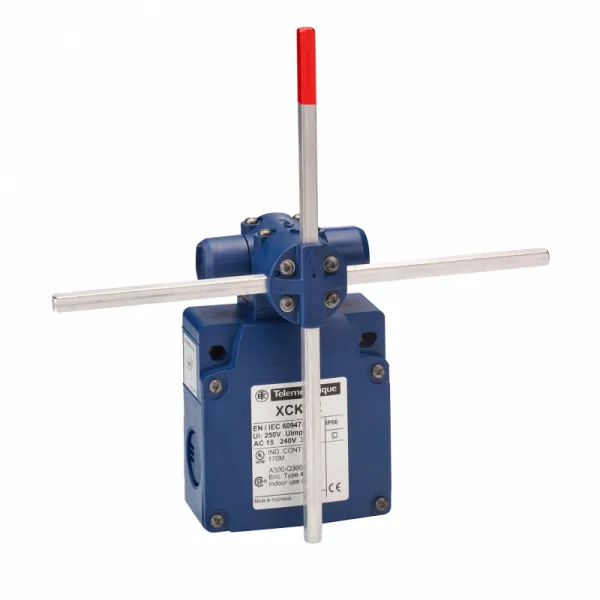

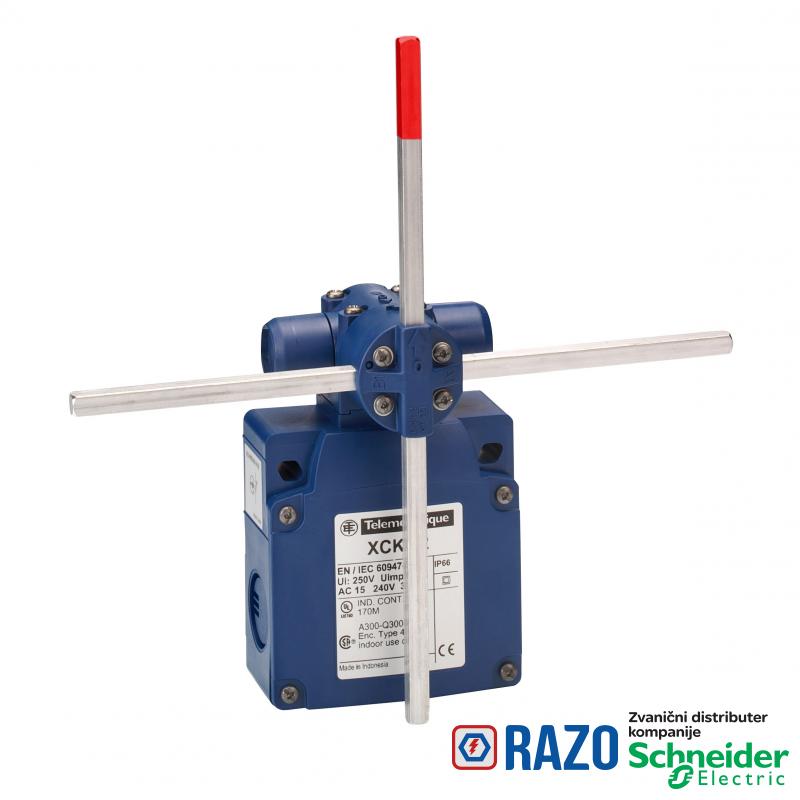

XCKVR - bez povratka ukrštene šipke 6mm - 2x(2 NC) - sporo prekid. - M20

XCKVR - bez povratka ukrštene šipke 6mm - 2x(2 NC) - sporo prekid. - M20

Šifra artikla: XCKVR54D1H29
XCKVR - bez povratka ukrštene šipke 6mm - 2x(2 NC) - sporo prekid. - M20
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
18.396,00 RSD
18.396,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
kretanje glave obrtno
Grupa proizvoda OsiSense XC
Način pričvršćivanja telom
tip glave uređaja ukrštena šipka bez povratka metal kvadratna šipka 6 mm, D = 200 mm
kablovski uvod 1 uvod sa navojem i 2 otvora za M20 x 1.5 kablovsku uvodnicu, spoljašnji presek kabla: 7-13 mm
Tip proizvoda ili komponente granični prekidač
materijal glave (PBT+PC)-GF30 FR
Materijal plastika
tip glave obrtna glava
tip prilaza bočni prilaz, 2 smera
ime serije specijalni format
tip kontakata i sastav 2 x (2 NC)
tip kućišta fiksno
operacija kontakata sporo isključenje, bez preklapanja kontakta
specifične primene proizvoda za aplikacije dizanja i mehaničkog rukovanja
materijal tela (PBT+PC)-GF30 FR
Kratko ime uređaja XCKMR
broj polova 4
DOPUNSKE INFORMACIJE
maksimalni ugao pomeraja -180 °
maksimalni ugao pomeraja 180 °
visina 200-200 mm
opis priključaka ISO n°1 (21-22)NC
opis priključaka ISO n°1 (11-12)NC
zaštita od kratkog spoja 10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude 6 m/min
električna veza vijčani priključci, kapacitet stezaljke: 1 x 0.5...2 x 2.5 mm²
broj koraka 5 električne pozicije
Masa proizvoda 0.32 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN/IEC 60947-1
aktiviranje prekidača sa bilo kojim pokretnim delom
[Ui] nazivni napon izolacije 300 V u skladu sa UL 508
[Ui] nazivni napon izolacije 300 V u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije 500 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
pozitivno otvaranje sa
forma izolacije kontakata Zb
kontaktni blok po smeru (upravljacko kolo) 1 po smeru
minimalni moment pozitivnog otvaranja 0.75 N.m
mehanička trajnost 1000000 ciklusa
kompatibilnost XCKVR
maksimalna brzina pobude 1.5 m/s tačka aktivacije na šipki između 65 i 95 mm
označavanje koda kontakta A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta Q150, DC-13 (Ue = 125 V), Ie = 0.55 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina 200 mm
Dubina 57 mm
minimalni moment za okidanje 0.5 N.m
maximum resistance across terminals 25 MΩ u skladu sa IEC 60255-7 kategorija 3
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda CCC
Sertifikacija proizvoda CE
IK stepen zaštite IK04 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Standardi UL 508
Standardi CSA C22.2 No 14
Standardi EN/IEC 60947-5-1
otpornost na udare 50 gn u skladu sa EN/IEC 60068-2-27
otpornost na vibracije 25 gn (f= 10-500 Hz) u skladu sa EN/IEC 60068-2-6
IP stepen zaštite IP65 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje -40-70 °C
klasa zaštite protiv električnog udara klasa II u skladu sa IEC 60536
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
