OSNOVNE INFORMACIJE
kretanje glave	obrtno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom

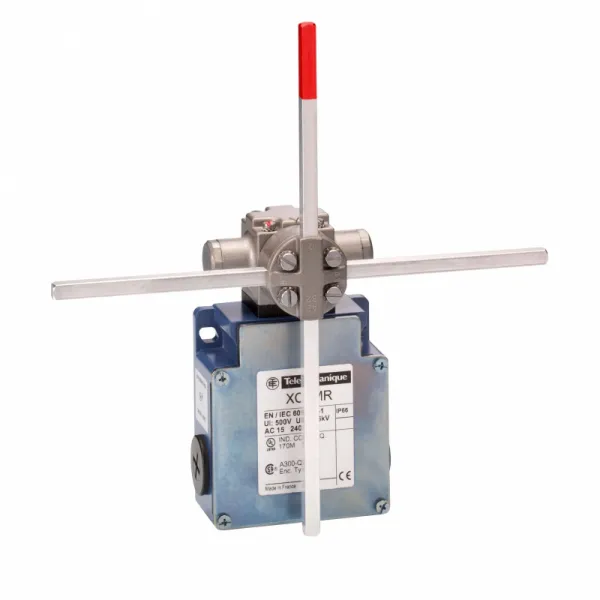

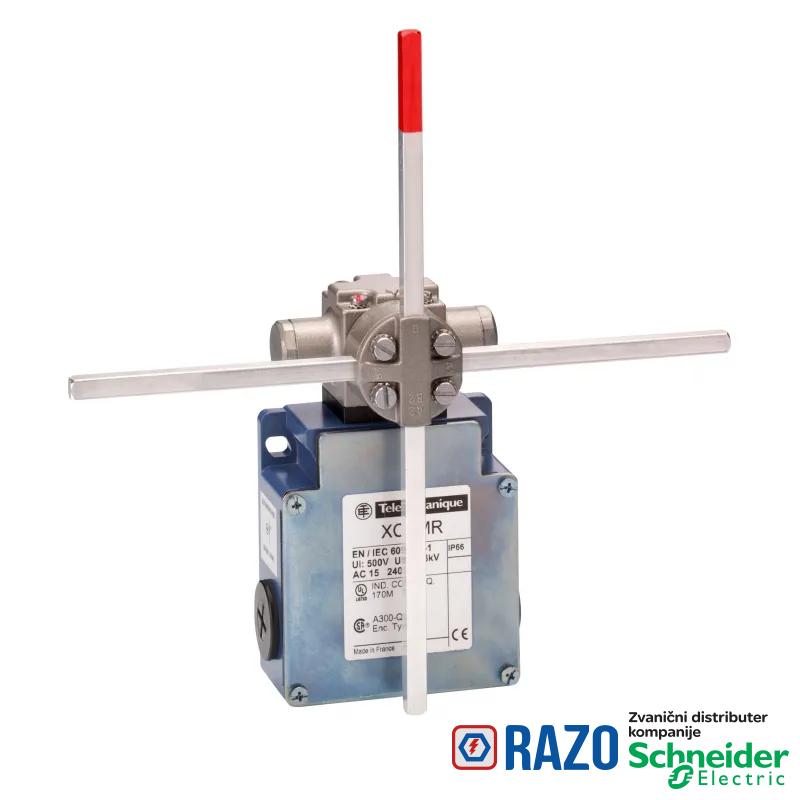

tip glave uređaja	ukrštena šipka bez povratka metal kvadratna šipka 6 mm, D = 200 mm
kablovski uvod	3 uvoda sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm
Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	metal
tip glave	obrtna glava
tip prilaza	bočni prilaz, 2 smera
ime serije	specijalni format
tip kontakata i sastav	2 x (2 NC)
tip kućišta	fiksno
operacija kontakata	sporo isključenje, bez preklapanja kontakta
specifične primene proizvoda	za aplikacije dizanja i mehaničkog rukovanja
materijal tela	zamak
Kratko ime uređaja	XCKMR
broj polova	4

DOPUNSKE INFORMACIJE
maksimalni ugao pomeraja	-180 °
maksimalni ugao pomeraja	180 °
visina	118-118 mm
opis priključaka ISO n°1	(11-12)NC
opis priključaka ISO n°1	(21-22)NC
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude	6 m/min
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.5...2 x 2.5 mm²
broj koraka	5 električne pozicije
Masa proizvoda	0.55 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-1
aktiviranje prekidača	sa bilo kojim pokretnim delom
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
pozitivno otvaranje	sa
forma izolacije kontakata	Zb
kontaktni blok po smeru (upravljacko kolo)	1 po smeru
minimalni moment pozitivnog otvaranja	0.75 N.m
mehanička trajnost	2000000 ciklusa
kompatibilnost	XCKMR
maksimalna brzina pobude	1.5 m/s tačka aktivacije na šipki između 65 i 95 mm
posebne primene	klasične
označavanje koda kontakta	A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q150, DC-13 (Ue = 125 V), Ie = 0.55 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina	200 mm
Dubina	59 mm
minimalni moment za okidanje	0.5 N.m
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CE
IK stepen zaštite	IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
Standardi	CSA C22.2 No 14
otpornost na udare	50 gn u skladu sa EN/IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa EN/IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-85 °C
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 60536
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110614EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
