OSNOVNE INFORMACIJE | |
---|---|
kretanje glave | linearno |
Grupa proizvoda | OsiSense XC |
električna veza | vijčani priključci, kapacitet stezaljke: 1 x 0.5...1 x 2.5 mm² |
Broj koraka | 1 |
Način pričvršćivanja | telom |
tip glave uređaja | poluga sa točkićem sa povratkom metal ojačana |
dizajn senzora | - |
kablovski uvod | 3 uvoda sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm |

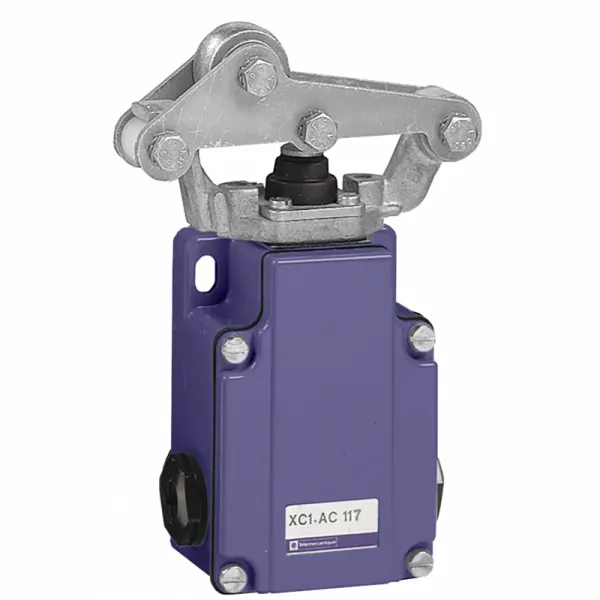

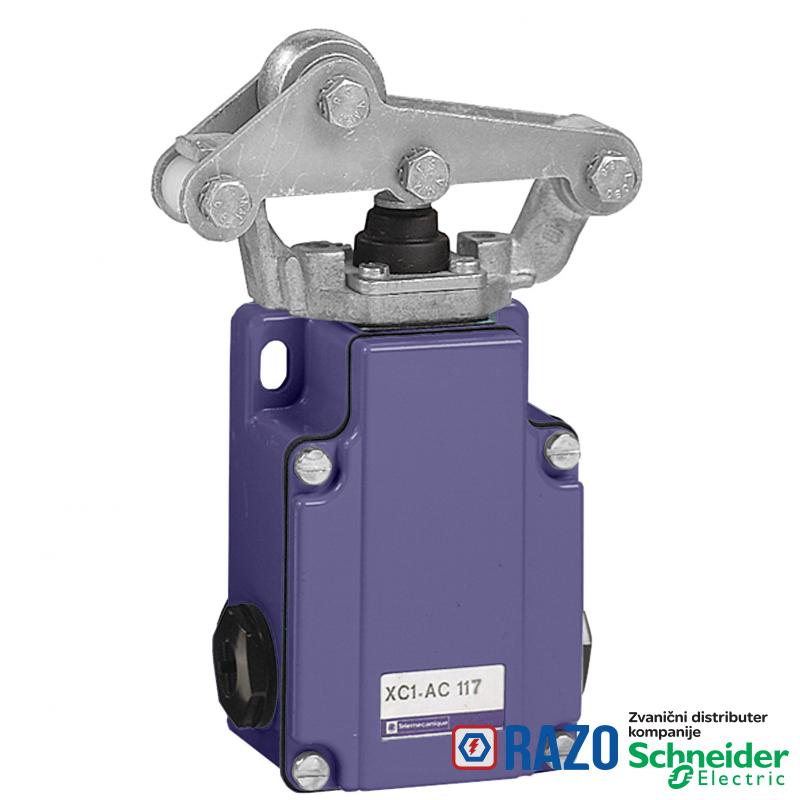

Tip proizvoda ili komponente | granični prekidač |
Materijal | metal |
tip glave | glava sa klipom |
aktiviranje prekidača | sa korakom od 30° |
tip prilaza | bočni prilaz, 2 smera |
ime serije | specijalni format |
tip kontakata i sastav | 1 C/O |
tip kućišta | fiksno |
pozitivno otvaranje | bez |
operacija kontakata | sporo isključenje |
specifične primene proizvoda | rukovanje materijalima |
minimalna sila okidanja | 29 N |
Kratko ime uređaja | XC1AC |
broj polova | 1 |
DOPUNSKE INFORMACIJE | |
---|---|
visina | 139-139 mm |
opis priključaka ISO n°1 | (11-12)NC |
opis priključaka ISO n°1 | (13-14)NO |
zaštita od kratkog spoja | 10 A rastavni uložak osigurač, tip gG |
Masa proizvoda | 0.595 kg |
[Ui] nazivni napon izolacije | 500 V AC u skladu sa IEC 60947-5-1 |
[Ui] nazivni napon izolacije | 500 V AC u skladu sa NF C 20-040 |
[Ui] nazivni napon izolacije | 600 V DC u skladu sa IEC 60947-5-1 |
[Ui] nazivni napon izolacije | 600 V DC u skladu sa NF C 20-040 |
[Ui] nazivni napon izolacije | 600 V AC u skladu sa CSA C22.2 No 14 |
[Ui] nazivni napon izolacije | 600 V DC u skladu sa CSA C22.2 No 14 |
električna trajnost | 1000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 110 V, 900 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 3000000 ciklusa, DC-13, induktivno tip opterećenja, 110 V, 40 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 3000000 ciklusa, DC-13, induktivno tip opterećenja, 230 V, 33 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 3000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 35 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 230 V, 1900 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 48 V, 450 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, DC-13, induktivno tip opterećenja, 110 V, 100 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, DC-13, induktivno tip opterećenja, 230 V, 95 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 100 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 3000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 110 V, 350 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 3000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 230 V, 430 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
električna trajnost | 3000000 ciklusa, AC-15 f = 50/60 Hz, induktivno tip opterećenja, 48 V, 170 VA, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
forma izolacije kontakata | Za |
mehanička trajnost | 10000000 ciklusa |
kompatibilnost | XC1AC |
maksimalna brzina pobude | 1 m/s sleva |
maksimalna brzina pobude | 0.5 m/s zdesna |
Širina | 77 mm |
Dubina | 44 mm |
[Ithe] dozvoljena termička struja u ormanu | 10 A |
maximum resistance across terminals | 8 mΩ |
OKRUžENJE | |
---|---|
Sertifikacija proizvoda | CSA |
Temperatura okoline za rad uređaja | -25-70 °C |
Standardi | IEC 60337-1 |
Standardi | IEC 60947-5-1 |
Standardi | CSA C22.2 No 14 |
Standardi | VDE 0660-200 |
Standardi | EN 60947-5-1 |
otpornost na udare | 95 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
otpornost na vibracije | 9 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6 |
IP stepen zaštite | IP65 u skladu sa IEC 60529 |
IP stepen zaštite | IP65 u skladu sa NF C 20-010 |
Temperatura okoline za skladištenje | -40-70 °C |
Radni položaj | bilo koja pozicija |
klasa zaštite protiv električnog udara | klasa I u skladu sa IEC 61140 |
klasa zaštite protiv električnog udara | klasa I u skladu sa NF C 20-030 |
Tretman zaštite | TC |
ODRžIVOST PONUDE | |
---|---|
Izjava o zaštiti okoliša | ENVPEP110614EN |
Propis REACh | referenca sadrži SVHC iznad propisanog praga |
Profil cirkularnosti | N/A |
EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
