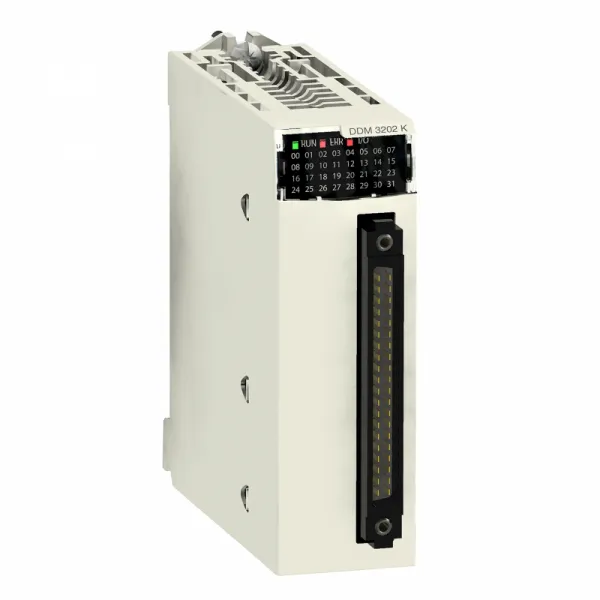

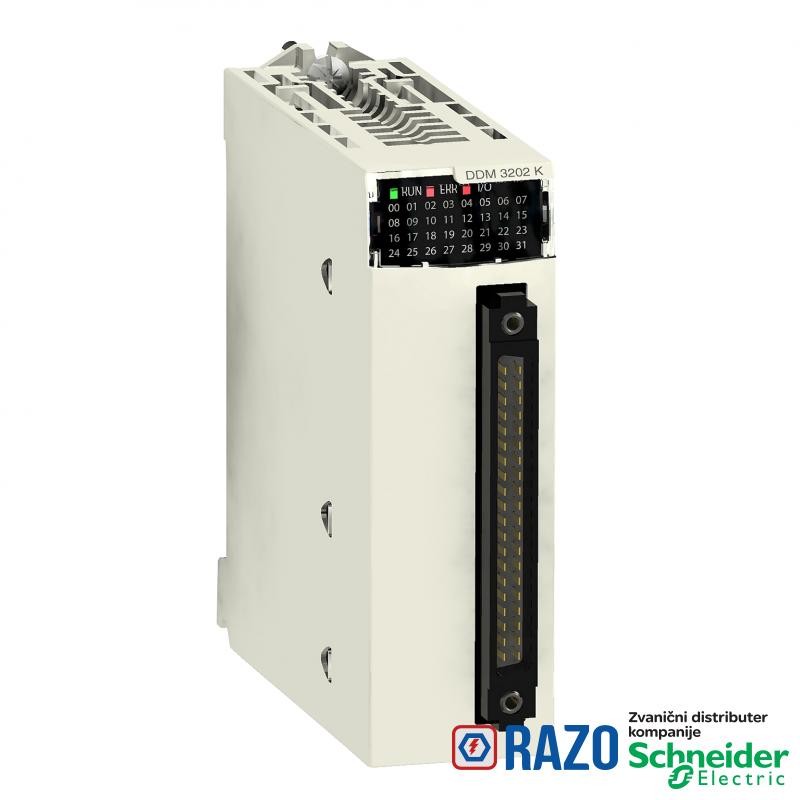

digitalni I/O modul M340 - 16 ulaza - 24 V DC - 16 izlaza - tranzistorski

digitalni I/O modul M340 - 16 ulaza - 24 V DC - 16 izlaza - tranzistorski

Šifra artikla: BMXDDM3202K
digitalni I/O modul M340 - 16 ulaza - 24 V DC - 16 izlaza - tranzistorski
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
59.268,00 RSD
59.268,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip digitalnog izlaza tranzistorski
Grupa proizvoda Modicon X80
broj digitalnih izlaza 16
napon digitalnog ulaza 24 V DC pozitivna
napon digitalnog izlaza 24 V 19...30 V DC
Tip proizvoda ili komponente digitalni I/O modul
struja digitalnog ulaza 2.5 mA
struja digitalnog izlaza 0.1 A
Tip ulaza struja sink (pozitivna logika)
kompatibilnost ulaza sa 2-žični/3-žičnim senzorom blizine u skladu sa IEC 60947-5-2
broj digitalnog ulaza 16
DOPUNSKE INFORMACIJE
MTBF pouzdanost 432904 H
maximum current per module 3.2 A
frekvencija preklapanja 0.5/LI² Hz
maximum overload time 15 milisekundi
statusne LED lampice modul u radu (RUN): 1 LED (zelena)
statusne LED lampice dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice grešku modula (ERR): 1 LED (crvena)
statusne LED lampice modul I/O: 1 LED (crvena)
struja po kanalu 0.125 A
prag detekcije napona < 14 V DC predopterećenje greška
prag detekcije napona < 14 V DC senzor greška
prag detekcije napona > 18 V DC predopterećenje OK
prag detekcije napona > 18 V DC senzor OK
potrošnja struje <= 104 mA pri 24 V DC
potrošnja struje <= 166 mA pri 3.3 V DC
otpornost izolacije > 10 MOhm 500 V DC
maximum tungsten load 1.2 W
current state 0 guaranteed <= 1.5 mA
tip zaštite 1 spoljašnji osigurač po grupi ulaznog kanala0.5 A brzi osigurač
tip zaštite prenaponska zaštita na izlazu
tip zaštite zaštita od promene polariteta na ulazu
tip zaštite zaštita od promene polariteta na izlazu
Masa proizvoda 0.11 kg
garantovano naponsko stanje 0 <= 5 V
Impedansa omskog opterećenja <= 220 Ohm
paralelna veza izlaza da : 3 maksimalno
DC tipično vreme filtera 4 milisekundi
current state 1 guaranteed >= 2 mA
tipična potrošnja struje 69 mA pri 24 V DC
tipična potrošnja struje 150 mA pri 3.3 V DC
maximum power dissipation in W 4 W
napajanje senzora 19-30 V
prenaponska zaštita izlaza sa TVS diodom
zaštita od kratkog spoja izlaza sa 2 A spoljašnjim osiguračem
zaštita od preopterećenja izlaza sa elektronskim prekidačem 0.125 A < Id < 0.185 A
zaštita od preopterećenja izlaza sa ograničenjem struje
Impedansa ulaza 9600 Ohm
maximum leakage current 0.1 mA u stanju 0
[Ures] diferencijalni napon 1.5 V u stanju 1
zaštita od promene polariteta inverzna dioda
DC maksimalno vreme filtera 7 milisekundi
vreme odziva na izlaz 1.2 ms
garantovano naponsko stanje 1 >= 11 V
OKRUžENJE
Sertifikacija proizvoda CE
Sertifikacija proizvoda Merchant Navy
Sertifikacija proizvoda RCM
Sertifikacija proizvoda EAC
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja 0-60 °C
Standardi EN 61131-2
Standardi EN 61000-6-4
Standardi EN 61000-6-2
Standardi EN 61010-2-201
otpornost na udare 30 gn
dielektrična snaga 1500 V AC pri 50/60 Hz 1 minut, izlaz/uzemljenje
dielektrična snaga 1500 V AC pri 50/60 Hz 1 minut, izlaz/interna elektronika
dielektrična snaga 1500 V AC pri 50/60 Hz 1 minut, primarni/sekundarni
dielektrična snaga 500 V DC 1 minut, između grupe ulaza i izlaza
otpornost na vibracije 3 gn
direktive 2014/35/EU - low voltage directive
direktive 2014/30/EU - electromagnetic compatibility
direktive 2012/19/EU - WEEE directive
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 5-95 % pri 55-55 °C bez kondenzacije
nadmorska visina za rad uređaja 0...2000 m
nadmorska visina za rad uređaja 2000...5000 m sa faktorom smanjenja karakteristika
Tretman zaštite TC
IP stepen zaštite IP20
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP070204EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI0702004EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
