OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon X80
broj digitalnih izlaza	32 u skladu sa EN/IEC 61131-2
logika digitalnog izlaza	pozitivna
kompatibilnost izlaza	IEC 61131-2 tip 3 DC ulaz
kompatibilnost izlaza	nije IEC 61131-2 DC ulaz
napon digitalnog izlaza	24 V 19...30 V DC

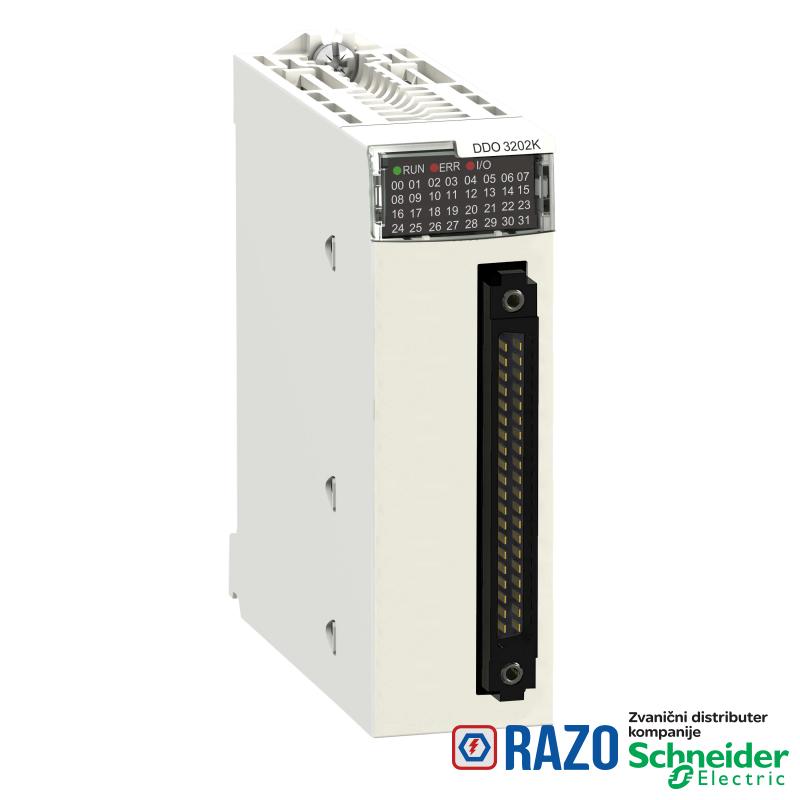

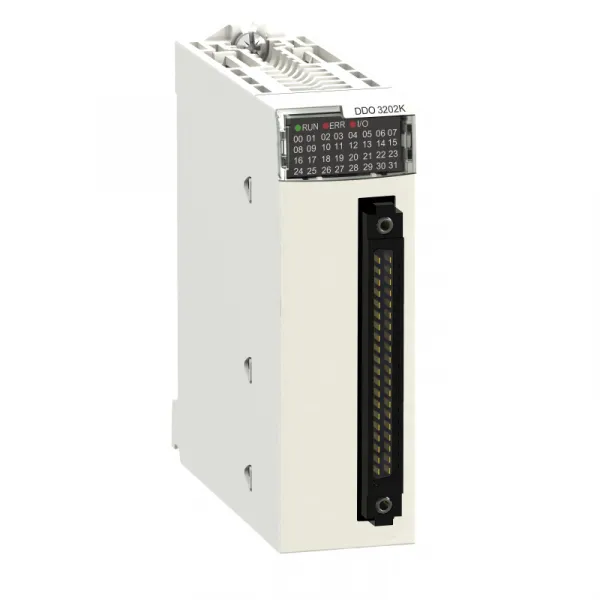

Tip proizvoda ili komponente	digitalni izlazni modul
struja digitalnog izlaza	0.1 A

DOPUNSKE INFORMACIJE
MTBF pouzdanost	312254 H
tipična potrošnja struje	125 mA pri 3.3 V DC
maximum current per module	3.2 A
maximum power dissipation in W	3.6 W
frekvencija preklapanja	0.5/LI² Hz
maximum overload time	15 milisekundi
prenaponska zaštita izlaza	sa TVS diodom
statusne LED lampice	modul u radu (RUN): 1 LED (zelena)
statusne LED lampice	dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
statusne LED lampice	modul I/O: 1 LED (crvena)
zaštita od kratkog spoja izlaza	sa 2 A spoljašnjim osiguračem
zaštita od preopterećenja izlaza	sa ograničenjem struje
zaštita od preopterećenja izlaza	sa elektronskim prekidačem 0.125 A < Id < 0.185 A
struja po kanalu	0.125 A
prag detekcije napona	< 14 V DC predopterećenje greška
prag detekcije napona	> 18 V DC predopterećenje u stanju 0
otpornost izolacije	> 10 MOhm 500 V DC
maximum tungsten load	1.2 W
maximum leakage current	0.1 mA u stanju 0
tip zaštite	zaštita od promene polariteta
tip zaštite	spoljašnje zaštita od kratkog spoja
tip zaštite	zaštita od preopterećenja
tip zaštite	prenaponska zaštita
[Ures] diferencijalni napon	1.5 V u stanju 1
Masa proizvoda	0.11 kg
zaštita od promene polariteta	inverzna dioda
Impedansa omskog opterećenja	>= 220 Ohm
vreme odziva na izlaz	1.2 ms
paralelna veza izlaza	da : 3 maksimalno

OKRUžENJE
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	Merchant Navy
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	RCM
Temperatura okoline za rad uređaja	0-60 °C
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 % pri 55-55 °C bez kondenzacije
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
nadmorska visina za rad uređaja	0...2000 m
nadmorska visina za rad uređaja	2000...5000 m sa faktorom smanjenja karakteristika
otpornost na udare	30 gn
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, izlaz/uzemljenje
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, izlaz/interna elektronika
dielektrična snaga	500 V DC 1 minut, između grupe kanala
otpornost na vibracije	3 gn
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
