OSNOVNE INFORMACIJE

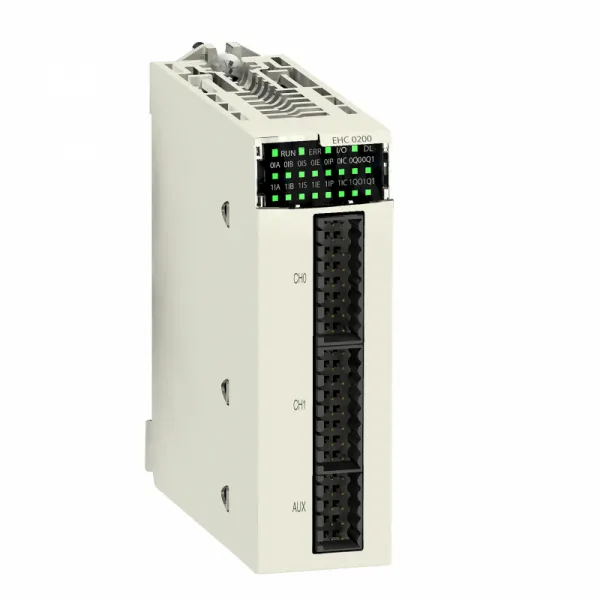

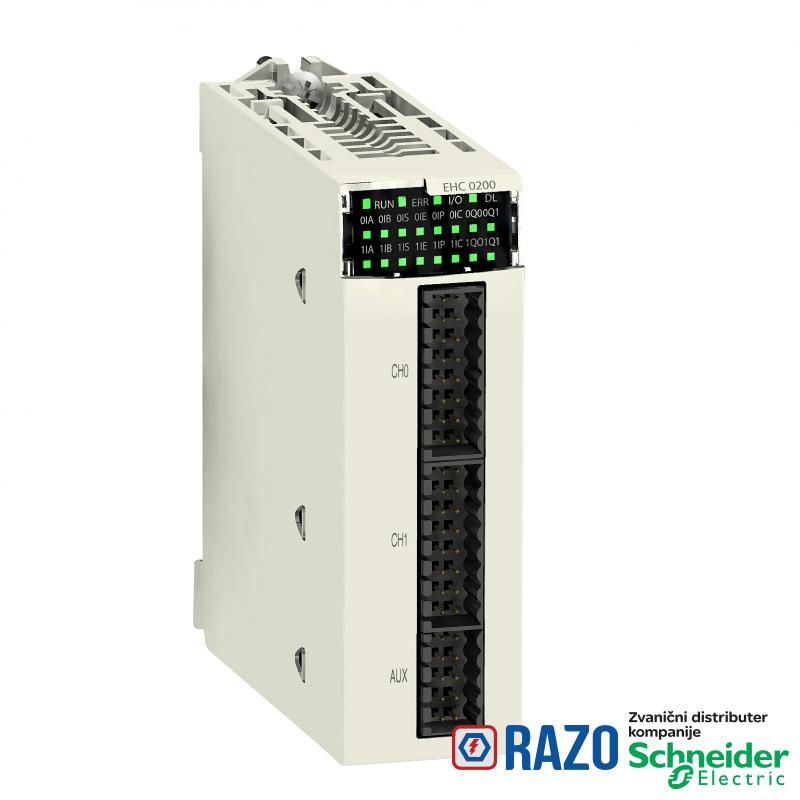

Grupa proizvoda	Modicon M340 platforma za automatizaciju
Tip proizvoda ili komponente	brojački modul
broj ulaza	6-6
kompatibilnost ulaza	19.2-30 V 2-žični/3-žični blizinski senzor
kompatibilnost ulaza	inkrementalni enkoder sa push-pull izlazima, 10...30 V "totem pole"
broj kanala	2
Napon ulaza	24 V DC tip 3
Izlazni napon	24 V DC
maximum counting frequency	60000 Hz
Broj izlaza	2

DOPUNSKE INFORMACIJE
električna veza	1 konektor sa 10 pinova za ožičenje pomoćnog ulaza i napajanje senzora
električna veza	1 konektor sa 16 pinova za ožičenje senzora brojača 0
električna veza	1 konektor sa 16 pinova za ožičenje senzora brojača 1
maksimalna struja opterećenja	1 A po modulu
maksimalna struja opterećenja	0.5 A po izlazu
logika digitalnog izlaza	podesiva - pozitivna ili negativna
vreme ciklusa	1 milisekundi
funkcije brojača	brojanje u petlji
funkcije brojača	širina modulacije
funkcije brojača	brojanje nadole
funkcije brojača	periodi merenja vremena
funkcije brojača	"ratio" brojanje (deljenje ili oduzimanje dve frekvencije)
funkcije brojača	brojački event-i
funkcije brojača	32-bitno brojanje brojača
funkcije brojača	merenje frekvencije
maximum voltage drop	<3 V u stanju 1
vreme preklapanja	0.2 milisekundi
potrošnja struje	200 mA pri 3.3 V DC bus
potrošnja struje	40 mA pri 24 V DC rek
potrošnja struje	80 mA pri 24 V DC senzor
current state 0 guaranteed	<= 1.5 mA
struja ulaza	2 mA na 11 V
Masa proizvoda	0.112 kg
Tip ulaza	3 pomoćna ulaza
Tip ulaza	3 brza ulaza
garantovano naponsko stanje 0	< 5 V
current state 1 guaranteed	>= 6 mA
ograničenje napona ulaza	30 V
izolacioni napon	1500 V za 60 s
ograničenje izlaznog napona	19.2...30 V
zaštita od kratkog spoja izlaza	1.5 A integrisano
maksimalna izlazna struja	2 A po modulu
maksimalna izlazna struja	0.5 A po izlazu
zaštita od preopterećenja izlaza	integrisana
format modula	standardni
maximum leakage current	0.1 mA u stanju 0
garantovano naponsko stanje 1	11...30 V

OKRUžENJE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
relativna vlažnost	10-95 % bez kondenzacije
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
