OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon X80
Tip proizvoda ili komponente	analogni ulazni modul
nivo ulaza	visok nivo
električna veza	20 priključaka 1 konektor
izolacija ulaza/izlaza	izolovano
Broj analognih ulaza	4
tip analognog ulaza	struja +/- 20 mA
tip analognog ulaza	struja 0...20 mA
tip analognog ulaza	struja 4...20 mA
tip analognog ulaza	napon +/- 10 V
tip analognog ulaza	napon +/- 5 V
tip analognog ulaza	napon 0...10 V
tip analognog ulaza	napon 0...5 V
tip analognog ulaza	napon 1...5 V

DOPUNSKE INFORMACIJE
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
greška merenja
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
tip filtera	digitalni filter prvog reda
statusne LED lampice	RUN: 1 LED (zelena)
statusne LED lampice	dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice	ERR: 1 LED (crvena)
statusne LED lampice	I/O: 1 LED (crvena)
preciznost otpornika unutrašnje konverzije	0.1 % - 15 ppm/°C
temperaturni drift
temperaturni drift
temperaturni drift
temperaturni drift
temperaturni drift
temperaturni drift
temperaturni drift
temperaturni drift
ponovna kalibracija	interna
rezolucija analognog ulaza	16 bitova
Masa proizvoda	0.143 kg
izolacioni napon	300 V DC između kanala
izolacioni napon	1400 V DC između kanala i uzemljenja
izolacioni napon	1400 V DC između kanala i magistrale
vreme	1 ms + 1 ms x broj upotrebljenih kanala
snaga potrošnje u W	0.82 W 24 V DC tipično
snaga potrošnje u W	1.30 W 24 V DC maksimalni
digitalni format	+/- 32767 in user scale
digitalni format	+/- 10000 podrazumevana vrednost
nazivno vreme ciklusa čitanja	5 ms za 4 kanala
zajednička tačka između kanala	>= 80 dB
Impedansa ulaza	10 MOhm
nadmorska visina za rad uređaja	0...2000 m
nadmorska visina za rad uređaja	2000...5000 m sa faktorom smanjenja karakteristika
otpornik interne konverzije	250 Ohm
Tretman zaštite	TC
analogno-digitalna konverzija	24 bita
rezolucija merenja	0.35 mV +/- 10 V
rezolucija merenja	0.35 mV +/- 5 V
rezolucija merenja	0.35 mV 0...10 V
rezolucija merenja	0.35 mV 0...5 V
rezolucija merenja	0.35 mV 1...5 V
rezolucija merenja	0.92 µA +/- 20 mA
rezolucija merenja	0.92 µA 0...20 mA
rezolucija merenja	0.92 µA 4...20 mA
dozvoljeno preopterećenje ulaza	+/- 30 V +/- 10 V
dozvoljeno preopterećenje ulaza	+/- 30 V +/- 5 V
dozvoljeno preopterećenje ulaza	+/- 30 V 0...10 V
dozvoljeno preopterećenje ulaza	+/- 30 V 0...5 V
dozvoljeno preopterećenje ulaza	+/- 30 V 1...5 V
dozvoljeno preopterećenje ulaza	+/- 90 mA +/- 20 mA
dozvoljeno preopterećenje ulaza	+/- 90 mA 0...20 mA
dozvoljeno preopterećenje ulaza	+/- 90 mA 4...20 mA

OKRUžENJE
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	Merchant Navy
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
otpornost na udare	30 gn
otpornost na vibracije	3 gn
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 % pri 55-55 °C bez kondenzacije
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

UGOVORNA GARANCIJA
Garancija	18 months

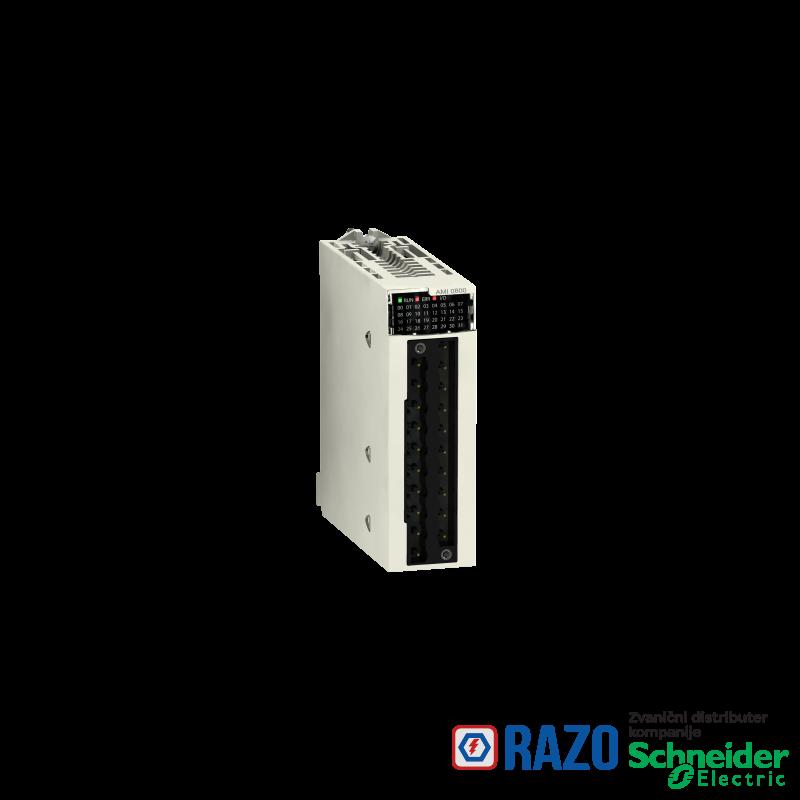

Ovaj analogni izolovani ulazni modul deo je palete Modicon X80, ponude ulazno/izlaznih i komunikacionih modula, napajanja i rekova za Modicon M340 i Modicon M580. Ovaj proizvod se sastoji od 4 ulazna kanala. Ovaj proizvod je u skladu sa "TC" zahtevima (tretman za sve klime) i može da radi na temperaturama od 0 °C do +60 °C/32°F do 140°F. Modicon X80 moduli pružaju jedinstveno okruženje za primenu ulazno-izlaznih modula u arhitekturama automatizacije smanjujući zalihe rezervnih delova, troškove održavanja i obuke. Modul nudi različite opsege napona ili struje za svaki od ulaza u zavisnosti od izbora konfiguracije. Ovaj proizvod ima IP20 i nudi 1208015 sata MTBF. Ovaj analogni modul ima težinu od 0,143 kg i dimenzije 32x100x86mm. Ovaj modul ispunjava potrebe aplikacija u transportu, vode i otpadne vode, pakovana roba široke potrošnje, rudarstvo, minerali, metali, proizvodnja energije, energija i hemikalije i data centri. Ovaj proizvod je sertifikovan od strane CE, UL, CSA, RCM, EAC, UKCA, trgovačke mornarice i ispunjava EN 61000-6-5, EN 61850-3 standarde. Ovaj modul je kompatibilan sa Modicon M340, M580 (lokalni ili daljinski ulazi/izlazi) PLC-ovima sa 20-smernim priključnim blokom tipa kućišta, sa vijcanim stezaljkama ili opružnog tipa. Proizvod mora da se ugradi u rek i fiksira sa 2 šrafa.
