OSNOVNE INFORMACIJE

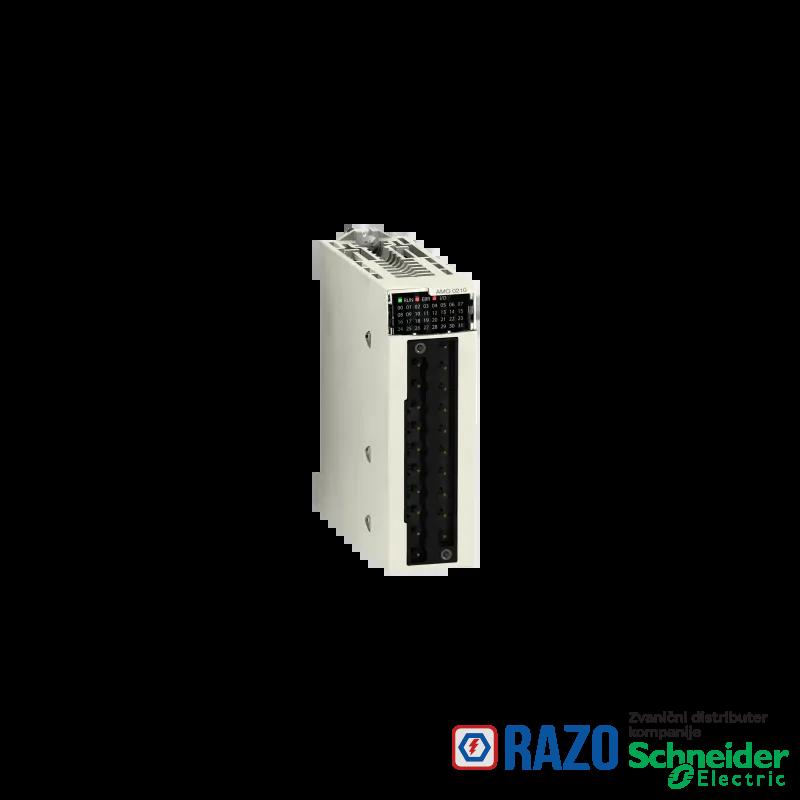

Grupa proizvoda	Modicon X80
Tip proizvoda ili komponente	analogni izlazni modul
električna veza	20 priključaka 1 konektor
izolacija ulaza/izlaza	izolovano

DOPUNSKE INFORMACIJE
povratak na prvobitno stanje izlaza	predefinisano
povratak na prvobitno stanje izlaza	podesivo
greška merenja
greška merenja
maksimalna vrednost konverzije
maksimalna vrednost konverzije
maksimalna vrednost konverzije
statusne LED lampice	RUN: 1 LED (zelena)
statusne LED lampice	dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice	ERR: 1 LED (crvena)
statusne LED lampice	I/O: 1 LED (crvena)
temperaturni drift
ponovna kalibracija	fabrički kalibrisano
tip analognog izlaza	struja: 0...20 mA
tip analognog izlaza	struja: 4...20 mA
tip analognog izlaza	napon: +/- 10 V
nivo izlaza	visok nivo
napajanje	interno napajanje putem reka
Masa proizvoda	0.144 kg
izolacioni napon	1400 V DC između kanala i uzemljenja
izolacioni napon	1400 V DC između kanala i magistrale
izolacioni napon	750 V DC između kanala
Broj analognih izlaza	2
snaga potrošnje u W	2.3 W 24 V DC tipično
snaga potrošnje u W	2.8 W 24 V DC maksimalni
snaga potrošnje u W	0.35 W 3.3 V DC tipično
snaga potrošnje u W	0.48 W 3.3 V DC maksimalni
impedansa omskog opterećenja	<= 600 Ohm 0...20 mA
impedansa omskog opterećenja	<= 600 Ohm 4...20 mA
impedansa omskog opterećenja	>= 1000 Ohm +/- 10 V
tip detekcije	otvoreno kolo 0...20 mA
tip detekcije	otvoreno kolo 4...20 mA
tip detekcije	kratak spoj +/- 10 V
nadmorska visina za rad uređaja	0...2000 m
nadmorska visina za rad uređaja	2000...5000 m sa faktorom smanjenja karakteristika
rezolucija analognog izlaza	15 bitova + znak
vreme konverzije	<= 1 ms
Tretman zaštite	TC

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	Merchant Navy
Sertifikacija proizvoda	CE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
otpornost na udare	30 gn
otpornost na vibracije	3 gn
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 % pri 55-55 °C bez kondenzacije
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
