OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon X80
broj digitalnih izlaza	64 u skladu sa EN/IEC 61131-2
logika digitalnog izlaza	pozitivna
kompatibilnost izlaza	nije IEC 61131-2 DC ulaz
kompatibilnost izlaza	IEC 61131-2 tip 3 DC ulaz
napon digitalnog izlaza	24 V 19...30 V DC

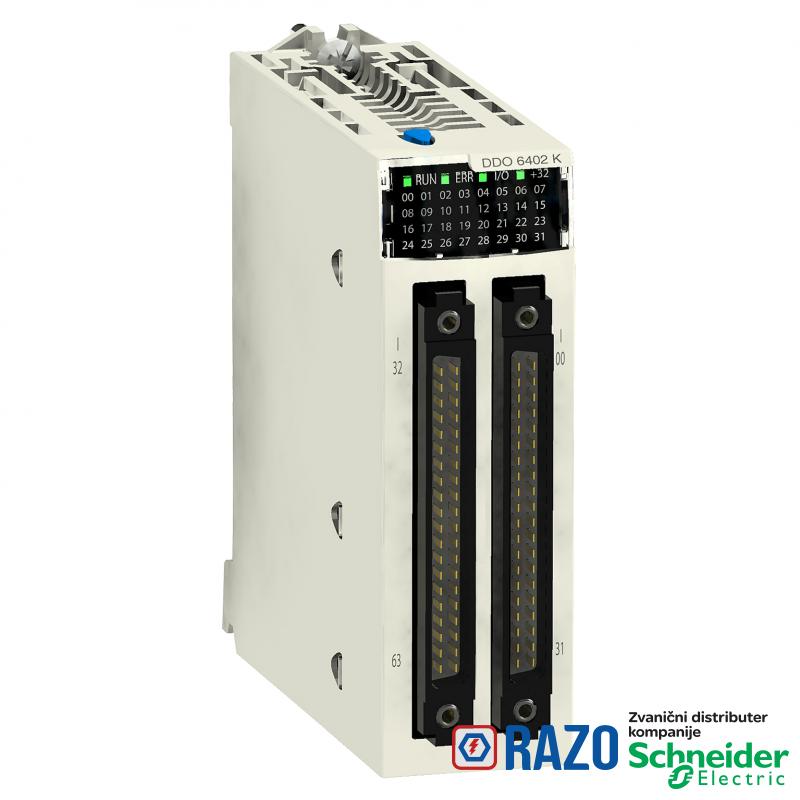

Tip proizvoda ili komponente	digitalni izlazni modul
struja digitalnog izlaza	0.1 A

DOPUNSKE INFORMACIJE
MTBF pouzdanost	159924 H
tipična potrošnja struje	160 mA pri 3.3 V DC
maximum current per module	6.4 A
maximum power dissipation in W	6.85 W
frekvencija preklapanja	0.5/LI² Hz
maximum overload time	15 milisekundi
prenaponska zaštita izlaza	sa TVS diodom
statusne LED lampice	+32 indikator kanala: 1 LED (zelena)
statusne LED lampice	modul u radu (RUN): 1 LED (zelena)
statusne LED lampice	dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
statusne LED lampice	modul I/O: 1 LED (crvena)
zaštita od kratkog spoja izlaza	sa 2 A spoljašnjim osiguračem
zaštita od preopterećenja izlaza	sa ograničenjem struje
zaštita od preopterećenja izlaza	sa elektronskim prekidačem 0.125 A < Id < 0.185 A
struja po kanalu	0.125 A
prag detekcije napona	< 14 V DC predopterećenje greška
prag detekcije napona	> 18 V DC predopterećenje u stanju 0
otpornost izolacije	> 10 MOhm 500 V DC
maximum tungsten load	1.2 W
tip zaštite	zaštita od promene polariteta
tip zaštite	spoljašnje zaštita od kratkog spoja
tip zaštite	zaštita od preopterećenja
tip zaštite	prenaponska zaštita
Masa proizvoda	0.15 kg
zaštita od promene polariteta	inverzna dioda
Impedansa omskog opterećenja	>= 220 Ohm
vreme odziva na izlaz	1.2 ms
paralelna veza izlaza	da : 3 maksimalno

OKRUžENJE
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	Merchant Navy
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	RCM
Temperatura okoline za rad uređaja	0-60 °C
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 % pri 55-55 °C bez kondenzacije
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
nadmorska visina za rad uređaja	0...2000 m
nadmorska visina za rad uređaja	2000...5000 m sa faktorom smanjenja karakteristika
otpornost na udare	30 gn
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, izlaz/uzemljenje
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, izlaz/interna elektronika
dielektrična snaga	500 V DC 1 minut, između grupe kanala
otpornost na vibracije	3 gn
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
