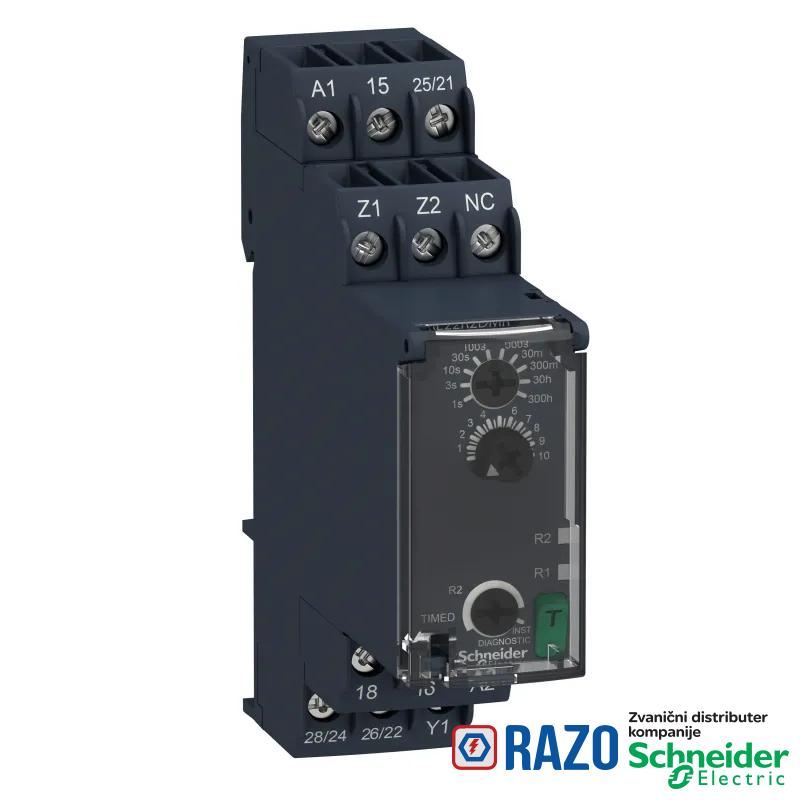

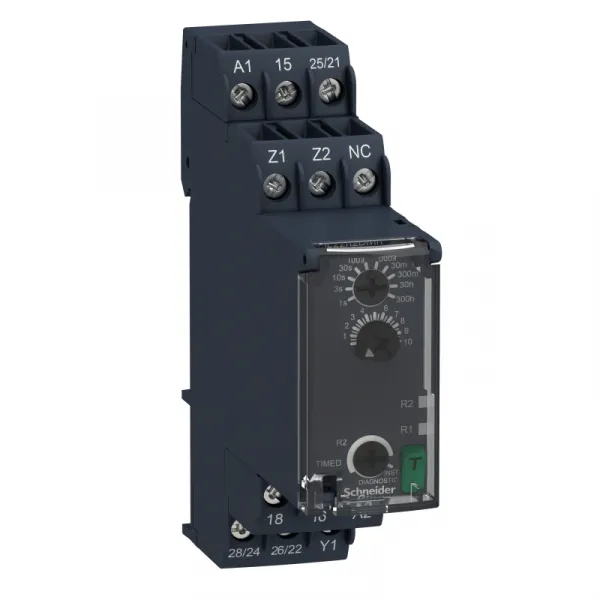

simetrična povorka impulsa - vremenski relej - 0.05s…300h - 24…240V AC/DC - 2C/O

simetrična povorka impulsa - vremenski relej - 0.05s…300h - 24…240V AC/DC - 2C/O

Šifra artikla: RE22R2DMR
simetrična povorka impulsa - vremenski relej - 0.05s…300h - 24…240V AC/DC - 2C/O
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
11.028,00 RSD
11.028,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip digitalnog izlaza relej
Grupa proizvoda Zelio Time
Tip proizvoda ili komponente modularni vremenski relej
nazivna izlazna struja 8 A
Kratko ime uređaja RE22
DOPUNSKE INFORMACIJE
snaga potrošnje u W 1.5 W pri 240 V DC
sigurnosni podaci o pouzdanosti B10d = 200000
sigurnosni podaci o pouzdanosti MTTFd = 216.8 years
tip i sastav kontakta 1 C/O vremenski podesivi kontakt, bez kadmijuma
tip i sastav kontakta 1 C/O vremenski podesivi ili trenutni kontakti, bez kadmijuma
podešavanje tačnosti kašnjenja +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
puzna staza 4 kV/3 u skladu sa IEC 60664-1
maximum delay response 100 milisekundi
način upravljanja zakretna ručica
način upravljanja diagnostic button
način upravljanja potentiometer external
otpornost izolacije 100 MOhm pri 500 V DC u skladu sa IEC 60664-1
otpornost na mikroprekide 10 milisekundi
snaga potrošnje u VA 3-3 VA pri 240 V AC
preklopna moć u VA 2000 VA
minimalno trajanje impulsa 100 milisekundi sa opterećenjem u paraleli
minimalno trajanje impulsa 30 milisekundi
maksimalna struja preklapanja 8 A
opseg napona 0.85...1.1 Us
Masa proizvoda 0.105 kg
pozicija montaže bilo koja pozicija
naponski drift +/- 0.2 %/V
vreme reseta 120 milisekundi pri isključenju
maksimalni napon preklapanja 250 V AC
povezivanje - priključci vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
povezivanje - priključci vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
contacts type and composition 2 C/O
funkcionalnost symmetrical flashing timing
temperaturni drift +/- 0.05 %/°C
[Us] nazivni napon napajanja 24...240 V AC/DC 50/60 Hz
opseg vremenskog kašnjenja 1...10 s
opseg vremenskog kašnjenja 30...300 min
opseg vremenskog kašnjenja 3...30 s
opseg vremenskog kašnjenja 10...100 s
opseg vremenskog kašnjenja 30...300 h
opseg vremenskog kašnjenja 30...300 s
opseg vremenskog kašnjenja 3...30 min
opseg vremenskog kašnjenja 0.3...3 s
opseg vremenskog kašnjenja 0.05...1 s
opseg vremenskog kašnjenja 3...30 h
minimalna struja preklapanja 10 mA pri 5 V DC
kategorija prenapona III u skladu sa IEC 60664-1
Napon ulaza <= 2.4 V
držač za montažu 35 mm DIN šina u skladu sa EN/IEC 60715
električna trajnost 100000 ciklusa, 8 A pri 250 V, AC-1
električna trajnost 100000 ciklusa, 2 A pri 24 V, DC-1
mehanička trajnost 10000000 ciklusa
materijal kućišta samogasivi
statusne LED lampice zelena LED backlight (trajna) za dial pointer indication
statusne LED lampice žuta LED lampica (trajna) za output relay energised
statusne LED lampice žuta LED lampica (fast flashing) za timing in progress and output relay de-energised
statusne LED lampice žuta LED lampica (slow flashing) za timing in progress and output relay energised
[Uimp] nazivni podnosivi impulsni napon 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1
Širina 22.5 mm
time delay type D, Dw
tip kašnjenja D
tip kašnjenja Dw
moment pritezanja 0.6-1 N.m u skladu sa IEC 60947-1
frekvencija napajanja 50...60 Hz +/- 5 %
tačnost ponavljanja +/- 0.5 % u skladu sa IEC 61812-1
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda Kina RoHS
Sertifikacija proizvoda CSA
Sertifikacija proizvoda RCM
Sertifikacija proizvoda GL
Sertifikacija proizvoda CE
Sertifikacija proizvoda UL
Sertifikacija proizvoda EAC
Temperatura okoline za rad uređaja -20-60 °C
Standardi IEC 61812-1
Standardi UL 508
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
dielektrična snaga 2.5 kV za 1 mA/1 minut pri 50 Hz between relay output and power supply sa basic insulation u skladu sa IEC 61812-1
otpornost na udare 15 gn kada uređaj nije u radu za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na udare 5 gn u radu za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije 20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
stepen zaprljanosti 3 u skladu sa IEC 60664-1
direktive 2004/108/EC - elektromagnetna kompatibilnost
direktive 2006/95/EC - niskonaponska direktiva
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 95-95 % pri 25-55 °C
IP stepen zaštite N/A
IP stepen zaštite N/A
IP stepen zaštite N/A
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1401008EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1401008EN
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
