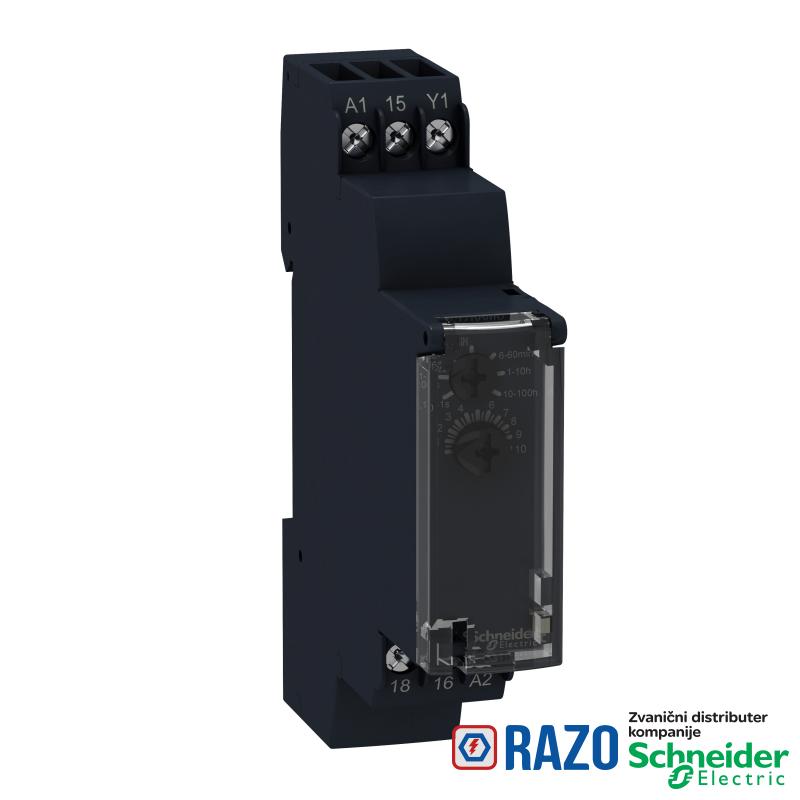

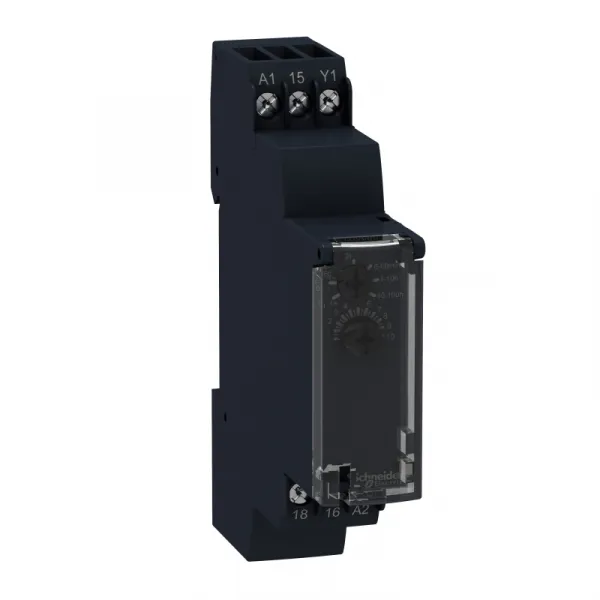

relej impuls po uključenju kontrolnog signala - 1 s..100 h - 24..240 V AC - 1 OC

relej impuls po uključenju kontrolnog signala - 1 s..100 h - 24..240 V AC - 1 OC

Šifra artikla: RE17RBMU
relej impuls po uključenju kontrolnog signala - 1 s..100 h - 24..240 V AC - 1 OC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.207,20 RSD
7.207,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip digitalnog izlaza relej
Grupa proizvoda Zelio Time
Tip proizvoda ili komponente modularni vremenski relej
opseg vremenskog kašnjenja 10...100 h
opseg vremenskog kašnjenja 1...10 min
opseg vremenskog kašnjenja 6...60 min
opseg vremenskog kašnjenja 1...10 s
opseg vremenskog kašnjenja 6...60 s
opseg vremenskog kašnjenja 1...10 h
opseg vremenskog kašnjenja 0.1...1 s
nazivna izlazna struja 8 A
Širina 17.5 mm
tip kašnjenja B
Kratko ime uređaja RE17R
DOPUNSKE INFORMACIJE
sigurnosni podaci o pouzdanosti MTTFd = 296.8 godina
sigurnosni podaci o pouzdanosti B10d = 270000
Visina 90 mm
podešavanje tačnosti kašnjenja +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
puzna staza 4 kV/3 u skladu sa IEC 60664-1
maximum delay response 100 milisekundi
način upravljanja izborni prekidač prednji panel
otpornost izolacije 100 MOhm pri 500 V DC u skladu sa IEC 60664-1
maximum power consumption in W 0.6 W pri 24 V DC
maksimalna struja preklapanja 8 A AC/DC
materijal kontakata bez kadmijuma
snaga potrošnje u VA 0-32 VA pri 240 V AC
dielektrična snaga 2.5 kV 1 mA/1 minut 50 Hz u skladu sa IEC 61812-1
označavanje CE
opseg napona 0.85...1.1 Us
vreme reseta 120 milisekundi pri isključenju tipično
radna frekvencija u Hz 10 Hz
Masa proizvoda 0.07 kg
pozicija montaže bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču
naponski drift +/- 0.2 %/V
maksimalni napon preklapanja 250 V AC
povezivanje - priključci vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
povezivanje - priključci vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
funkcionalnost pulse signal
temperaturni drift +/- 0.05 %/°C
[Us] nazivni napon napajanja 24...240 V AC 50/60 Hz
[Us] nazivni napon napajanja 24 V DC
lokalna signalizacija LED indikator za kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno
lokalna signalizacija LED indikator 80 % ON i 20 % OFF za treperenje: izvršavanje zadate funkcije u toku
lokalna signalizacija LED indikator 5 % ON i 95 % OFF za treperenje:kelem nije pod naponom,vremenska f-ja nije aktivna (izuzev Di-D,Li-L)
minimalna struja preklapanja 10 mA pri 5 V DC
Napon ulaza 10 V
držač za montažu 35 mm DIN šina u skladu sa EN/IEC 60715
električna trajnost 100000 ciklusa za rezistivno opterećenje (8 A pri 250 V AC maksimum)
mehanička trajnost 10000000 ciklusa
kompatibilnost RE17
Prekidna moć 2000 VA
faktor opterećenja 100 %
materijal kućišta samogasivi
trajanje impulsa 100 ms sa opterećenjem u paraleli tipično
trajanje impulsa 30 ms tipično
time delay type B
[Uimp] nazivni podnosivi impulsni napon 5 kV tokom 1.2/50 µs
Dubina 72 mm
moment pritezanja 0.6-1 N.m u skladu sa IEC 60947-1
frekvencija napajanja 50...60 Hz +/- 5 %
tačnost ponavljanja +/- 0.5 % u skladu sa IEC 61812-1
OKRUžENJE
Sertifikacija proizvoda GL
Sertifikacija proizvoda cULus
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -20-60 °C
Standardi 2006/95/EC
Standardi EN 61000-6-2
Standardi EN 61000-6-3
Standardi EN 61000-6-4
Standardi IEC 61812-1
Standardi EN 61000-6-1
Standardi 2004/108/EC
otpornost na mikroprekide 20 milisekundi
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
otpornost na udare 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije 20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP20 u skladu sa IEC 60529 (priključni blok)
IP stepen zaštite IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite IP50 u skladu sa IEC 60529 (prednji panel)
Temperatura okoline za skladištenje -30-60 °C
relativna vlažnost 93-93 % bez kondenzacije u skladu sa IEC 60068-2-30
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1401008EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1401008EN
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
