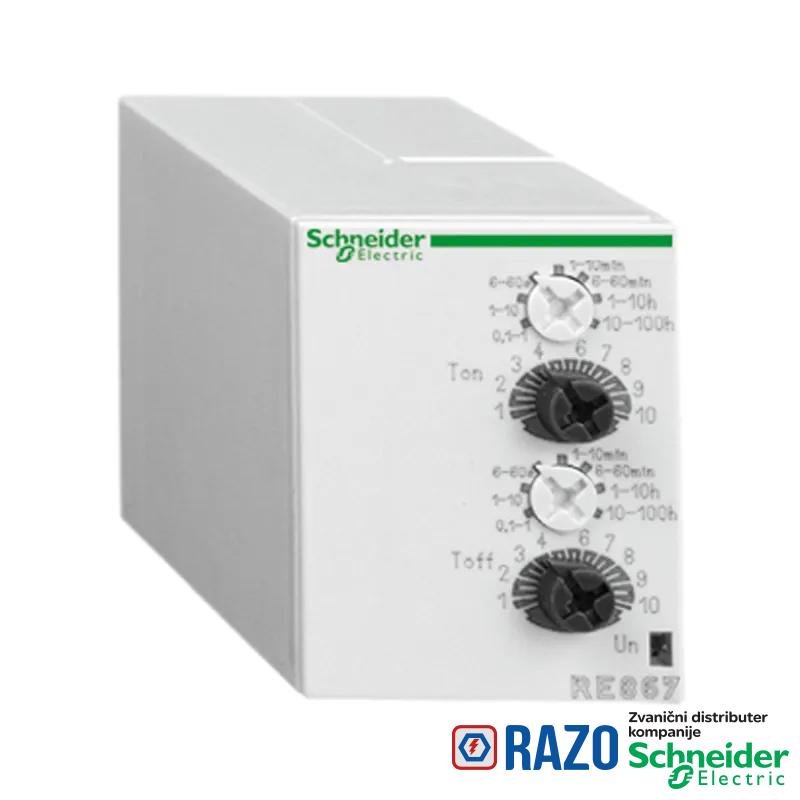

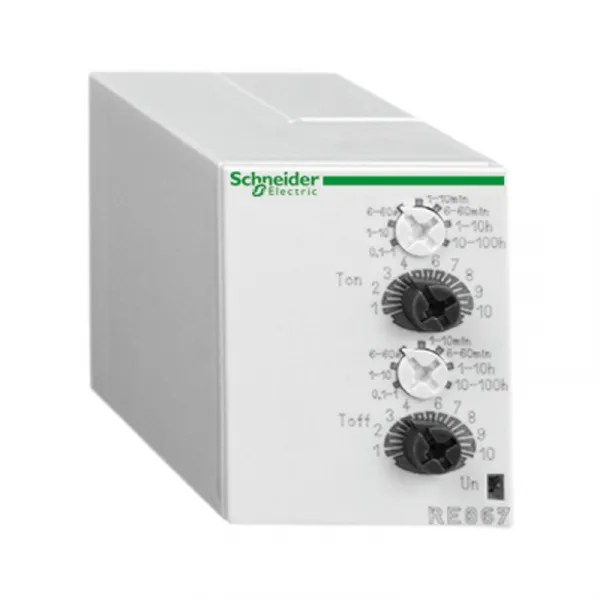

univerzalni utični vremenski relej - 0.1 s..60 min - 24..240 V AC - 2 OC

univerzalni utični vremenski relej - 0.1 s..60 min - 24..240 V AC - 2 OC

Šifra artikla: RE88867305
univerzalni utični vremenski relej - 0.1 s..60 min - 24..240 V AC - 2 OC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip digitalnog izlaza relej
Grupa proizvoda Zelio Time
Tip proizvoda ili komponente univerzalni vremenski relej
ime komponente RE88867
širina reda 35 mm
tip kontakata i sastav 2 C/O
opseg vremenskog kašnjenja 0.1...1 s
opseg vremenskog kašnjenja 1...10 min
opseg vremenskog kašnjenja 6...60 min
opseg vremenskog kašnjenja 1...10 s
opseg vremenskog kašnjenja 10...100 h
opseg vremenskog kašnjenja 6...60 s
opseg vremenskog kašnjenja 1...10 h
tip kašnjenja Di
tip kašnjenja W
tip kašnjenja Ht
tip kašnjenja At
tip kašnjenja D
tip kašnjenja B
tip kašnjenja Ac
tip kašnjenja A
tip kašnjenja H
tip kašnjenja C
DOPUNSKE INFORMACIJE
podešavanje tačnosti kašnjenja +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1
prekidna moć 80 W
puzna staza 4 kV/3 u skladu sa IEC 60664-1
Maksimalni napon preklapanja 250 V
materijal kontakata AgNi (bez kadmijuma)
minimalno trajanje impulsa 100 milisekundi podopterećenje
minimalno trajanje impulsa 30 milisekundi
maksimalna struja preklapanja 8 A
označavanje CE
opseg napona 0.85...1.1 Us
snaga potrošnje u VA 32 VA pri 240 V
Masa proizvoda 0.08 kg
električna trajnost 100000 ciklusa pri 8 A, 250 V za rezistivno opterećenje
naponski drift +/- 0.2 %/V
vreme reseta 100 milisekundi pri isključenju
temperaturni drift +/- 0.05 %/°C
[Us] nazivni napon napajanja 24 V DC
[Us] nazivni napon napajanja 24...240 V AC 50/60 Hz
podnosivi naponski udar 1 kV diferencijalni mod u skladu sa IEC 61000-4-5 nivo 3
podnosivi naponski udar 2 kV asimetrični napon u skladu sa IEC 61000-4-5 nivo 3
minimalna struja preklapanja 10 mA
lokalna signalizacija treperenje: izvršavanje zadate funkcije u toku: LED indikator (zelena)
lokalna signalizacija kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno: LED indikator (zelena)
lokalna signalizacija treperenje: kalem pod naponom, vremenska funkcija nije aktivna: LED indikator (zelena)
mehanička trajnost 5000000 ciklusa
Prekidna moć 2000 VA
faktor opterećenja 100 %
materijal kućišta samogasivi
[In] nazivna struja 8 A
električna veza utično podnožje 11 pin(ovi)
[Uimp] nazivni podnosivi impulsni napon 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1
[Uimp] nazivni podnosivi impulsni napon 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 61812-1
maximum power consumption in W 0.6 W pri 24 V
maximum power consumption in W 1.5 W pri 240 V
tačnost ponavljanja +/- 0.5 % u skladu sa IEC 61812-1
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda cURus
Sertifikacija proizvoda GL
Temperatura okoline za rad uređaja -20-60 °C
otpornost na elektromagnetna polja 10 V/m 80 MHz do 1 GHz u skladu sa ENV 50140/204 nivo 3
otpornost na elektromagnetna polja 10 V/m 80 MHz do 1 GHz u skladu sa IEC 61000-4-3 nivo 3
Standardi 73/23/EEC
Standardi EN 50081-1/2
Standardi 89/336/EEC
Standardi 93/68/EEC
Standardi IEC 61812-1
Standardi IEC 60669-2-3
Standardi EN 50082-1/2
emisije vezane sa vodovima i zračenjem klasa B u skladu sa EN 55022 (EN 55011 group 1)
otpornost na mikroprekide 10 milisekundi
immunity to voltage dips 30 % / 10 ms u skladu sa IEC 61000-4-11
immunity to voltage dips 60 % / 100 ms u skladu sa IEC 61000-4-11
immunity to voltage dips 95 % / 5 s u skladu sa IEC 61000-4-11
otpornost na vibracije 0.35 mm (f= 10-55 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP20 u skladu sa IEC 60529 (priključni blok)
IP stepen zaštite IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite IP50 u skladu sa IEC 60529 (prednji panel)
Temperatura okoline za skladištenje -30-60 °C
relativna vlažnost 93-93 % bez kondenzacije u skladu sa IEC 60068-2-3
otpornost na elektrostatičko pražnjenje 6 kV u kontaktu u skladu sa IEC 61000-4-2 nivo 3
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa IEC 61000-4-2 nivo 3
otpornost na elektromagnetna polja 10 V (0.15...80 MHz) u skladu sa ENV 50141 (IEC 61000-4-6)
otpornost na brze prelaze 1 kV u skladu sa IEC 61000-4-4 nivo 3 (spojnica za kapacitivno povezivanje)
otpornost na brze prelaze 2 kV u skladu sa IEC 61000-4-4 nivo 3 (direktno)
dielektrična snaga 2.5 kV za 1 mA/1 minut pri 50 Hz u skladu sa IEC 61812-1
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1310019EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
UGOVORNA GARANCIJA
Garancija 18 months
