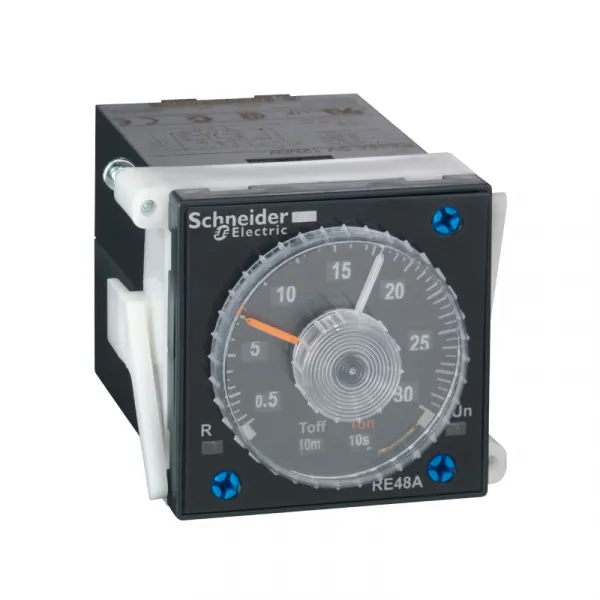

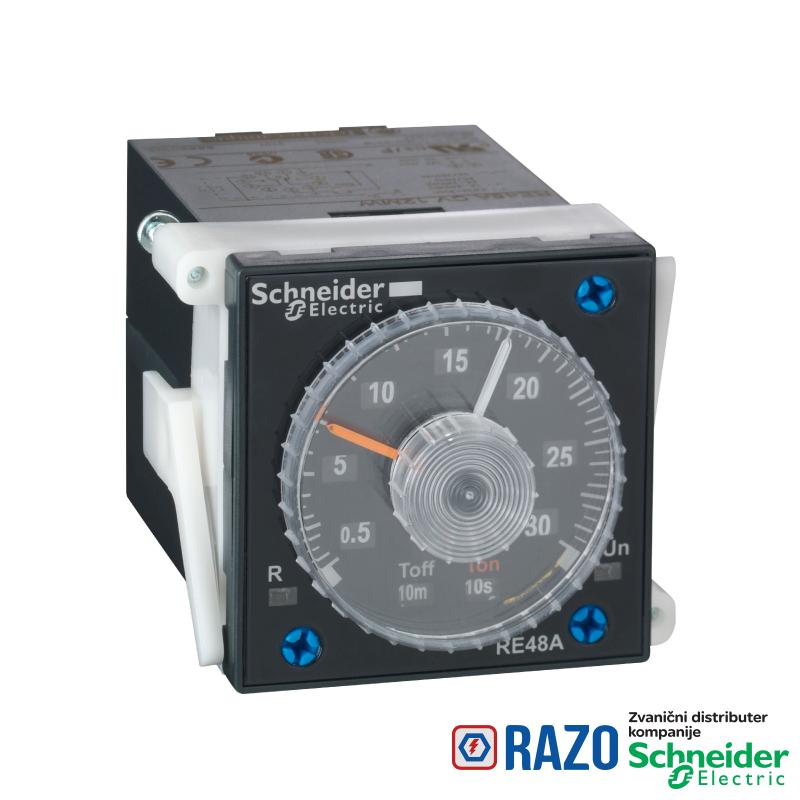

relej za asimetričnu povorku impulsa - 0.02 s..300 h - 24..240 V AC - 2 OC

relej za asimetričnu povorku impulsa - 0.02 s..300 h - 24..240 V AC - 2 OC

Šifra artikla: RE48ACV12MW
relej za asimetričnu povorku impulsa - 0.02 s..300 h - 24..240 V AC - 2 OC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
23.493,60 RSD
23.493,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
opseg napona 0.85...1.1 Us AC
opseg napona 0.9...1.1 Us DC
tip i sastav kontakta 2 C/O vremenski podesivi kontakti, AgNi (bez kadmijuma)
tip digitalnog izlaza relej
Grupa proizvoda Zelio Time
Tip proizvoda ili komponente elektronski vremenski relej
ime komponente RE48A
[Us] nazivni napon napajanja 24...240 V AC/DC 50/60 Hz
opseg vremenskog kašnjenja 0.2...12 min
opseg vremenskog kašnjenja 5...300 s
opseg vremenskog kašnjenja 0.02...1.2 s
opseg vremenskog kašnjenja 0.5...30 min
opseg vremenskog kašnjenja 5...300 h
opseg vremenskog kašnjenja 0.2...12 h
opseg vremenskog kašnjenja 0.2...12 s
opseg vremenskog kašnjenja 0.5...30 s
opseg vremenskog kašnjenja 2...120 s
opseg vremenskog kašnjenja 0.05...3 s
opseg vremenskog kašnjenja 2...120 min
opseg vremenskog kašnjenja 5...300 min
opseg vremenskog kašnjenja 0.5...30 h
opseg vremenskog kašnjenja 2...120 h
[In] nazivna struja 5 A
električna veza utično podnožje 11 pin(ovi)
tip kašnjenja Li
tip kašnjenja L
DOPUNSKE INFORMACIJE
napon izlaza 240 V pri 5 A AC-12
napon izlaza 30 V pri 2 A DC-13
napon izlaza 240 V pri 1.5 A AC-15
snaga potrošnje u W 0.5 W pri 24 V
snaga potrošnje u W 1.7 W pri 240 V
podešavanje tačnosti kašnjenja +/- 5 % od pune skale pri 25 °C u skladu sa IEC 61812-1
način upravljanja izborni prekidač prednji panel
Nosači za montažu montaža na podnožje
Nosači za montažu montaža na ploču (uz opremu koja se isporučuje sa proizvodom)
temperaturni drift +/- 0.02 %/°C od maksimalno podešene vrednosti u skladu sa IEC 61812-1
"pick up" trajanje 55 milisekundi
maksimalna struja preklapanja 5 A
označavanje CE
veličina prednje maske proizvoda 48 x 48 mm
Masa proizvoda 0.14 kg
minimalno trajanje impulsa 20 milisekundi
vreme reseta 25 milisekundi pri isključenju
snaga potrošnje u VA 1.1 VA pri 24 V
snaga potrošnje u VA 4.8 VA pri 240 V
maksimalni napon preklapanja 250 V AC/DC
funkcionalnost asimetrija
podnosivi naponski udar 1 kV diferencijalni režim u skladu sa IEC 61000-4-5 nivo 3
podnosivi naponski udar 2 kV asimetrični režim u skladu sa IEC 61000-4-5 nivo 3
drift napona +/- 0.2 %/V od maksimalno podešene vrednosti pri 48...240 V
drift napona +/- 1 %/V od maksimalno podešene vrednosti pri 24...48 V
električna trajnost 100000 ciklusa
minimalna struja preklapanja 100 mA
lokalna signalizacija stanje relejnog izlaza: 1 LED (žuta)
lokalna signalizacija treperenje: relej pod naponom, izvršavanje zadate funkcije u toku: LED indikator (zelena)
lokalna signalizacija kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno: LED indikator (zelena)
mehanička trajnost 30000000 ciklusa
kompatibilnost RE48
faktor opterećenja 100 %
materijal kućišta samogasivi
prekidna moć 1250 VA
time delay type L, Li
tačnost ponavljanja +/- 0.2 % maksimalno podešene vrednosti u skladu sa IEC 61812-1
OKRUžENJE
Sertifikacija proizvoda GL
Sertifikacija proizvoda UL
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda cULus
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -20-50 °C
otpornost na elektromagnetna polja 10 V/m 26 MHz do 1 GHz u skladu sa EN/IEC 61000-4-3 nivo 3
Standardi EN 50081-1/2
Standardi EN 50082-1/2
Standardi IEC 61812-1
Standardi 93/68/EEC
Standardi 89/336/EEC
Standardi IEC 60669-2-3
Standardi 73/23/EEC
emisije vezane sa vodovima i zračenjem klasa B 0.15...30 MHz u skladu sa EN 55022 (EN 55011 group 1)
otpornost na mikroprekide 10 milisekundi
zaštita protiv električnog udara 4 kV class III u skladu sa IEC 60664-1
zaštita protiv električnog udara 4 kV class III u skladu sa IEC 61812-1
immunity to voltage dips 30 % / 10 ms u skladu sa EN/IEC 61000-4-11
immunity to voltage dips 60 % / 100 ms u skladu sa EN/IEC 61000-4-11
immunity to voltage dips 95 % / 5 s u skladu sa EN/IEC 61000-4-11
otpornost na vibracije 0.35 mm (f= 10-55 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite IP50 u skladu sa IEC 60529 (prednji deo)
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 93-93 % bez kondenzacije u skladu sa IEC 60068-2-3
otpornost na elektrostatičko pražnjenje 6 kV u kontaktu u skladu sa EN/IEC 61000-4-2 nivo 3
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 nivo 3
drift vlažnosti +/- 0.05 %/%RH od maksimalne vrednosti podešavanja u skladu sa IEC 61812-1
otpornost na elektromagnetna polja 10 V (0.15...80 MHz) u skladu sa EN/IEC 61000-4-6 nivo 3
dielektrična snaga 1 kV 1 mA/1 minut u skladu sa IEC 61812-1
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 nivo 4 (spojnica za kapacitivno povezivanje)
otpornost na brze prelaze 4 kV u skladu sa EN/IEC 61000-4-4 nivo 4 (direktno)
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1512002EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1512002EN
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
UGOVORNA GARANCIJA
Garancija 18 months
