OSNOVNE INFORMACIJE
opseg napona	0.85...1.1 Us AC
opseg napona	0.9...1.1 Us DC
tip i sastav kontakta	2 C/O vremenski podesivi kontakti, AgNi (bez kadmijuma)
tip digitalnog izlaza	relej

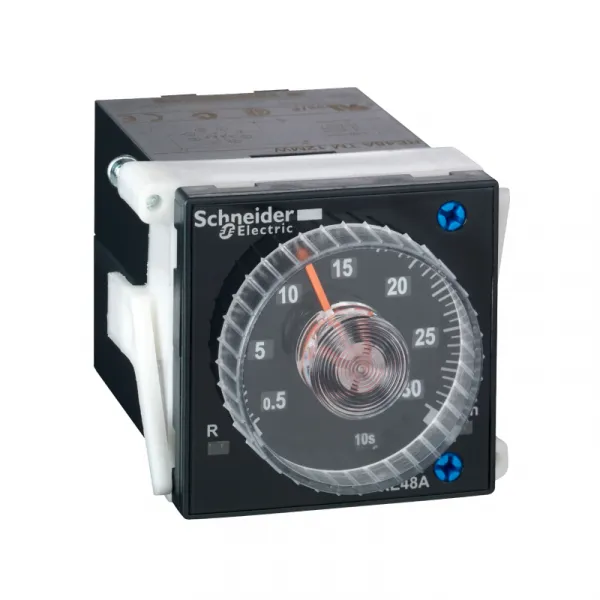

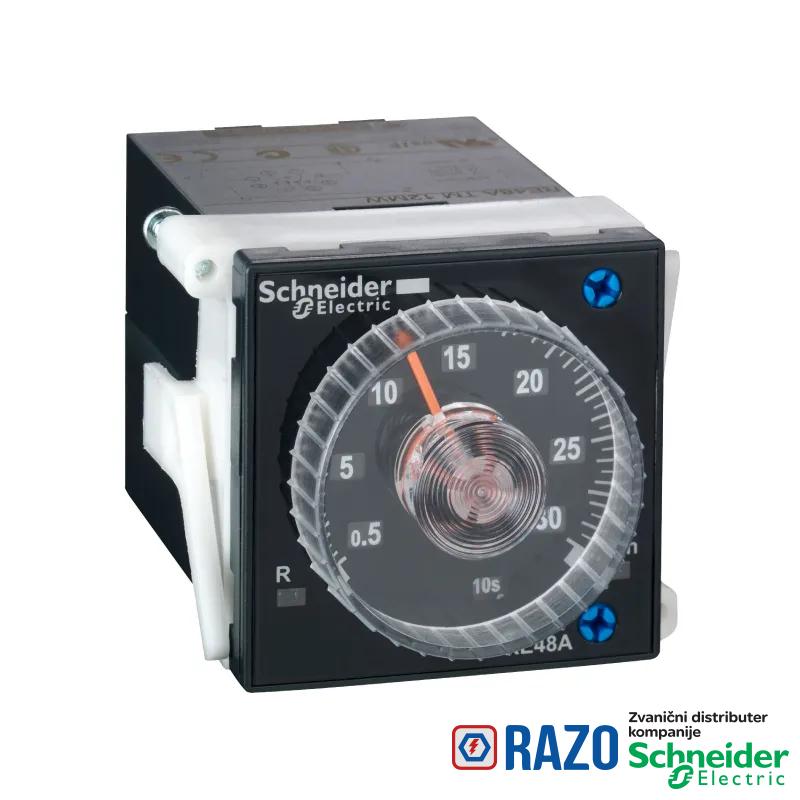

Grupa proizvoda	Zelio Time
Tip proizvoda ili komponente	elektronski vremenski relej
ime komponente	RE48
[Us] nazivni napon napajanja	24...240 V AC/DC 50/60 Hz
opseg vremenskog kašnjenja	5...300 h
opseg vremenskog kašnjenja	2...120 min
opseg vremenskog kašnjenja	0.5...30 h
opseg vremenskog kašnjenja	0.2...12 h
opseg vremenskog kašnjenja	0.2...12 min
opseg vremenskog kašnjenja	0.2...12 s
opseg vremenskog kašnjenja	0.5...30 min
opseg vremenskog kašnjenja	2...120 h
opseg vremenskog kašnjenja	2...120 s
opseg vremenskog kašnjenja	0.02...1.2 s
opseg vremenskog kašnjenja	0.5...30 s
opseg vremenskog kašnjenja	5...300 s
opseg vremenskog kašnjenja	0.05...3 s
opseg vremenskog kašnjenja	5...300 min
[In] nazivna struja	5 A
električna veza	utično podnožje 8 pin(ovi)
tip kašnjenja	A

DOPUNSKE INFORMACIJE
napon izlaza	240 V pri 5 A AC-12
napon izlaza	30 V pri 2 A DC-13
napon izlaza	240 V pri 1.5 A AC-15
snaga potrošnje u W	0.5 W pri 24 V
snaga potrošnje u W	1.7 W pri 240 V
podešavanje tačnosti kašnjenja	+/- 5 % od pune skale pri 25 °C u skladu sa IEC 61812-1
način upravljanja	izborni prekidač prednji panel
Nosači za montažu	montaža na ploču (uz opremu koja se isporučuje sa proizvodom)
Nosači za montažu	montaža na podnožje
temperaturni drift	+/- 0.02 %/°C od maksimalno podešene vrednosti u skladu sa IEC 61812-1
"pick up" trajanje	55 milisekundi
maksimalna struja preklapanja	5 A
označavanje	CE
veličina prednje maske proizvoda	48 x 48 mm
Masa proizvoda	0.14 kg
minimalno trajanje impulsa	20 milisekundi
vreme reseta	25 milisekundi pri isključenju
snaga potrošnje u VA	1.1 VA pri 24 V
snaga potrošnje u VA	4.8 VA pri 240 V
maksimalni napon preklapanja	250 V AC/DC
funkcionalnost	vremenska zakasnelo uključenje
podnosivi naponski udar	1 kV diferencijalni režim u skladu sa IEC 61000-4-5 nivo 3
podnosivi naponski udar	2 kV asimetrični režim u skladu sa IEC 61000-4-5 nivo 3
drift napona	+/- 0.2 %/V od maksimalno podešene vrednosti pri 48...240 V
drift napona	+/- 1 %/V od maksimalno podešene vrednosti pri 24...48 V
električna trajnost	100000 ciklusa
minimalna struja preklapanja	100 mA
lokalna signalizacija	stanje relejnog izlaza: 1 LED (žuta)
lokalna signalizacija	treperenje: relej pod naponom, izvršavanje zadate funkcije u toku: LED indikator (zelena)
lokalna signalizacija	kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno: LED indikator (zelena)
mehanička trajnost	30000000 ciklusa
kompatibilnost	RE48
faktor opterećenja	100 %
materijal kućišta	samogasivi
prekidna moć	1250 VA
time delay type	A
tačnost ponavljanja	+/- 0.2 % maksimalno podešene vrednosti u skladu sa IEC 61812-1

OKRUžENJE
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	cULus
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	CSA
Temperatura okoline za rad uređaja	-20-50 °C
otpornost na elektromagnetna polja	10 V/m 26 MHz do 1 GHz u skladu sa IEC 61000-4-3 nivo 3
Standardi	73/23/EEC
Standardi	93/68/EEC
Standardi	EN 50082-1/2
Standardi	89/336/EEC
Standardi	EN 50081-1/2
Standardi	IEC 61812-1
Standardi	IEC 60669-2-3
emisije vezane sa vodovima i zračenjem	klasa B 0.15...30 MHz u skladu sa EN 55022 (EN 55011 group 1)
otpornost na mikroprekide	10 milisekundi
zaštita protiv električnog udara	4 kV class III u skladu sa IEC 60664-1
zaštita protiv električnog udara	4 kV class III u skladu sa IEC 61812-1
immunity to voltage dips	30 % / 10 ms u skladu sa EN/IEC 61000-4-11
immunity to voltage dips	60 % / 100 ms u skladu sa EN/IEC 61000-4-11
immunity to voltage dips	95 % / 5 s u skladu sa EN/IEC 61000-4-11
otpornost na vibracije	0.35 mm (f= 10-55 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite	IP50 u skladu sa IEC 60529 (prednji deo)
Temperatura okoline za skladištenje	-40-70 °C
relativna vlažnost	93-93 % bez kondenzacije u skladu sa IEC 60068-2-3
otpornost na elektrostatičko pražnjenje	6 kV u kontaktu u skladu sa EN/IEC 61000-4-2 nivo 3
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 nivo 3
drift vlažnosti	+/- 0.05 %/%RH od maksimalne vrednosti podešavanja u skladu sa IEC 61812-1
otpornost na elektromagnetna polja	10 V (0.15...80 MHz) u skladu sa EN/IEC 61000-4-6 nivo 3
dielektrična snaga	1 kV 1 mA/1 minut u skladu sa IEC 61812-1
otpornost na brze prelaze	2 kV u skladu sa EN/IEC 61000-4-4 nivo 4 (spojnica za kapacitivno povezivanje)
otpornost na brze prelaze	4 kV u skladu sa EN/IEC 61000-4-4 nivo 4 (direktno)

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1512002EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1512002EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
