OSNOVNE INFORMACIJE
zaključavanje zakretne ručice	1 do 3 katanca 4-8 mm
boja prednje pločice sa ručicom	crna
boja drške	crna

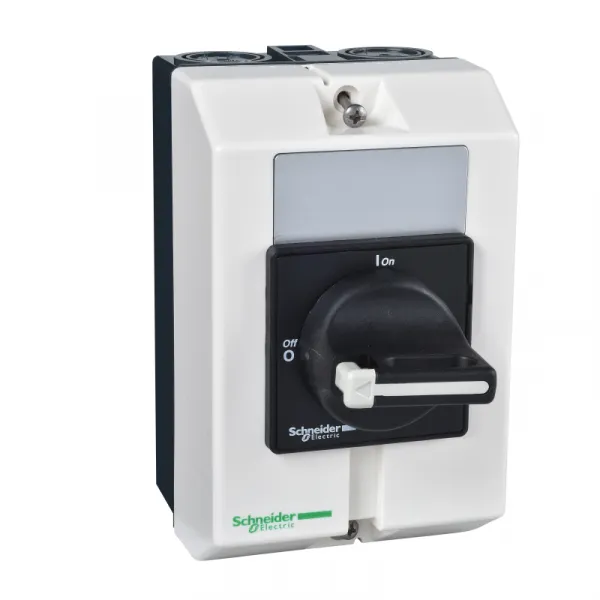

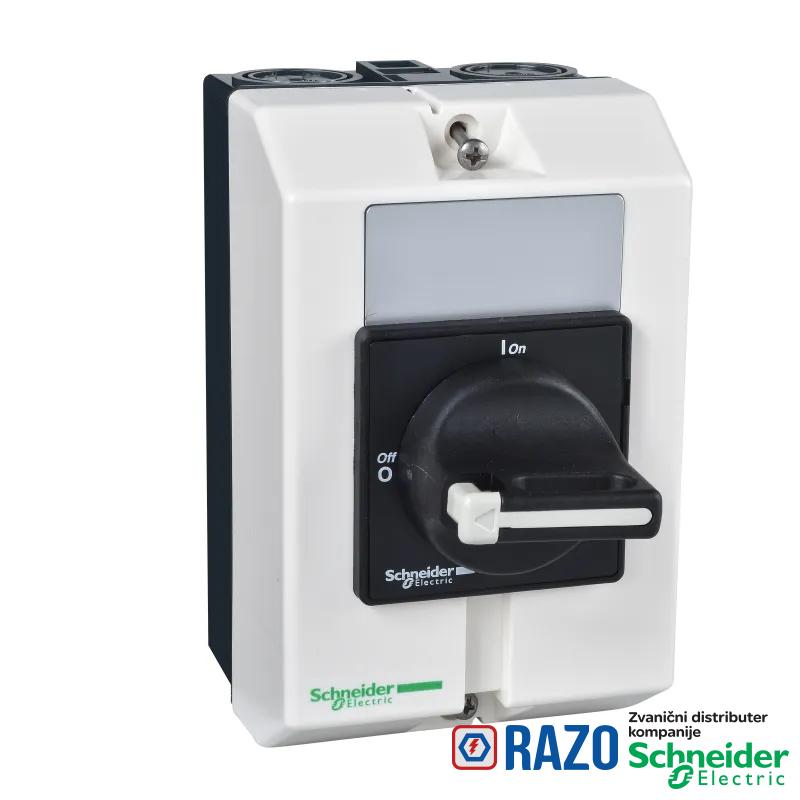

Tip proizvoda ili komponente	rastavljač u kućištu
ime proizvoda	TeSys VARIO
nivo performansi	visoke performanse
grupa proizvoda	TeSys
Tip upravljanja	zakretna ručica
Broj polova	3P
Primena uređaja	preventivno održavanje
Kratko ime uređaja	VBF

DOPUNSKE INFORMACIJE
[Ue] nazivni napon	690 V AC
Visina	146 mm
klasa rada sa prekidima	30
[Ithe] dozvoljena termička struja u ormanu	32 A
označavanje	0 - 1
dimenzija baze	60 x 60 mm
Masa proizvoda	0.5 kg
moć uključenja	400 A pri 400 V AC-21A
moć uključenja	400 A pri 400 V AC-22A
moć uključenja	400 A pri 400 V AC-23A
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	vijčani priključni blokovi kabl 10-10 mm² - krutost kabla: jednožični
povezivanje - priključci	vijčani priključni blokovi kabl 6-6 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom
[Icm] nazivna kratkospojna moć uključenja	1 kA pri 400 V na Ipeak
električna trajnost	100000 ciklusa AC-21
električna trajnost	30000 ciklusa DC-1...5
Karakteristike životne sredine	standardna sredina
pogodno za izolaciju	da
[Ie] nazivna struja	29 A (AC-23A) pri 400 V
mehanička trajnost	100000 ciklusa
kompatibilnost	zatvoren rastavljač
otpornost na vatru	960 °C u skladu sa IEC 60595-2-1
Širina	90 mm
moment pritezanja	2.1-2.1 N.m - na vijčani priključni blokovi
Dubina	131 mm
prekidna moć	320 A pri 400 V (AC-21A)
prekidna moć	320 A pri 400 V (AC-22A)
prekidna moć	320 A pri 400 V (AC-23A)
nazivna snaga u W	15 kW pri 400 V (AC-23)
nazivna snaga u W	11 kW pri 400 V (AC-3)
nazivna uslovna struja kratkog spoja	10 kA pri 400 V - odgovarajući osigurač 50 A aM
nazivna uslovna struja kratkog spoja	10 kA pri 400 V - odgovarajući osigurač 50 A gG
[Icw] kratkotrajna podnosiva struja kratkog spoja	480 A pri 400 V 1 s

OKRUžENJE
Temperatura okoline za rad uređaja	-20-50 °C
Standardi	IEC 60204
Standardi	IEC 60947-4-1
IP stepen zaštite	IP65 u skladu sa IEC 60529
zaštitni tretman	TC
mehanička robusnost	vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6
mehanička robusnost	udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP111273EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
