| OSNOVNE INFORMACIJE | |
|---|---|
| način montaže zakretne ručice | direktna |
| Tip mreže | DC |
| Tip mreže | AC |
| boja prednje pločice sa ručicom | crna |
| boja drške | crna |

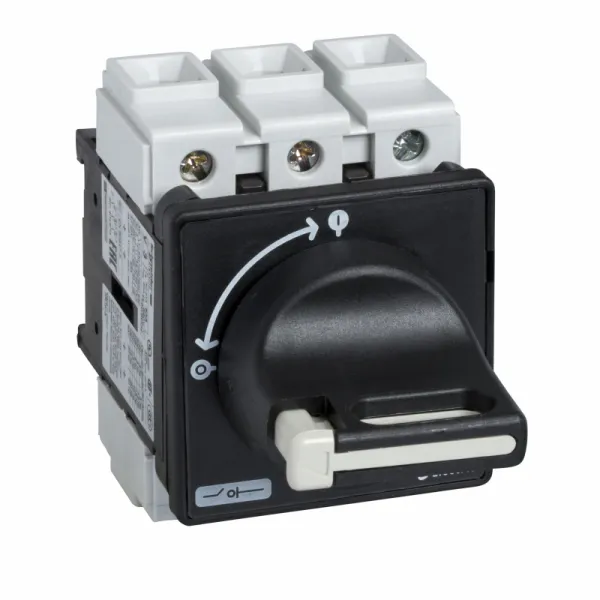

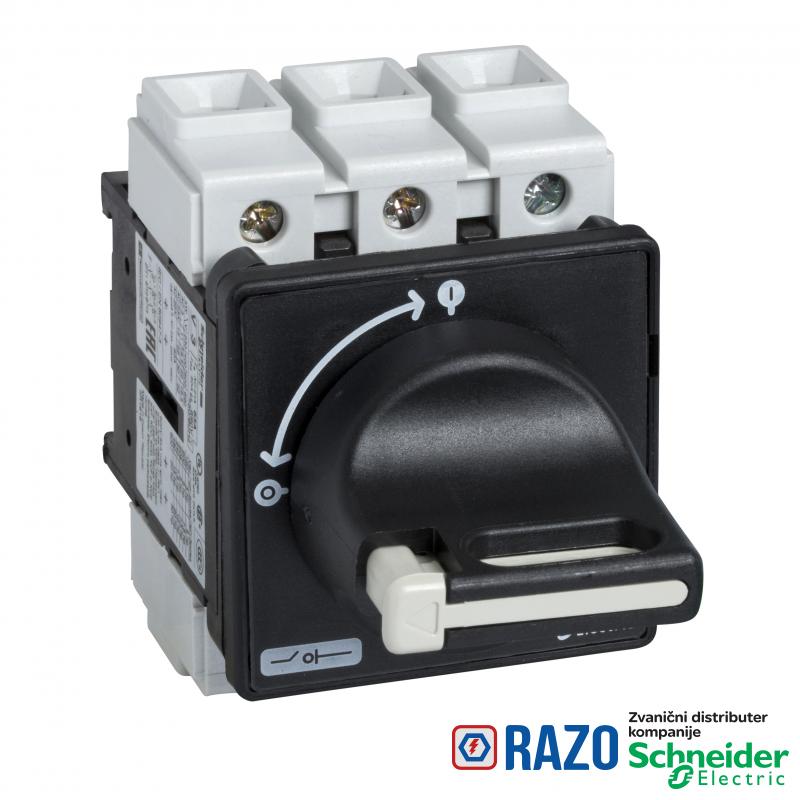

| Tip proizvoda ili komponente | rastavljač |
| ime proizvoda | TeSys VARIO |
| nivo performansi | visoke performanse |
| grupa proizvoda | TeSys |
| Tip upravljanja | zakretna ručica |
| tip kontakata i sastav | 3 NO |
| pogodno za izolaciju | da |
| Broj polova | 3P |
| Primena uređaja | preventivno održavanje |
| Kratko ime uređaja | VBF |
| DOPUNSKE INFORMACIJE | |
|---|---|
| zaključavanje zakretne ručice | 1 do 3 katanca 4-8 mm |
| [Ue] nazivni napon | 690 V AC 50/60 Hz |
| Visina | 74 mm |
| klasa rada sa prekidima | 30 |
| [Ith] dozvoljena termička struja u vazduhu | 12 A |
| način fiksiranja | sa 4 zavrtnja za ručica |
| [Ithe] dozvoljena termička struja u ormanu | 10 A |
| označavanje | 0 - 1 |
| dimenzija baze | 60 x 60 mm |
| Masa proizvoda | 0.25 kg |
| moć uključenja | 120 A pri 400 V AC-21A |
| moć uključenja | 120 A pri 400 V AC-22A |
| moć uključenja | 120 A pri 400 V AC-23A |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi kabl 10-10 mm² - krutost kabla: jednožični |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi kabl 6-6 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom |
| [Icm] nazivna kratkospojna moć uključenja | 1 kA pri 400 V na Ipeak |
| električna trajnost | 100000 ciklusa AC-21 |
| električna trajnost | 30000 ciklusa DC-1 |
| električna trajnost | 30000 ciklusa DC-2 |
| električna trajnost | 30000 ciklusa DC-3 |
| električna trajnost | 30000 ciklusa DC-4 |
| električna trajnost | 30000 ciklusa DC-5 |
| [Ie] nazivna radna struja | 8.1 A AC-23 Ue: 400 V |
| držač za montažu | ručica: vrata |
| držač za montažu | prekidač: vrata |
| mehanička trajnost | 100000 ciklusa |
| kompatibilnost | glavni rastavljač |
| Širina | 60 mm |
| moment pritezanja | kolo napajanja: 2.1-2.1 N.m - na vijčani priključni blokovi |
| sastav uređaja | prekidač |
| sastav uređaja | ručica |
| prekidna moć | 120 A pri 400 V (AC-21A) |
| prekidna moć | 120 A pri 400 V (AC-22A) |
| prekidna moć | 120 A pri 400 V (AC-23A) |
| nazivna snaga u W | 3 kW pri 400...415 V (AC-3) |
| nazivna snaga u W | 4 kW pri 500 V (AC-3) |
| nazivna snaga u W | 1.5 kW pri 230...240 V (AC-3) |
| nazivna snaga u W | 5.5 kW pri 500 V (AC-23A) |
| nazivna snaga u W | 5.5 kW pri 690 V (AC-3) |
| nazivna snaga u W | 7.5 kW pri 690 V (AC-23A) |
| nazivna snaga u W | 3 kW pri 230...240 V (AC-23A) |
| nazivna snaga u W | 4 kW pri 400...415 V (AC-23A) |
| nazivna uslovna struja kratkog spoja | 10 kA pri 400 V - odgovarajući osigurač 12 A aM |
| nazivna uslovna struja kratkog spoja | 10 kA pri 400 V - odgovarajući osigurač 12 A gG |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 300 A pri 400 V 1 s |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC |
| Temperatura okoline za rad uređaja | -20-50 °C |
| Standardi | IEC 60947-3 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP65 |
| zaštitni tretman | TC |
| mehanička robusnost | vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6 |
| mehanička robusnost | udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27 |
| otpornost na vatru | 960 °C u skladu sa IEC 60695-2-1 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110227EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
