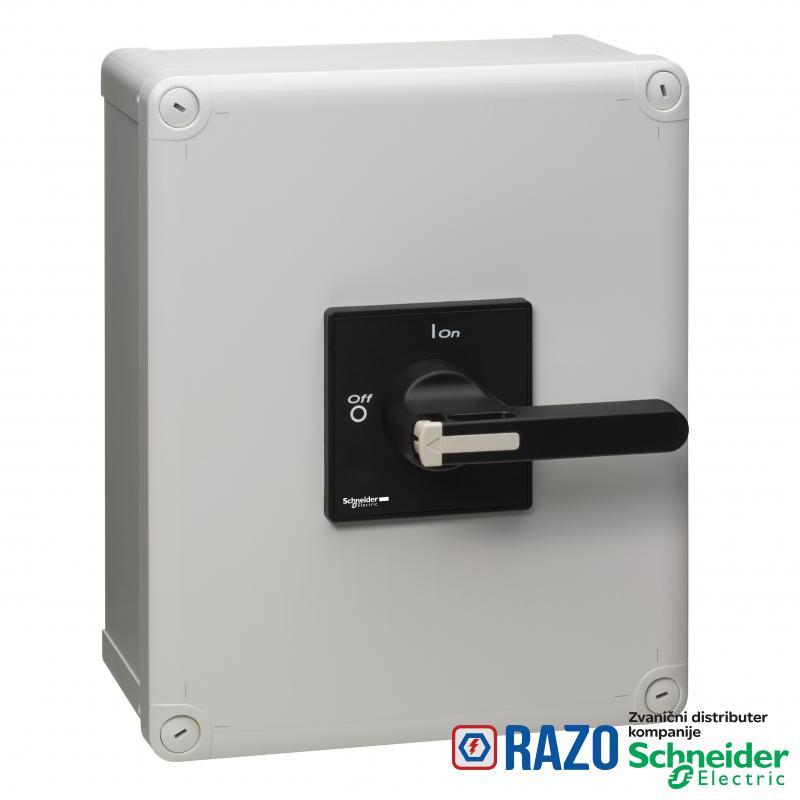

TeSys VARIO - rastavljač u kućištu - 140 A

TeSys VARIO - rastavljač u kućištu - 140 A

Šifra artikla: VBF6GEN
TeSys VARIO - rastavljač u kućištu - 140 A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
44.050,80 RSD
44.050,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
zaključavanje zakretne ručice 1 do 3 katanca 4-8 mm
boja prednje pločice sa ručicom crna
boja drške crna
Tip proizvoda ili komponente rastavljač u kućištu
ime proizvoda TeSys VARIO
nivo performansi visoke performanse
grupa proizvoda TeSys
Tip upravljanja zakretna ručica
Broj polova 3P
tip ručice dugačka ručica
Primena uređaja preventivno održavanje
Kratko ime uređaja VBF
DOPUNSKE INFORMACIJE
[Ue] nazivni napon 690 V AC
Visina 291 mm
klasa rada sa prekidima 30
[Ithe] dozvoljena termička struja u ormanu 140 A
označavanje 0 - 1
dimenzija baze 90 x 90 mm
Masa proizvoda 2.19 kg
moć uključenja 1750 A pri 400 V AC-21A
moć uključenja 1750 A pri 400 V AC-22A
moć uključenja 1750 A pri 400 V AC-23A
[Uimp] nazivni podnosivi impulsni napon 8 kV
povezivanje - priključci vijčani priključni blokovi kabl 70-70 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom
povezivanje - priključci vijčani priključni blokovi kabl 95-95 mm² - krutost kabla: jednožični
[Icm] nazivna kratkospojna moć uključenja 2.8 kA pri 400 V na Ipeak
električna trajnost 30000 ciklusa AC-21
električna trajnost 30000 ciklusa DC-1...5
Karakteristike životne sredine standardna sredina
pogodno za izolaciju da
[Ie] nazivna struja 83 A (AC-23A) pri 400 V
mehanička trajnost 30000 ciklusa
kompatibilnost zatvoren rastavljač
otpornost na vatru 960 °C u skladu sa IEC 60595-2-1
Širina 241 mm
moment pritezanja 22.6-22.6 N.m - na vijčani priključni blokovi
Dubina 191 mm
prekidna moć 1400 A pri 400 V (AC-21A)
prekidna moć 1400 A pri 400 V (AC-22A)
prekidna moć 1400 A pri 400 V (AC-23A)
nazivna snaga u W 45 kW pri 400 V (AC-23)
nazivna snaga u W 37 kW pri 400 V (AC-3)
nazivna uslovna struja kratkog spoja 10 kA pri 400 V - odgovarajući osigurač 200 A aM
nazivna uslovna struja kratkog spoja 10 kA pri 400 V - odgovarajući osigurač 200 A gG
[Icw] kratkotrajna podnosiva struja kratkog spoja 2100 A pri 400 V 1 s
OKRUžENJE
Temperatura okoline za rad uređaja -20-50 °C
Standardi IEC 60947-4-1
Standardi IEC 60204
IP stepen zaštite IP65 u skladu sa IEC 60529
zaštitni tretman TC
mehanička robusnost vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6
mehanička robusnost udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP111273EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
