| OSNOVNE INFORMACIJE | |
|---|---|
| [Ui] nazivni napon izolacije | kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa CSA |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa UL |
| Signalna funkcija | alarm |
| Tip mreže | AC |
| podešavanje termičkog preopterećenja | 60-100 A |
| Upotreba releja | zaštita motora |

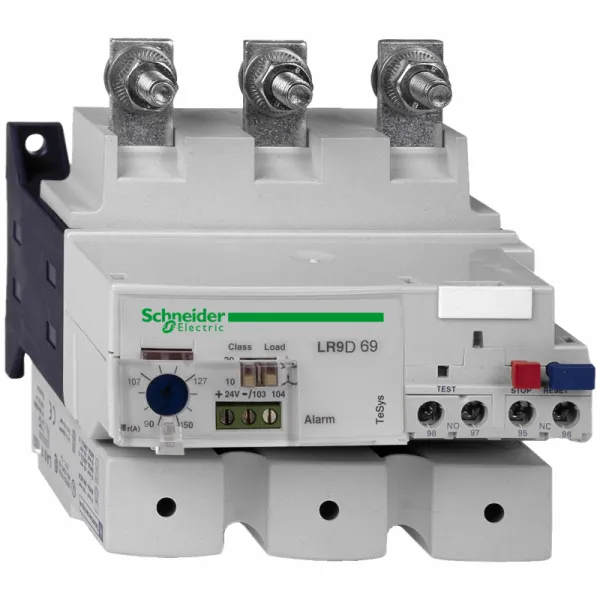

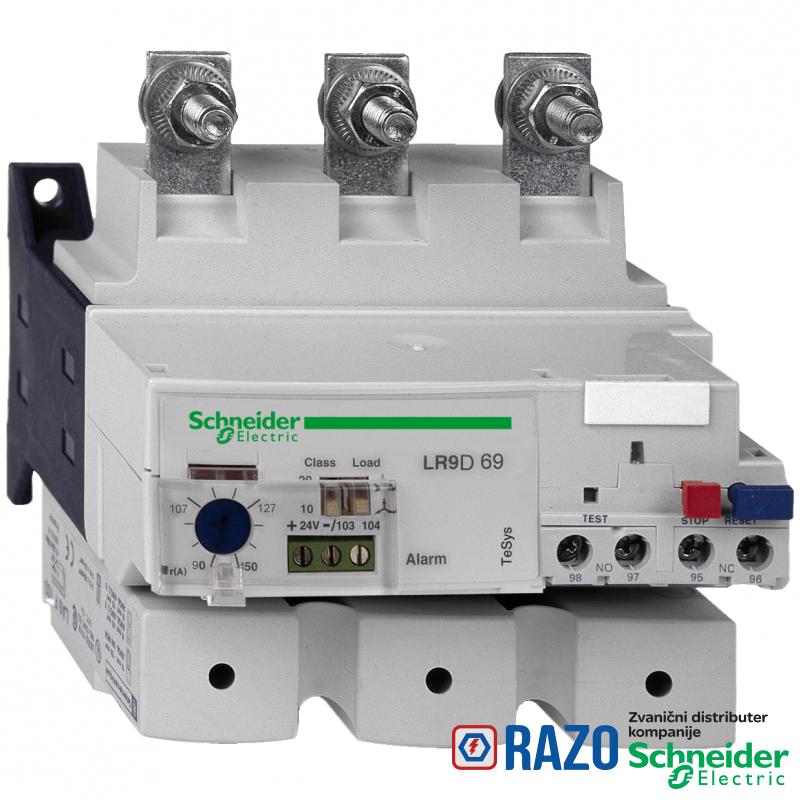

| Tip proizvoda ili komponente | elektronski relej termičkog preopterećenja |
| ime proizvoda | TeSys LRD |
| Kompatibilnost proizvoda | NSX prekidač |
| Kompatibilnost proizvoda | LC1D115 |
| Kompatibilnost proizvoda | LC1D150 |
| Kratko ime uređaja | LR9D |
| grupa proizvoda | TeSys |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50...60 Hz |
| ograničenje napona napajanja | 17-32 V |
| [Ith] dozvoljena termička struja u vazduhu | 5 A za signalno kolo |
| prag okidanja | 1.05 +/- 0.06 In alarm u skladu sa IEC 60947-4-1 |
| prag okidanja | 1.12 +/- 0.06 In isključivanje u skladu sa IEC 60947-4-1 |
| povezivanje - priključci | kolo napajanja: sabirnice |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo alarma: vijčani priključni blokovi 1 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| osetljivost gubitka faze | okidanje u 4 s +/- 20 % u skladu sa IEC 60947-4-1 |
| [Ue] nazivni napon | 690 V 50...60 Hz |
| preklopna moć u mA | 0...150 mA |
| moment pritezanja | kolo alarma: 0.45 N.m - na vijčani priključni blokovi |
| moment pritezanja | kolo napajanja: 18 N.m - na sabirnice M8 |
| moment pritezanja | upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi |
| način upravljanja | crvena taster: zaustavljanje |
| način upravljanja | plava taster: reset |
| držač za montažu | ispod kontaktora |
| držač za montažu | šina |
| kompatibilnost | LR9D |
| Dubina | 132 mm |
| [Us] nazivni napon napajanja | 24 V DC |
| pripadajući osigurač | 5 A gG za signalno kolo |
| Masa proizvoda | 0.9 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 61000-4-5 |
| temperaturna kompenzacija | -20-60 °C |
| maximum voltage drop | <2.5 V zatvoreno stanje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | UL 508 |
| Sertifikacija proizvoda | CSA 22-2 |
| Mehanička robusnost | vibracije: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
| Mehanička robusnost | udara: 13 Gn za 11 ms u skladu sa IEC 60068-2-7 |
| Temperatura okoline za skladištenje | -60-70 °C |
| Standardi | IEC 255-8 |
| Standardi | EN 60947-4-1 |
| Standardi | VDE 0660 |
| Standardi | IEC 60947-4-1 |
| Standardi | IEC 255-17 |
| zaštitni tretman | TH u skladu sa IEC 60068 |
| nadmorska visina za rad uređaja | <= 2000 m bez promene karakteristika |
| temperatura okoline za rad | -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1 |
| dielektrična snaga | 6 kV pri 50 Hz u skladu sa IEC 60255-5 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI100406 |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP080207EN |
| Status održive ponude | Green Premium proizvod |
| EU RoHS direktiva | Usaglašeno |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
