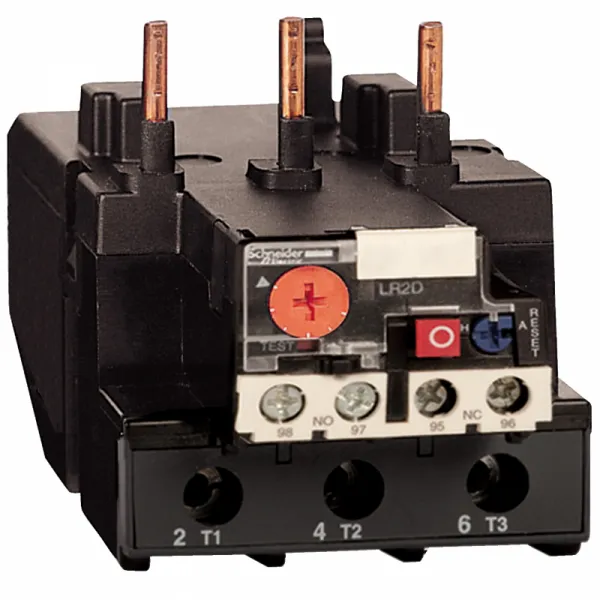

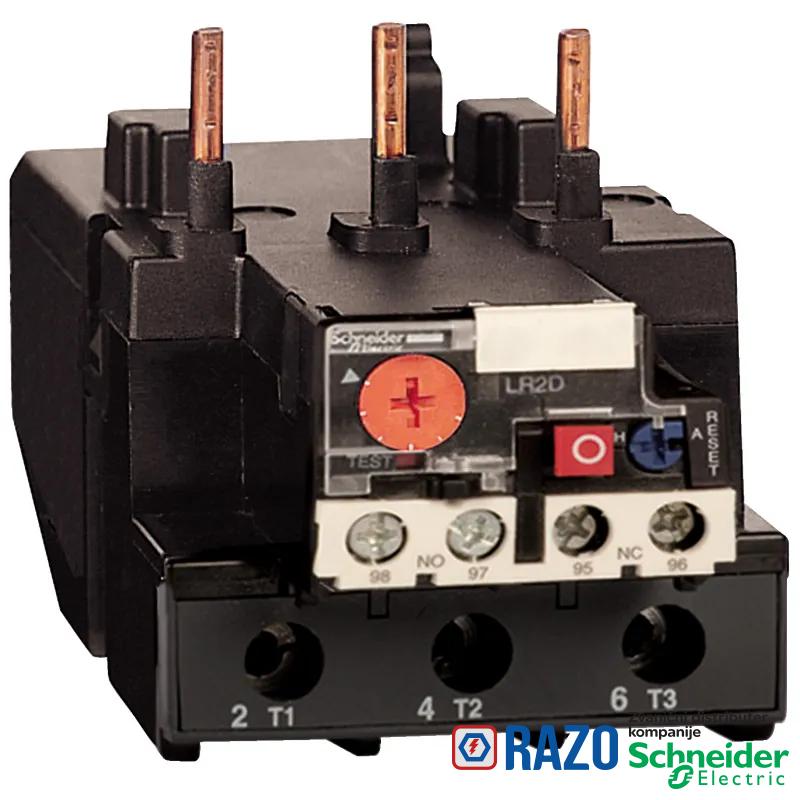

TeSys LRD termički relej - 63...80 A - klasa 20

TeSys LRD termički relej - 63...80 A - klasa 20

Šifra artikla: LR2D3563
TeSys LRD termički relej - 63...80 A - klasa 20
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
38.472,00 RSD
38.472,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa CSA
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa UL
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
Tip mreže AC
Tip mreže DC
podešavanje termičkog preopterećenja 63-80 A
Upotreba releja zaštita motora
Tip proizvoda ili komponente diferencijalni termički relej preopterećenja
ime proizvoda TeSys LRD
Kompatibilnost proizvoda LC1D95
Kompatibilnost proizvoda LC1D80
Kratko ime uređaja LR2D
grupa proizvoda TeSys
DOPUNSKE INFORMACIJE
Mrežna frekvencija 0...400 Hz
Visina 100 mm
dopustiva struja 0.72 A pri 500 V AC-15 za signalno kolo
dopustiva struja 0.06 A pri 440 V DC-13 za signalno kolo
[Ith] dozvoljena termička struja u vazduhu 5 A za signalno kolo
prag okidanja 1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 4-35 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 4-35 mm² fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 4-35 mm² jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² jednožični bez kablovskog završetka
osetljivost gubitka faze struja okidanja 130 % od Ir u dve faze, poslednja na 0
[Ue] nazivni napon 690 V AC 0...400 Hz
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi
moment pritezanja kolo napajanja: 9 N.m - na vijčani priključni blokovi
način upravljanja crvena taster: zaustavljanje
način upravljanja plava taster: reset
držač za montažu ploča, sa posebnim priborom
držač za montažu šina, sa posebnim priborom
držač za montažu ispod kontaktora
kompatibilnost LR2D
Širina 75 mm
Dubina 121 mm
Masa proizvoda 0.535 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV
temperaturna kompenzacija -20-60 °C
OKRUžENJE
Sertifikacija proizvoda RINA
Sertifikacija proizvoda CCC
Sertifikacija proizvoda GL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda DNV
Sertifikacija proizvoda UL
Sertifikacija proizvoda ATEX INERIS
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda BV
Sertifikacija proizvoda GOST
Mehanička robusnost vibracije: 6 Gn u skladu sa IEC 60068-2-6
Mehanička robusnost udara: 15 Gn za 11 ms u skladu sa IEC 60068-2-7
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-70 °C
Standardi CSA C22.2 No 14
Standardi IEC 60947-5-1
Standardi EN 60947-4-1
Standardi EN 60947-5-1
Standardi IEC 60947-4-1
Standardi UL 508
Standardi ATEX D 94/9/CE
zaštitni tretman TH u skladu sa IEC 60068
temperatura okoline za rad -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1
dielektrična snaga 6 kV pri 50 Hz u skladu sa IEC 60255-5
IP stepen zaštite IP20 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti ENVEOLI1101001EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110101EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
TeSys LRD termički relej - 63...80 A - klasa 20

Ostavi komentar

Trenutno nema komentara

Slični proizvodi

TeSys LRD termički relej - 1...1.6 A - klasa 10A
8.251,20 RSD
TeSys LRD termički relej - 1.6...2.5 A - klasa 10A
8.474,40 RSD
TeSys LRD termički relej - 4...6 A - klasa 10A
8.474,40 RSD
TeSys LRD termički relej - 5.5...8 A - klasa 10A
8.474,40 RSD
TeSys LRD termički relej - 9...13 A - klasa 10A
8.268,00 RSD
TeSys LRD termički relej - 55...70 A - klasa 20
33.934,80 RSD
TeSys LRD termički relej - 110...140 A - klasa 10A
28.381,20 RSD
TeSys LRD termički relej - 95...120 A - klasa 10A
27.630,00 RSD

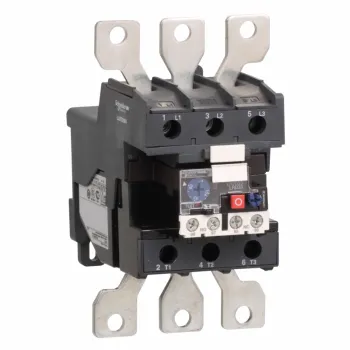

TeSys LRD termički relej - 80...104 A - klasa 10A
