OSNOVNE INFORMACIJE

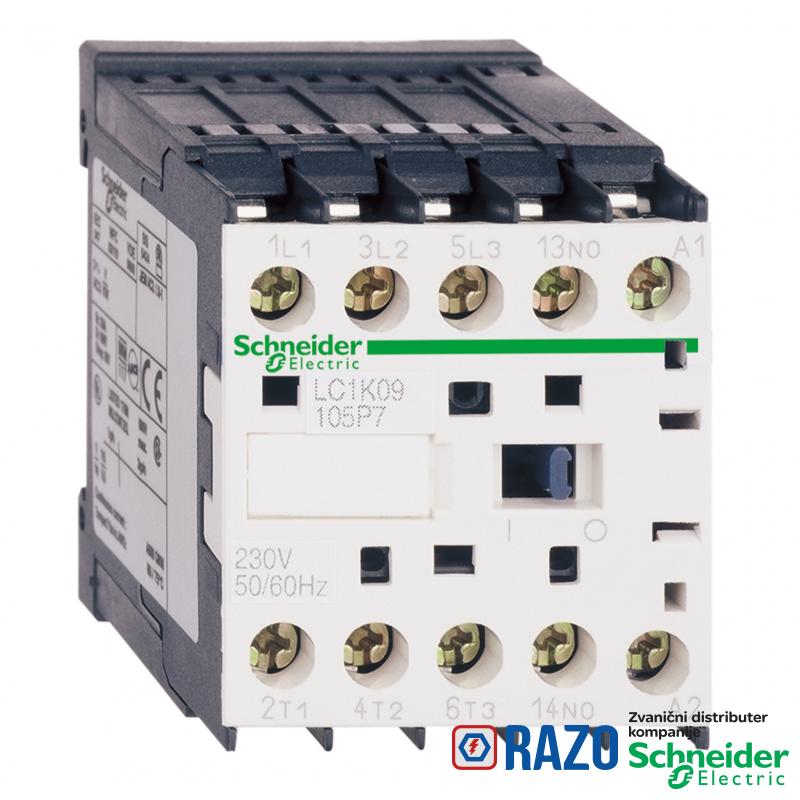

Grupa proizvoda	TeSys K
primena kontaktora	upravljanje motorom
primena kontaktora	rezistivno opterećenje
Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys K
Primena uređaja	upravljanje
grupa proizvoda	TeSys

DOPUNSKE INFORMACIJE
minimalna struja preklapanja	5 mA za signalno kolo
kategorija upotrebe	AC-4
kategorija upotrebe	AC-1
kategorija upotrebe	AC-3
Mehanička robusnost	udara na kontaktor u radu, po X osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po Y osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu, po Z osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po X osi: 6 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Y osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor koji nije u radu, po Z osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	vibracije na kontaktor koji nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
napon upravljačkog kola	230 V AC 50/60 Hz
[Ie] nazivna struja	20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja
[Ie] nazivna struja	9 A pri <= 440 V AC AC-3 za kolo napajanja
[Ie] nazivna struja	16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja
minimalni napon preklapanja	17 V za signalno kolo
prosečna impedansa	3 mΩ - Ith 20 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta	1 NO
maksimalni radni ciklus	3600 ciklusa/h
ograničenje napona upravljačkog kola	u radu: 0.8...1.15 Uc 50 °C)
ograničenje napona upravljačkog kola	propad napona: 0.2...0.75 Uc 50 °C)
udaljenost nepreklapanja	0.5 mm
[Ith] dozvoljena termička struja u vazduhu	20 A pri <50 °C za kolo napajanja
[Ith] dozvoljena termička struja u vazduhu	10 A pri <50 °C za signalno kolo
frekvencija signalnog kola	<= 400 Hz
tip upravljačkog kola	AC pri 50/60 Hz
nivo sigurnosne pouzdanosti	B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti	B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
tip pomoćnog kontakta	tip trenutno 1 NO
Broj polova	3P
kompatibilnost	LC1K
snaga držanja u VA	4.5-4.5 VA 20 °C)
vreme uključenja/isključenja	10...20 ms isključenje kalema i otvaranje NO
vreme uključenja/isključenja	10...20 ms uključenje kalema i zatvaranje NO
otpornost izolacije	> 10 MOhm za signalno kolo
nazivna prekidna moć	110 A pri 415 V u skladu sa IEC 60947
nazivna prekidna moć	110 A pri 440 V u skladu sa IEC 60947
nazivna prekidna moć	80 A pri 500 V u skladu sa IEC 60947
nazivna prekidna moć	110 A pri 220...230 V u skladu sa IEC 60947
nazivna prekidna moć	110 A pri 380...400 V u skladu sa IEC 60947
nazivna prekidna moć	70 A pri 660...690 V u skladu sa IEC 60947
Kategorija prenapona	III
Irms nazivna moć uključenja	110 A AC za kolo napajanja u skladu sa NF C 63-110
Irms nazivna moć uključenja	110 A AC za kolo napajanja u skladu sa IEC 60947
Irms nazivna moć uključenja	110 A AC za signalno kolo u skladu sa IEC 60947
pripadajući osigurač	25 A gG pri <= 440 V za kolo napajanja
pripadajući osigurač	25 A aM za kolo napajanja
pripadajući osigurač	10 A gG za signalno kolo u skladu sa IEC 60947
pripadajući osigurač	10 A gG za signalno kolo u skladu sa VDE 0660
snaga motora kW	2.2 kW pri 220...230 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 380...415 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 440 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 480 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 500...600 V AC 50/60 Hz AC-3
snaga motora kW	4 kW pri 660...690 V AC 50/60 Hz AC-3
snaga motora kW	2.2 kW pri 400 V AC 50/60 Hz AC-4
udarna snaga u VA	30-30 VA 20 °C)
raspored kontakata	3 NO
disipacija toplote	1.3-1.3 W

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
otpornost na plamen	V1 u skladu sa UL 94
otpornost na plamen	zahtev 2 u skladu sa NF F 16-101
otpornost na plamen	zahtev 2 u skladu sa NF F 16-102
zaštitni tretman	TC u skladu sa IEC 60068
zaštitni tretman	TC u skladu sa DIN 50016
nadmorska visina za rad uređaja	2000 m bez smanjenja karakteristika

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
