OSNOVNE INFORMACIJE | |
---|---|
Sertifikacija proizvoda | UL |
Sertifikacija proizvoda | CSA |
tip blokade | mehanička |
napon upravljačkog kola | 110 V AC 50/60 Hz |
[Ue] nazivni napon | kolo napajanja: 690 V AC 50/60 Hz |
[Ue] nazivni napon | signalno kolo: <= 690 V AC 50/60 Hz |
prosečna impedansa | 3 mΩ - Ith 20 A 50 Hz za kolo napajanja |
sastav pomoćnog kontakta | 1 NO |
Grupa proizvoda | TeSys K |
[Ith] dozvoljena termička struja u vazduhu | 20 A pri <50 °C za kolo napajanja |
[Ith] dozvoljena termička struja u vazduhu | 10 A pri <50 °C za signalno kolo |
Standardi | BS 5424 |
Standardi | IEC 60947 |
Standardi | NF C 63-110 |
Standardi | VDE 0660 |
Nosači za montažu | šina |
Nosači za montažu | ploča |
tip upravljačkog kola | AC pri 50/60 Hz |
nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
primena kontaktora | rezistivno opterećenje |
primena kontaktora | upravljanje motorom |
nazivna prekidna moć | 110 A pri 415 V u skladu sa IEC 60947 |
nazivna prekidna moć | 110 A pri 440 V u skladu sa IEC 60947 |
nazivna prekidna moć | 80 A pri 500 V u skladu sa IEC 60947 |
nazivna prekidna moć | 110 A pri 220...230 V u skladu sa IEC 60947 |
nazivna prekidna moć | 110 A pri 380...400 V u skladu sa IEC 60947 |
nazivna prekidna moć | 70 A pri 660...690 V u skladu sa IEC 60947 |

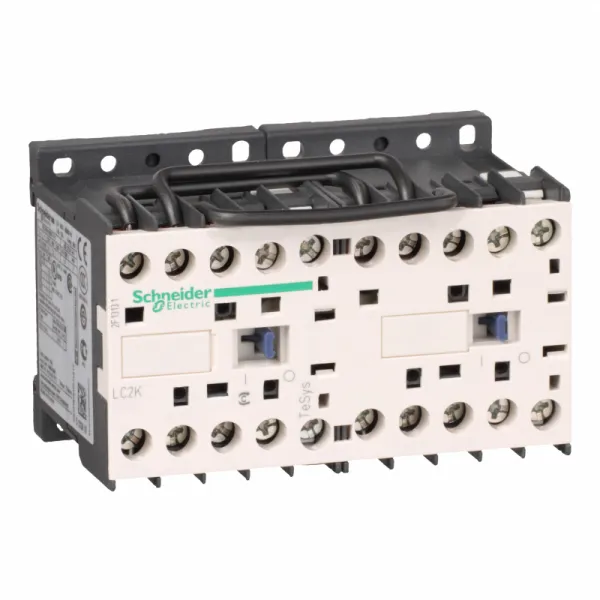

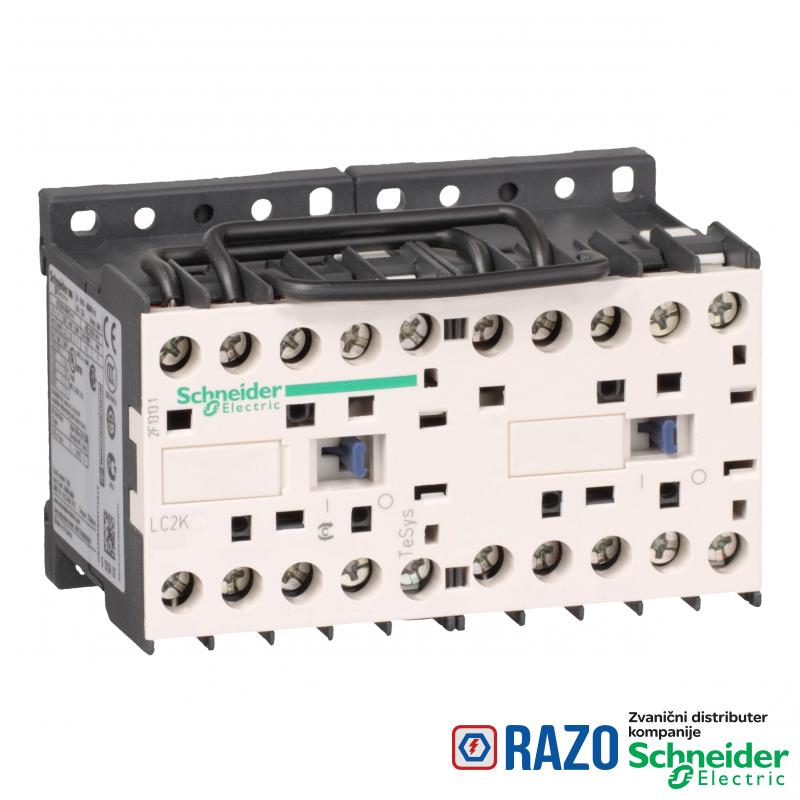

Tip proizvoda ili komponente | kontaktor za promenu smera |
Irms nazivna moć uključenja | 110 A AC za kolo napajanja u skladu sa NF C 63-110 |
Irms nazivna moć uključenja | 110 A AC za kolo napajanja u skladu sa IEC 60947 |
Irms nazivna moć uključenja | 110 A AC za signalno kolo u skladu sa IEC 60947 |
ime proizvoda | TeSys K |
pripadajući osigurač | 25 A gG pri <= 440 V za kolo napajanja |
pripadajući osigurač | 25 A aM za kolo napajanja |
pripadajući osigurač | 10 A gG za signalno kolo u skladu sa IEC 60947 |
pripadajući osigurač | 10 A gG za signalno kolo u skladu sa VDE 0660 |
[Uimp] nazivni podnosivi impulsni napon | 8 kV |
povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični |
povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa |
povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični |
povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa |
grupa proizvoda | TeSys |
raspored kontakata | 3 NO |
prezentacija uređaja | prefabrikovan sa promenom redosleda faza |
kategorija upotrebe | AC-4 |
kategorija upotrebe | AC-3 |
kategorija upotrebe | AC-1 |
[Ie] nazivna struja | 20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja |
[Ie] nazivna struja | 16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja |
[Ie] nazivna struja | 9 A pri <= 440 V AC AC-3 za kolo napajanja |
maksimalni radni ciklus | 3600 ciklusa/h |
moment pritezanja | 1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
moment pritezanja | 1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
električna trajnost | 0.18 miliona ciklusa 20 A AC-1 pri Ue <= 440 V |
električna trajnost | 1.3 miliona ciklusa 9 A AC-3 pri Ue <= 440 V |
mehanička trajnost | 5 miliona ciklusa |
Broj polova | 3P |
vreme uključenja/isključenja | 10...20 ms uključenje kalema i zatvaranje NO |
vreme uključenja/isključenja | 10...20 ms isključenje kalema i otvaranje NO |
Kategorija prenapona | III |
snaga motora kW | 2.2 kW pri 220...230 V AC 50/60 Hz |
snaga motora kW | 4 kW pri 380...415 V AC 50/60 Hz |
snaga motora kW | 4 kW pri 440 V AC 50/60 Hz |
snaga motora kW | 4 kW pri 480 V AC 50/60 Hz |
snaga motora kW | 4 kW pri 500...600 V AC 50/60 Hz |
snaga motora kW | 4 kW pri 660...690 V AC 50/60 Hz |
[Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa UL 508 |
[Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
[Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-4-1 |
[Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-5-1 |
[Ui] nazivni napon izolacije | signalno kolo: 600 V u skladu sa UL 508 |
[Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa CSA C22.2 No 14 |
[Ui] nazivni napon izolacije | signalno kolo: 600 V u skladu sa CSA C22.2 No 14 |
Primena uređaja | upravljanje |
Kratko ime uređaja | LC2K |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 90 A pri <50 °C - 1 s za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 20 A pri <50 °C - >= 15 min za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 85 A pri <50 °C - 5 s za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 80 A pri <50 °C - 10 s za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 60 A pri <50 °C - 30 s za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 45 A pri <50 °C - 1 min za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 40 A pri <50 °C - 3 min za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 80 A - 1 s za signalno kolo |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 90 A - 500 ms za signalno kolo |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 110 A - 100 ms za signalno kolo |
DOPUNSKE INFORMACIJE | |
---|---|
minimalna struja preklapanja | 5 mA za signalno kolo |
ograničenje napona upravljačkog kola | u radu: 0.8...1.15 Uc 50 °C) |
ograničenje napona upravljačkog kola | propad napona: 0.2...0.75 Uc 50 °C) |
udaljenost nepreklapanja | 0.5 mm |
otpornost izolacije | > 10 MOhm za signalno kolo |
udarna snaga u VA | 30-30 VA 20 °C) |
minimalni napon preklapanja | 17 V za signalno kolo |
frekvencija signalnog kola | <= 400 Hz |
tip pomoćnog kontakta | tip trenutno 1 NO |
kompatibilnost | LC2K |
snaga držanja u VA | 4.5-4.5 VA 20 °C) |
disipacija toplote | 1.3-1.3 W |
OKRUžENJE | |
---|---|
Mehanička robusnost | udara na kontaktor u radu, po X osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
Mehanička robusnost | udara na kontaktor u radu, po Y osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27 |
Mehanička robusnost | udara na kontaktor u radu, po Z osi: 15 Gn za 11 ms u skladu sa IEC 60068-2-27 |
Mehanička robusnost | udara na kontaktor koji nije u radu, po X osi: 6 Gn za 11 ms u skladu sa IEC 60068-2-27 |
Mehanička robusnost | udara na kontaktor koji nije u radu, po Y osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
Mehanička robusnost | udara na kontaktor koji nije u radu, po Z osi: 10 Gn za 11 ms u skladu sa IEC 60068-2-27 |
Mehanička robusnost | vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
Mehanička robusnost | vibracije na kontaktor koji nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6 |
Visina | 58 mm |
Temperatura okoline za rad uređaja | -25-50 °C |
Masa proizvoda | 0.39 kg |
otpornost na plamen | V1 u skladu sa UL 94 |
otpornost na plamen | zahtev 2 u skladu sa NF F 16-101 |
otpornost na plamen | zahtev 2 u skladu sa NF F 16-102 |
Temperatura okoline za skladištenje | -50-80 °C |
zaštitni tretman | TC u skladu sa IEC 60068 |
zaštitni tretman | TC u skladu sa DIN 50016 |
IP stepen zaštite | IP20 u skladu sa VDE 0106 |
nadmorska visina za rad uređaja | 2000 m bez smanjenja karakteristika |
Širina | 90 mm |
Dubina | 57 mm |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP1503003EN |
Status održive ponude | Green Premium proizvod |
Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
Profil cirkularnosti | ENVEOLI1503003EN |
EU RoHS direktiva | Usaglašeno |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
