| OSNOVNE INFORMACIJE | |
|---|---|
| napon upravljačkog kola | 24 V DC |
| [Ue] nazivni napon | <= 690 V AC 50/60 Hz |
| Grupa proizvoda | TeSys F |
| tip upravljačkog kola | DC standardno |
| primena kontaktora | rezistivno opterećenje |
| primena kontaktora | upravljanje motorom |

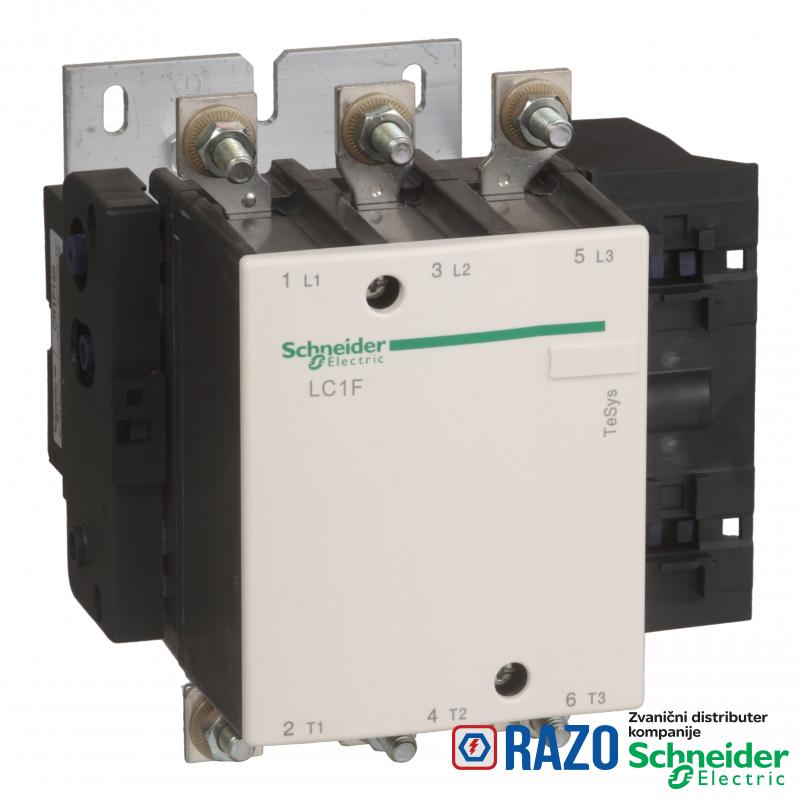

| Tip proizvoda ili komponente | kontaktor |
| ime proizvoda | TeSys F |
| grupa proizvoda | TeSys |
| raspored kontakata | 3 NO |
| kategorija upotrebe | AC-4 |
| kategorija upotrebe | AC-1 |
| kategorija upotrebe | AC-3 |
| [Ie] nazivna struja | 200 A 40 °C) pri <= 440 V AC-1 |
| [Ie] nazivna struja | 115 A 55 °C) pri <= 440 V AC-3 |
| Broj polova | 3P |
| snaga motora kW | 55 kW pri 380...400 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 59 kW pri 415 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 59 kW pri 440 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 75 kW pri 500 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 80 kW pri 660...690 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 30 kW pri 220...230 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 18.5 kW pri 400 V AC 50/60 Hz (AC-4) |
| Kratko ime uređaja | LC1F |
| tip kalema | standardno |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Sertifikacija proizvoda | CB |
| Sertifikacija proizvoda | ABS |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | RMRoS |
| snaga disipacije po polu | 15 W AC-1 |
| snaga disipacije po polu | 5 W AC-3 |
| prosečna impedansa | 0.37 mΩ - Ith 200 A 50 Hz |
| [Ith] dozvoljena termička struja u vazduhu | 200 A pri <40 °C |
| ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc 55 °C) |
| ograničenje napona upravljačkog kola | propad napona: 0.15...0.2 Uc 55 °C) |
| Standardi | IEC 60947-4-1 |
| Standardi | EN 60947-1 |
| Standardi | EN 60947-4-1 |
| Standardi | JIS C8201-4-1 |
| Standardi | IEC 60947-1 |
| Nosači za montažu | ploča |
| snaga držanja u W | 4.5-4.5 W pri 20 °C |
| nazivna prekidna moć | 920 A u skladu sa IEC 60947-4-1 |
| pripadajući osigurač | 125 A aM pri <= 440 V |
| pripadajući osigurač | 200 A gG pri <= 440 V |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| povezivanje - priključci | kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 20 x 3 mm |
| povezivanje - priključci | kolo napajanja: prstenaste stopice 1 kabl(ovi) 95-95 mm² |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 95-95 mm² |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: povezivanje na zavrtanj |
| vreme uključenja/isključenja | 30...40 ms zatvaranje |
| vreme uključenja/isključenja | 30...50 ms otvaranje |
| maksimalni radni ciklus | 2400 ciklusa/h pri <55 °C |
| moment pritezanja | kolo napajanja: 10 N.m |
| moment pritezanja | upravljačko kolo: 1.2 N.m |
| mehanička trajnost | 10 miliona ciklusa |
| udarna snaga u W | 560-560 W 20 °C) |
| kompatibilnost | LC1F |
| Kategorija prenapona | III |
| [Ui] nazivni napon izolacije | 1000 V u skladu sa IEC 60947-4-1 |
| [Ui] nazivni napon izolacije | 1500 V u skladu sa VDE 0110 grupa C |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 1100 A pri <40 °C - 10 s |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 640 A pri <40 °C - 30 s |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 520 A pri <40 °C - 1 min |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 400 A pri <40 °C - 3 min |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 320 A pri <40 °C - 10 min |
| disipacija toplote | 4.5-4.5 W |
| OKRUžENJE | |
|---|---|
| Visina | 162 mm |
| Temperatura okoline za rad uređaja | -5-55 °C |
| Masa proizvoda | 3.43 kg |
| Temperatura okoline za skladištenje | -60-80 °C |
| zaštitni tretman | TH |
| IP stepen zaštite | IP2x prednja strana sa poklopcima u skladu sa IEC 60529 |
| IP stepen zaštite | IP2x prednja strana sa poklopcima u skladu sa VDE 0106 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Širina | 163.3 mm |
| Dubina | 171 mm |
| dopustiva temperatura u okolini uređaja | -40-70 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP111201EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI111214EN_V1 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
