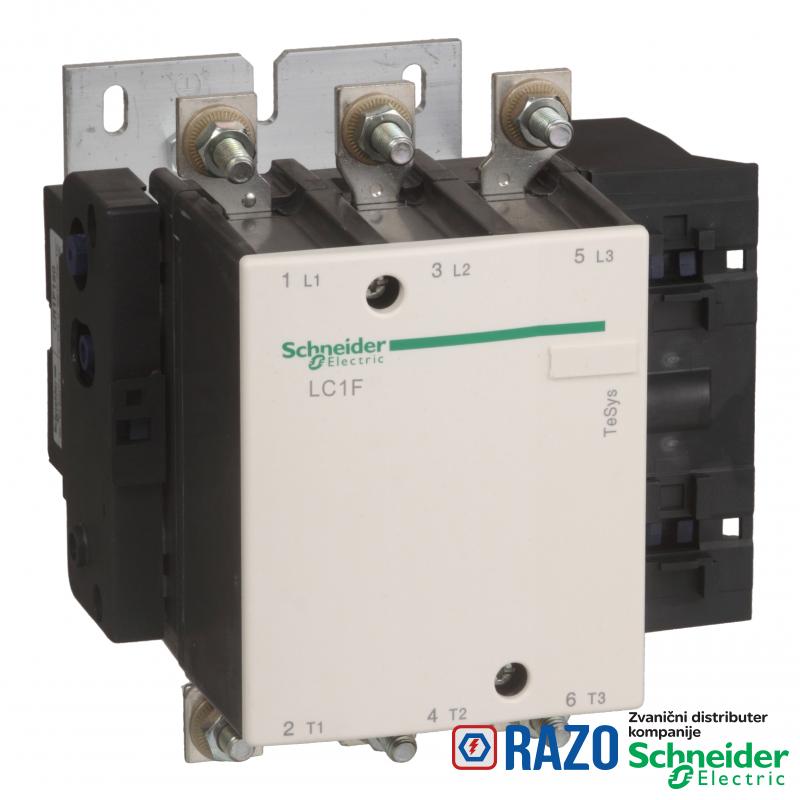

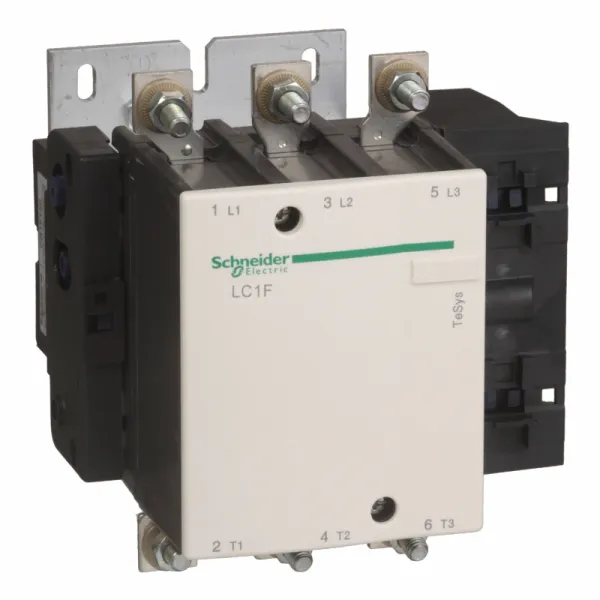

TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 265 A - kalem 380 V AC

TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 265 A - kalem 380 V AC

Šifra artikla: LC1F265Q7
TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 265 A - kalem 380 V AC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
201.669,60 RSD
201.669,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
napon upravljačkog kola 380 V AC 40...400 Hz
[Ue] nazivni napon <= 1000 V AC 50/60 Hz
[Ue] nazivni napon <= 460 V DC
Grupa proizvoda TeSys F
tip upravljačkog kola AC pri 40...400 Hz
primena kontaktora rezistivno opterećenje
primena kontaktora upravljanje motorom
Tip proizvoda ili komponente kontaktor
ime proizvoda TeSys F
grupa proizvoda TeSys
raspored kontakata 3 NO
kategorija upotrebe AC-1
kategorija upotrebe AC-4
kategorija upotrebe AC-3
[Ie] nazivna struja 350 A 40 °C) pri <= 440 V AC AC-1
[Ie] nazivna struja 265 A 55 °C) pri <= 440 V AC AC-3
Broj polova 3P
snaga motora kW 132 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW 140 kW pri 415 V AC 50/60 Hz (AC-3)
snaga motora kW 140 kW pri 440 V AC 50/60 Hz (AC-3)
snaga motora kW 160 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW 160 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW 147 kW pri 1000 V AC 50/60 Hz (AC-3)
snaga motora kW 75 kW pri 220...230 V AC 50/60 Hz (AC-3)
snaga motora kW 51 kW pri 400 V AC 50/60 Hz (AC-4)
Kratko ime uređaja LC1F
DOPUNSKE INFORMACIJE
Sertifikacija proizvoda ABS
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda CCC
Sertifikacija proizvoda RINA
Sertifikacija proizvoda DNV
Sertifikacija proizvoda UL
Sertifikacija proizvoda BV
Sertifikacija proizvoda RMRoS
Sertifikacija proizvoda CB
snaga disipacije po polu 37 W AC-1
snaga disipacije po polu 21 W AC-3
prosečna impedansa 0.3 mΩ - Ith 350 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu 350 A pri <40 °C
ograničenje napona upravljačkog kola u radu: 0.85...1.1 Uc 40...400 Hz 55 °C)
ograničenje napona upravljačkog kola propad napona: 0.15...0.2 Uc 40...400 Hz 55 °C)
Standardi IEC 60947-4-1
Standardi EN 60947-1
Standardi IEC 60947-1
Standardi JIS C8201-4-1
Standardi EN 60947-4-1
Nosači za montažu ploča
nazivna prekidna moć 2120 A u skladu sa IEC 60947-4-1
pripadajući osigurač 315 A aM pri <= 440 V
pripadajući osigurač 400 A gG pri <= 440 V
udarna snaga u VA 650-650 VA 40...400 Hz 0.9 20 °C)
[Uimp] nazivni podnosivi impulsni napon 8 kV
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 32 x 4 mm
povezivanje - priključci kolo napajanja: prstenaste stopice 1 kabl(ovi) 240-240 mm²
povezivanje - priključci kolo napajanja: priključak 1 kabl(ovi) 240-240 mm²
povezivanje - priključci kolo napajanja: povezivanje na zavrtanj
vreme uključenja/isključenja 40...65 ms zatvaranje
vreme uključenja/isključenja 100...170 ms otvaranje
maksimalni radni ciklus 2400 ciklusa/h pri <55 °C
moment pritezanja upravljačko kolo: 1.2 N.m
moment pritezanja kolo napajanja: 35 N.m
mehanička trajnost 10 miliona ciklusa
kompatibilnost LC1F
snaga držanja u VA 10-10 VA 40...400 Hz 0.9 20 °C)
Kategorija prenapona III
[Ui] nazivni napon izolacije 1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije 1500 V u skladu sa VDE 0110 grupa C
[Icw] kratkotrajna podnosiva struja kratkog spoja 2200 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja 1230 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja 950 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja 620 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja 480 A pri <40 °C - 10 min
disipacija toplote 8-8 W
OKRUžENJE
Visina 203 mm
Temperatura okoline za rad uređaja -5-55 °C
Masa proizvoda 7.44 kg
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH
IP stepen zaštite IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
Širina 201.5 mm
Dubina 213 mm
dopustiva temperatura u okolini uređaja -40-70 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP080208EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100418
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
