OSNOVNE INFORMACIJE | |
---|---|
napon upravljačkog kola | 220 V AC 40...400 Hz |
[Ue] nazivni napon | <= 1000 V AC 50/60 Hz |
[Ue] nazivni napon | <= 460 V DC |
Grupa proizvoda | TeSys F |
tip upravljačkog kola | AC pri 40...400 Hz |
primena kontaktora | upravljanje motorom |
primena kontaktora | rezistivno opterećenje |

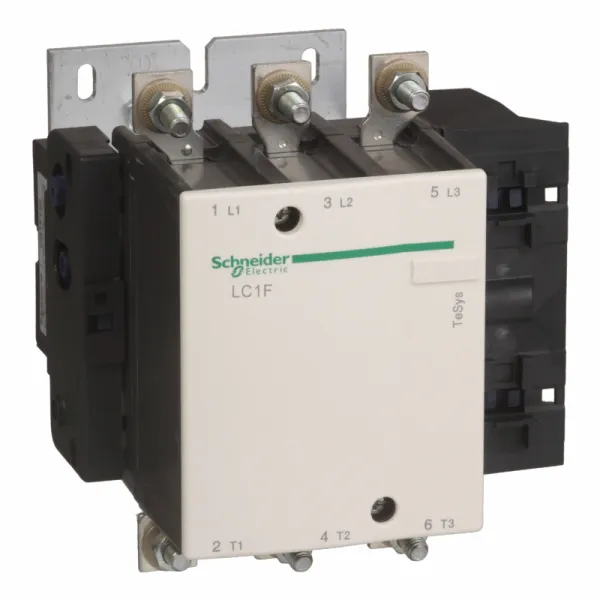

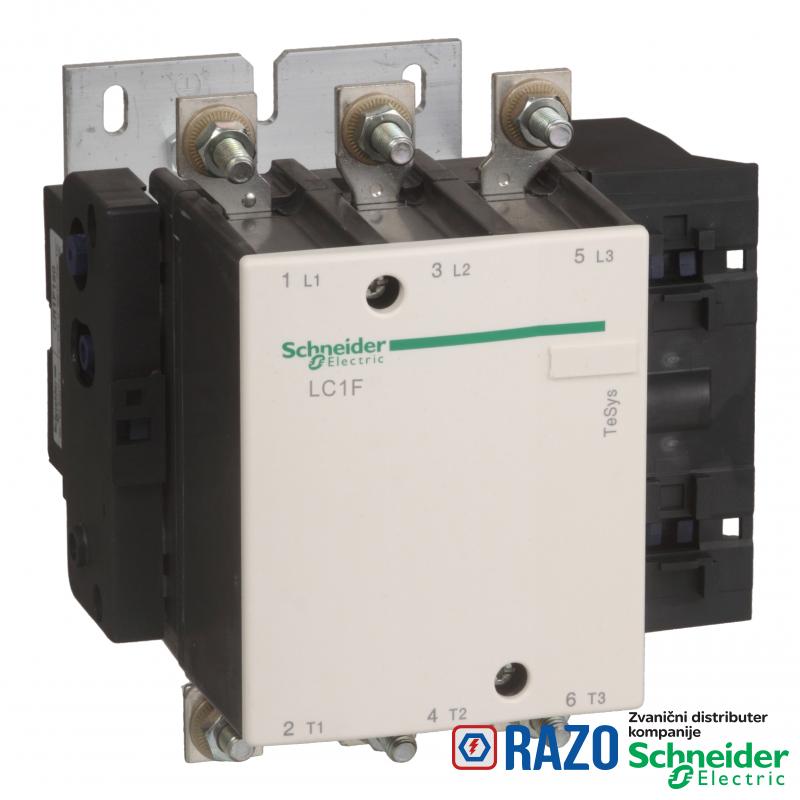

Tip proizvoda ili komponente | kontaktor |
ime proizvoda | TeSys F |
grupa proizvoda | TeSys |
raspored kontakata | 3 NO |
kategorija upotrebe | AC-4 |
kategorija upotrebe | AC-1 |
kategorija upotrebe | AC-3 |
[Ie] nazivna struja | 350 A 40 °C) pri <= 440 V AC AC-1 |
[Ie] nazivna struja | 265 A 55 °C) pri <= 440 V AC AC-3 |
Broj polova | 3P |
snaga motora kW | 132 kW pri 380...400 V AC 50/60 Hz (AC-3) |
snaga motora kW | 140 kW pri 415 V AC 50/60 Hz (AC-3) |
snaga motora kW | 140 kW pri 440 V AC 50/60 Hz (AC-3) |
snaga motora kW | 160 kW pri 500 V AC 50/60 Hz (AC-3) |
snaga motora kW | 160 kW pri 660...690 V AC 50/60 Hz (AC-3) |
snaga motora kW | 147 kW pri 1000 V AC 50/60 Hz (AC-3) |
snaga motora kW | 75 kW pri 220...230 V AC 50/60 Hz (AC-3) |
snaga motora kW | 51 kW pri 400 V AC 50/60 Hz (AC-4) |
Kratko ime uređaja | LC1F |
DOPUNSKE INFORMACIJE | |
---|---|
Sertifikacija proizvoda | RINA |
Sertifikacija proizvoda | RMRoS |
Sertifikacija proizvoda | CSA |
Sertifikacija proizvoda | CB |
Sertifikacija proizvoda | UL |
Sertifikacija proizvoda | BV |
Sertifikacija proizvoda | ABS |
Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
Sertifikacija proizvoda | DNV |
snaga disipacije po polu | 37 W AC-1 |
snaga disipacije po polu | 21 W AC-3 |
prosečna impedansa | 0.3 mΩ - Ith 350 A 50 Hz |
[Ith] dozvoljena termička struja u vazduhu | 350 A pri <40 °C |
ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc 40...400 Hz 55 °C) |
ograničenje napona upravljačkog kola | propad napona: 0.15...0.2 Uc 40...400 Hz 55 °C) |
Standardi | JIS C8201-4-1 |
Standardi | IEC 60947-4-1 |
Standardi | EN 60947-1 |
Standardi | IEC 60947-1 |
Standardi | EN 60947-4-1 |
Nosači za montažu | ploča |
napon kalema kontaktora | 220 V AC standardno |
nazivna prekidna moć | 2120 A u skladu sa IEC 60947-4-1 |
pripadajući osigurač | 315 A aM pri <= 440 V |
pripadajući osigurač | 400 A gG pri <= 440 V |
opseg snage | 55-100 kW pri 200-240 V trofazne |
opseg snage | 110-220 kW pri 480-500 V trofazne |
opseg snage | 110-220 kW pri 380-440 V trofazne |
udarna snaga u VA | 650-650 VA 40...400 Hz 0.9 20 °C) |
[Uimp] nazivni podnosivi impulsni napon | 8 kV |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 32 x 4 mm |
povezivanje - priključci | kolo napajanja: prstenaste stopice 1 kabl(ovi) 240-240 mm² |
povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 240-240 mm² |
povezivanje - priključci | kolo napajanja: povezivanje na zavrtanj |
tip motornog pokretača | direct on-line contactor |
vreme uključenja/isključenja | 40...65 ms zatvaranje |
vreme uključenja/isključenja | 100...170 ms otvaranje |
maksimalni radni ciklus | 2400 ciklusa/h pri <55 °C |
moment pritezanja | upravljačko kolo: 1.2 N.m |
moment pritezanja | kolo napajanja: 35 N.m |
mehanička trajnost | 10 miliona ciklusa |
kompatibilnost | LC1F |
snaga držanja u VA | 10-10 VA 40...400 Hz 0.9 20 °C) |
Kategorija prenapona | III |
[Ui] nazivni napon izolacije | 1000 V u skladu sa IEC 60947-4-1 |
[Ui] nazivni napon izolacije | 1500 V u skladu sa VDE 0110 grupa C |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 2200 A pri <40 °C - 10 s |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 1230 A pri <40 °C - 30 s |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 950 A pri <40 °C - 1 min |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 620 A pri <40 °C - 3 min |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 480 A pri <40 °C - 10 min |
disipacija toplote | 8-8 W |
OKRUžENJE | |
---|---|
Visina | 203 mm |
Temperatura okoline za rad uređaja | -5-55 °C |
Masa proizvoda | 7.44 kg |
Temperatura okoline za skladištenje | -60-80 °C |
zaštitni tretman | TH |
IP stepen zaštite | IP20 prednja strana sa poklopcima u skladu sa IEC 60529 |
IP stepen zaštite | IP20 prednja strana sa poklopcima u skladu sa VDE 0106 |
nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
Širina | 201.5 mm |
Dubina | 213 mm |
dopustiva temperatura u okolini uređaja | -40-70 °C |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP080208EN |
Status održive ponude | Green Premium proizvod |
Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
Profil cirkularnosti | ENVEOLI100418 |
EU RoHS direktiva | Usaglašeno |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
