OSNOVNE INFORMACIJE
[Ie] nazivna radna struja	500 A 40 °C) pri <= 440 V AC AC-1
kategorija upotrebe	AC-1
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
Grupa proizvoda	TeSys F
Broj polova	4P
primena kontaktora	rezistivno opterećenje

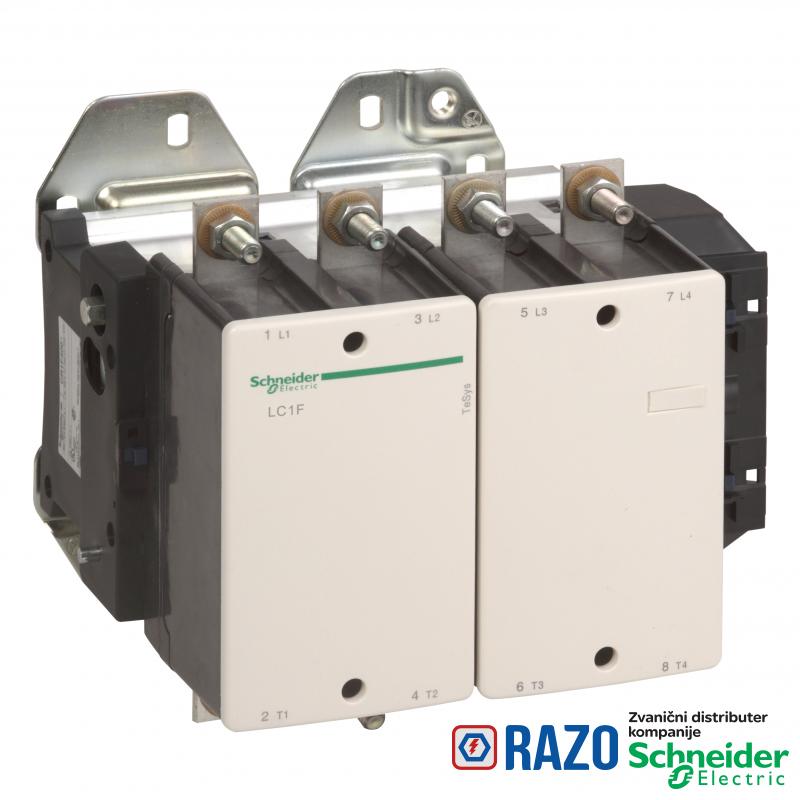

Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys F
Kratko ime uređaja	LC1F
grupa proizvoda	TeSys
raspored kontakata	4 NO

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
snaga disipacije po polu	65 W AC-1
prosečna impedansa	0.26 mΩ - Ith 500 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu	500 A pri <40 °C
Standardi	EN 60947-1
Standardi	IEC 60947-1
Standardi	JIS C8201-4-1
Standardi	EN 60947-4-1
Standardi	IEC 60947-4-1
moment pritezanja	kolo napajanja: 35 N.m
Nosači za montažu	ploča
kompatibilnost	LC1F
nazivna prekidna moć	3200 A u skladu sa IEC 60947-4-1
Kategorija prenapona	III
Irms nazivna moć uključenja	4000 A AC u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
pripadajući osigurač	400 A aM pri <= 440 V
pripadajući osigurač	500 A gG pri <= 440 V
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 30 x 5 mm
povezivanje - priključci	kolo napajanja: prstenaste stopice 2 kabl(ovi) 150-150 mm²
[Icw] kratkotrajna podnosiva struja kratkog spoja	3600 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	2400 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	1700 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1200 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1000 A pri <40 °C - 10 min

OKRUžENJE
Mehanička robusnost	vibracije kontaktor nije u radu: 1.5 Gn, 5...300 Hz
Mehanička robusnost	vibracije na kontaktor u radu: 5 Gn, 5...300 Hz
Mehanička robusnost	udara kontaktor nije u radu: 6 Gn for 1/2 sine wave (11 ms)
Mehanička robusnost	udara na kontaktor u radu: 15 Gn for 1/2 sine wave (11 ms)
Temperatura okoline za rad uređaja	-5-55 °C
Visina	206 mm
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	261 mm
Dubina	219 mm
Masa proizvoda	8 kg
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1505009EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1505009EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
