| OSNOVNE INFORMACIJE | |
|---|---|
| [Ue] nazivni napon | <= 690 V AC 50/60 Hz |
| Grupa proizvoda | TeSys F |
| primena kontaktora | rezistivno opterećenje |

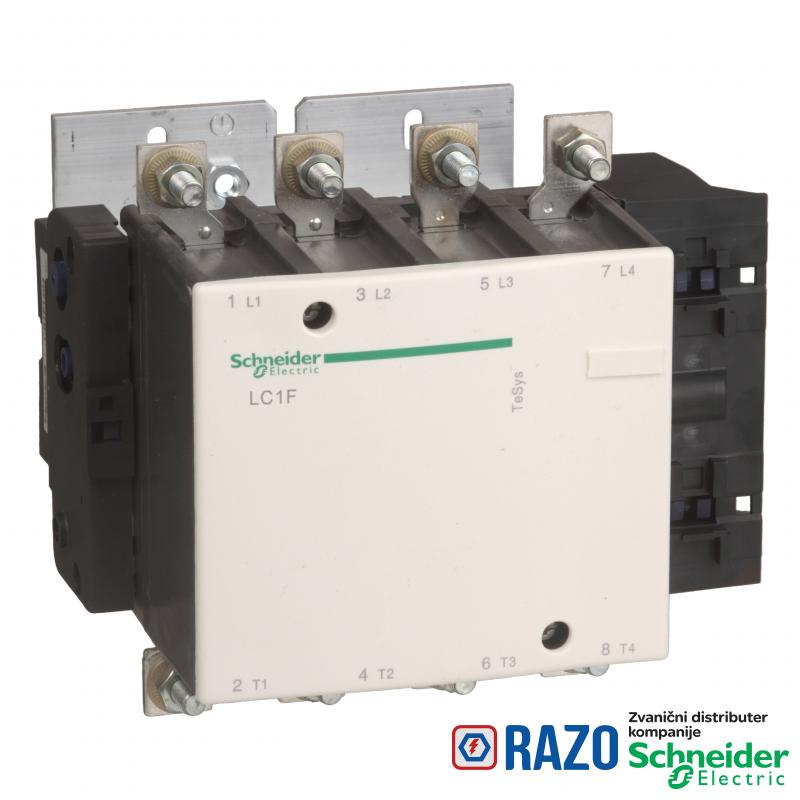

| Tip proizvoda ili komponente | kontaktor |
| ime proizvoda | TeSys F |
| grupa proizvoda | TeSys |
| raspored kontakata | 4 NO |
| [Ie] nazivna radna struja | 200 A 40 °C) pri <= 440 V AC-1 |
| kategorija upotrebe | AC-1 |
| Broj polova | 4P |
| Kratko ime uređaja | LC1F |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Sertifikacija proizvoda | CB |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | RMRoS |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | ABS |
| Sertifikacija proizvoda | BV |
| snaga disipacije po polu | 15 W AC-1 |
| prosečna impedansa | 0.37 mΩ - Ith 200 A 50 Hz |
| [Ith] dozvoljena termička struja u vazduhu | 200 A pri <40 °C |
| Standardi | EN 60947-4-1 |
| Standardi | IEC 60947-4-1 |
| Standardi | JIS C8201-4-1 |
| Standardi | EN 60947-1 |
| Standardi | IEC 60947-1 |
| Nosači za montažu | ploča |
| nazivna prekidna moć | 920 A u skladu sa IEC 60947-4-1 |
| Irms nazivna moć uključenja | 1150 A u skladu sa IEC 60947-4-1 |
| pripadajući osigurač | 200 A gG pri <= 440 V |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| povezivanje - priključci | kolo napajanja: prstenaste stopice 1 kabl(ovi) 95-95 mm² |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 95-95 mm² |
| povezivanje - priključci | kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 20 x 3 mm |
| povezivanje - priključci | kolo napajanja: povezivanje na zavrtanj |
| moment pritezanja | kolo napajanja: 10 N.m |
| kompatibilnost | LC1F |
| Kategorija prenapona | III |
| [Ui] nazivni napon izolacije | 1000 V u skladu sa IEC 60947-4-1 |
| [Ui] nazivni napon izolacije | 1500 V u skladu sa VDE 0110 grupa C |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 1100 A pri <40 °C - 10 s |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 640 A pri <40 °C - 30 s |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 520 A pri <40 °C - 1 min |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 400 A pri <40 °C - 3 min |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 320 A pri <40 °C - 10 min |
| OKRUžENJE | |
|---|---|
| Mehanička robusnost | vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz |
| Mehanička robusnost | vibracije na kontaktor u radu: 6 Gn, 5...300 Hz |
| Mehanička robusnost | udara kontaktor nije u radu: 9 Gn for 1/2 sine wave (11 ms) |
| Mehanička robusnost | udara na kontaktor u radu: 15 Gn for 1/2 sine wave (11 ms) |
| Visina | 162 mm |
| Temperatura okoline za rad uređaja | -5-55 °C |
| Masa proizvoda | 3.83 kg |
| Temperatura okoline za skladištenje | -60-80 °C |
| zaštitni tretman | TH |
| IP stepen zaštite | IP2x prednja strana sa poklopcima u skladu sa IEC 60529 |
| IP stepen zaštite | IP2x prednja strana sa poklopcima u skladu sa VDE 0106 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Širina | 200.5 mm |
| Dubina | 171 mm |
| dopustiva temperatura u okolini uređaja | -40-70 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP111201EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI111214EN_V1 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
