OSNOVNE INFORMACIJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	DNV
tip blokade	mehanička
kategorija upotrebe	AC-1
[Ie] nazivna struja	200 A 40 °C) pri <= 440 V AC AC-1
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
snaga disipacije po polu	15 W AC-1
prosečna impedansa	0.37 mΩ - Ith 200 A 50 Hz
sastav pomoćnog kontakta	1 NO
Grupa proizvoda	TeSys F
[Ith] dozvoljena termička struja u vazduhu	200 A pri <40 °C
Standardi	EN 60947-1
Standardi	IEC 60947-4-1
Standardi	JIS C8201-4-1
Standardi	EN 60947-4-1
Standardi	IEC 60947-1
moment pritezanja	kolo napajanja: 10 N.m
moment pritezanja	upravljačko kolo: 1.2 N.m
Nosači za montažu	ploča
Broj polova	4P
primena kontaktora	rezistivno opterećenje
nazivna prekidna moć	920 A u skladu sa IEC 60947-4-1

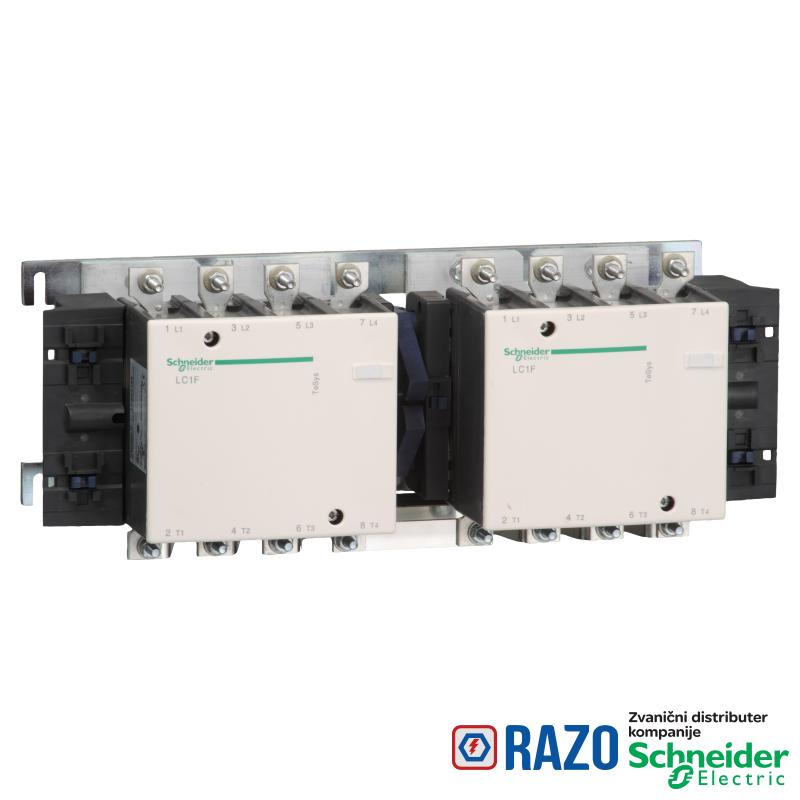

Tip proizvoda ili komponente	kontaktor za promenu smera
Kategorija prenapona	III
Irms nazivna moć uključenja	1150 A AC u skladu sa IEC 60947-4-1
ime proizvoda	TeSys F
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
pripadajući osigurač	125 A aM pri <= 440 V
pripadajući osigurač	200 A gG pri <= 440 V
[Uimp] nazivni podnosivi impulsni napon	8 kV
Kratko ime uređaja	LC2F
povezivanje - priključci	kolo napajanja: priključak 1 kabl(ovi) 95-95 mm²
povezivanje - priključci	kolo napajanja: prstenaste stopice 1 kabl(ovi) 95-95 mm²
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 20 x 3 mm
grupa proizvoda	TeSys
raspored kontakata	4 NO
[Icw] kratkotrajna podnosiva struja kratkog spoja	1100 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	640 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	520 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	400 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	320 A pri <40 °C - 10 min
prezentacija uređaja	prefabrikovan sa promenom redosleda faza

DOPUNSKE INFORMACIJE
kompatibilnost	LC2F

OKRUžENJE
Mehanička robusnost	vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost	vibracije na kontaktor u radu: 6 Gn, 5...300 Hz
Mehanička robusnost	udara kontaktor nije u radu: 9 Gn za 11 ms
Mehanička robusnost	udara na kontaktor u radu: 15 Gn za 11 ms
Temperatura okoline za rad uređaja	-5-55 °C
Visina	162 mm
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP2x prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP2x prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Otpornost na vatru	850 °C u skladu sa IEC 60695-2-1
Širina	419 mm
Dubina	171 mm
Masa proizvoda	8.86 kg
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI111214EN_V1
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP111201EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
