OSNOVNE INFORMACIJE
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
Grupa proizvoda	TeSys F
primena kontaktora	rezistivno opterećenje
primena kontaktora	upravljanje motorom

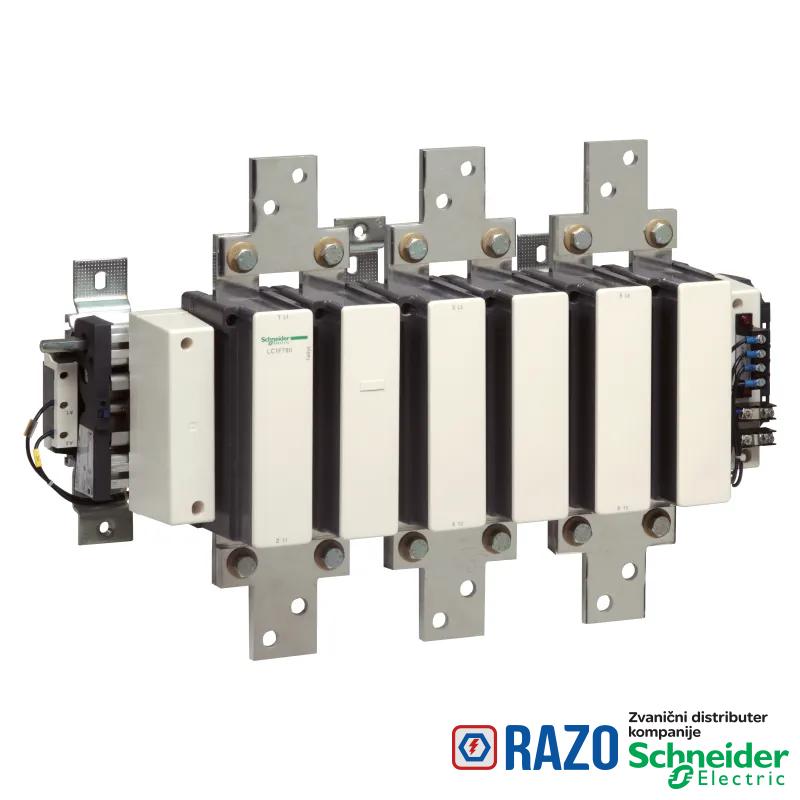

Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys F
grupa proizvoda	TeSys
raspored kontakata	3 NO
[Ie] nazivna radna struja	780 A 55 °C) pri <= 440 V AC AC-3
[Ie] nazivna radna struja	1600 A 40 °C) pri <= 440 V AC AC-1
kategorija upotrebe	AC-4
kategorija upotrebe	AC-3
kategorija upotrebe	AC-1
Broj polova	3P
snaga motora kW	450 kW pri 1000 V AC 50/60 Hz (AC-3)
snaga motora kW	400 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW	425 kW pri 415 V AC 50/60 Hz (AC-3)
snaga motora kW	425 kW pri 440 V AC 50/60 Hz (AC-3)
snaga motora kW	450 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW	220 kW pri 220...240 V AC 50/60 Hz (AC-3)
snaga motora kW	475 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW	110 kW pri 400 V AC 50/60 Hz (AC-4)
Kratko ime uređaja	LC1F

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	ABS
snaga disipacije po polu	60 W AC-3
snaga disipacije po polu	250 W AC-1
prosečna impedansa	0.1 mΩ - Ith 1600 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu	1600 A pri <40 °C
Standardi	IEC 60947-1
Standardi	IEC 60947-4-1
Standardi	EN 60947-1
Standardi	JIS C8201-4-1
Standardi	EN 60947-4-1
Nosači za montažu	ploča
nazivna prekidna moć	6240 A u skladu sa IEC 60947-4-1
Irms nazivna moć uključenja	7800 A AC u skladu sa IEC 60947-4-1
pripadajući osigurač	800 A aM pri <= 440 V
pripadajući osigurač	1600 A gG pri <= 440 V
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 100 x 5 mm
povezivanje - priključci	kolo napajanja: povezivanje na zavrtanj
moment pritezanja	kolo napajanja: 58 N.m
kompatibilnost	LC1F
Kategorija prenapona	III
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
[Icw] kratkotrajna podnosiva struja kratkog spoja	3000 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	6250 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	5600 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	4600 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	2200 A pri <40 °C - 10 min

OKRUžENJE
Mehanička robusnost	vibracije kontaktor nije u radu: 2.5 Gn, 5...300 Hz
Mehanička robusnost	vibracije na kontaktor u radu: 5.5 Gn, 5...300 Hz
Mehanička robusnost	udara kontaktor nije u radu: 5 Gn for 1/2 sine wave (11 ms)
Mehanička robusnost	udara na kontaktor u radu: 15 Gn for 1/2 sine wave (11 ms)
Visina	434 mm
Temperatura okoline za rad uređaja	-5-55 °C
Masa proizvoda	48 kg
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	702 mm
Dubina	255 mm
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1505009EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1505009EN
EU RoHS direktiva	Usaglašeno
