OSNOVNE INFORMACIJE
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
tip blokade	mehanička
kategorija upotrebe	AC-3
kategorija upotrebe	AC-1
[Ie] nazivna struja	275 A 40 °C) pri <= 440 V AC AC-1
[Ie] nazivna struja	185 A 55 °C) pri <= 440 V AC AC-3
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
snaga disipacije po polu	12 W AC-3
prosečna impedansa	0.33 mΩ - Ith 275 A 50 Hz
sastav pomoćnog kontakta	1 NO
Grupa proizvoda	TeSys F
[Ith] dozvoljena termička struja u vazduhu	275 A pri <40 °C
Standardi	EN 60947-4-1
Standardi	IEC 60947-4-1
Standardi	IEC 60947-1
Standardi	JIS C8201-4-1
Standardi	EN 60947-1
moment pritezanja	upravljačko kolo: 1.2 N.m
moment pritezanja	kolo napajanja: 18 N.m
Nosači za montažu	ploča
Broj polova	3P
primena kontaktora	rezistivno opterećenje
primena kontaktora	upravljanje motorom
nazivna prekidna moć	1480 A u skladu sa IEC 60947-4-1

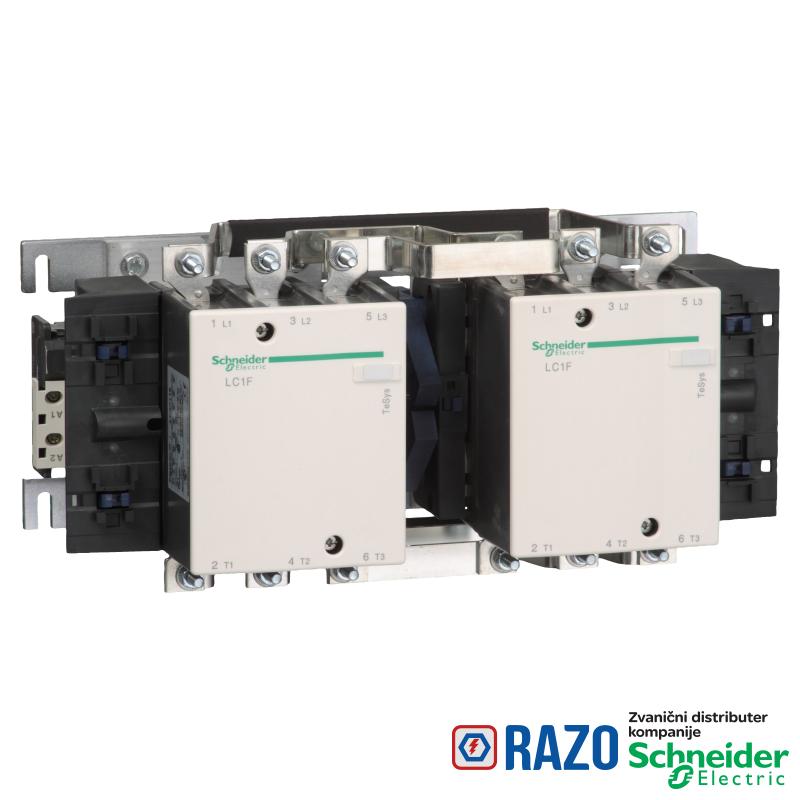

Tip proizvoda ili komponente	kontaktor za promenu smera
Kategorija prenapona	III
Irms nazivna moć uključenja	1850 A AC u skladu sa IEC 60947-4-1
ime proizvoda	TeSys F
snaga motora kW	100 kW pri 1000 V AC 50/60 Hz
snaga motora kW	100 kW pri 415 V AC 50/60 Hz
snaga motora kW	100 kW pri 440 V AC 50/60 Hz
snaga motora kW	110 kW pri 500 V AC 50/60 Hz
snaga motora kW	90 kW pri 380...400 V AC 50/60 Hz
snaga motora kW	55 kW pri 220...240 V AC 50/60 Hz
snaga motora kW	110 kW pri 660...690 V AC 50/60 Hz
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
pripadajući osigurač	200 A aM pri <= 440 V
pripadajući osigurač	315 A gG pri <= 440 V
[Uimp] nazivni podnosivi impulsni napon	8 kV
Kratko ime uređaja	LC2F
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 25 x 3 mm
povezivanje - priključci	kolo napajanja: priključak 1 kabl(ovi) 150-150 mm²
povezivanje - priključci	kolo napajanja: prstenaste stopice 1 kabl(ovi) 150-150 mm²
grupa proizvoda	TeSys
raspored kontakata	3 NO
[Icw] kratkotrajna podnosiva struja kratkog spoja	1500 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	920 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	740 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	500 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	400 A pri <40 °C - 10 min
prezentacija uređaja	prefabrikovan sa promenom redosleda faza

DOPUNSKE INFORMACIJE
tip motornog pokretača	reversing contactor
kompatibilnost	LC2F
napon kalema kontaktora	24 V DC standardno
napon kalema kontaktora	220 V AC standardno
napon kalema kontaktora	230 V AC standardno
napon kalema kontaktora	240 V AC standardno
napon kalema kontaktora	400 V AC standardno
napon kalema kontaktora	48 V DC standardno
napon kalema kontaktora	110 V DC standardno
napon kalema kontaktora	125 V DC standardno
napon kalema kontaktora	220 V DC standardno
napon kalema kontaktora	48 V AC standardno
napon kalema kontaktora	110 V AC standardno
napon kalema kontaktora	115 V AC standardno
napon kalema kontaktora	120 V AC standardno
opseg snage	30-50 kW pri 200-240 V trofazne
opseg snage	55-100 kW pri 200-240 V trofazne
opseg snage	55-100 kW pri 380-440 V trofazne
opseg snage	55-100 kW pri 480-500 V trofazne
opseg snage	110-220 kW pri 480-500 V trofazne

OKRUžENJE
Mehanička robusnost	vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost	udara na kontaktor u radu: 15 Gn za 11 ms
Mehanička robusnost	vibracije na kontaktor u radu: 5 Gn, 5...300 Hz
Mehanička robusnost	udara kontaktor nije u radu: 7 Gn za 11 ms
Temperatura okoline za rad uređaja	-5-55 °C
Visina	174 mm
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP2x prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP2x prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Otpornost na vatru	850 °C u skladu sa IEC 60695-2-1
Širina	357 mm
Dubina	181 mm
Masa proizvoda	10.1 kg
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI100418
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP080208EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
