OSNOVNE INFORMACIJE
napon upravljačkog kola	48 V DC
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
Grupa proizvoda	TeSys F
tip upravljačkog kola	DC standardno
primena kontaktora	rezistivno opterećenje
primena kontaktora	upravljanje motorom

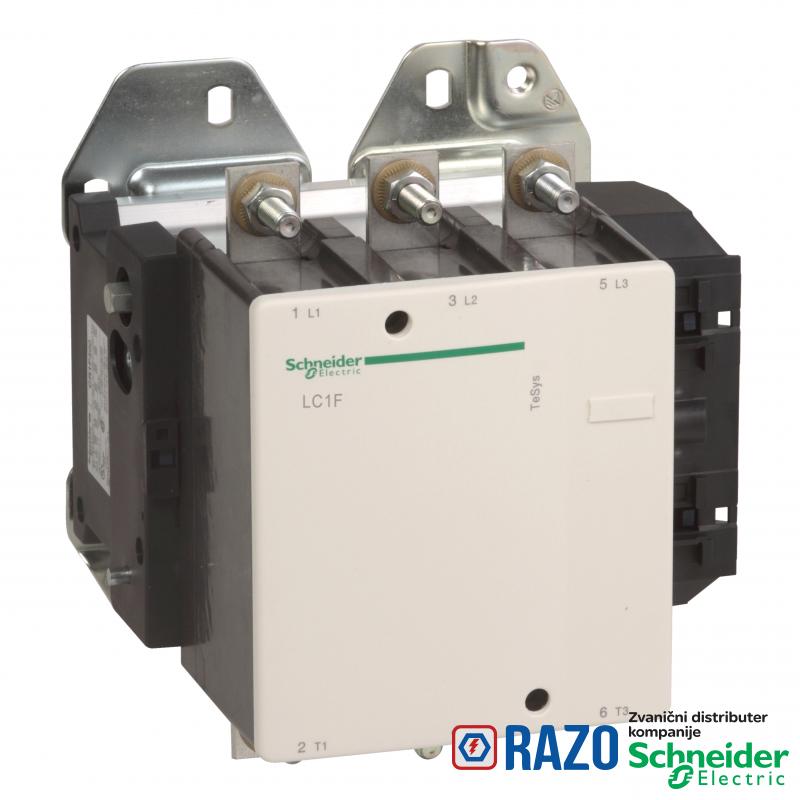

Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys F
grupa proizvoda	TeSys
raspored kontakata	3 NO
kategorija upotrebe	AC-3
kategorija upotrebe	AC-4
kategorija upotrebe	AC-1
[Ie] nazivna struja	500 A 40 °C) pri <= 440 V AC AC-1
[Ie] nazivna struja	400 A 55 °C) pri <= 440 V AC AC-3
Broj polova	3P
snaga motora kW	75 kW pri 400 V AC 50/60 Hz (AC-4)
snaga motora kW	200 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW	220 kW pri 415 V AC 50/60 Hz (AC-3)
snaga motora kW	250 kW pri 440 V AC 50/60 Hz (AC-3)
snaga motora kW	257 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW	280 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW	185 kW pri 1000 V AC 50/60 Hz (AC-3)
snaga motora kW	110 kW pri 220...230 V AC 50/60 Hz (AC-3)
Kratko ime uređaja	LC1F
tip kalema	standardno

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
snaga disipacije po polu	65 W AC-1
snaga disipacije po polu	42 W AC-3
prosečna impedansa	0.26 mΩ - Ith 500 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu	500 A pri <40 °C
ograničenje napona upravljačkog kola	u radu: 0.85...1.1 Uc 55 °C)
ograničenje napona upravljačkog kola	propad napona: 0.2...0.35 Uc 55 °C)
Standardi	JIS C8201-4-1
Standardi	EN 60947-1
Standardi	EN 60947-4-1
Standardi	IEC 60947-1
Standardi	IEC 60947-4-1
Nosači za montažu	ploča
napon kalema kontaktora	48 V DC standardno
snaga držanja u W	6-6 W pri 20 °C
nazivna prekidna moć	3200 A u skladu sa IEC 60947-4-1
pripadajući osigurač	400 A aM pri <= 440 V
pripadajući osigurač	500 A gG pri <= 440 V
opseg snage	110-220 kW pri 480-500 V trofazne
opseg snage	110-220 kW pri 380-440 V trofazne
opseg snage	110-220 kW pri 200-240 V trofazne
opseg snage	250-500 kW pri 480-500 V trofazne
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 30 x 5 mm
povezivanje - priključci	kolo napajanja: prstenaste stopice 2 kabl(ovi) 150-150 mm²
povezivanje - priključci	kolo napajanja: povezivanje na zavrtanj
tip motornog pokretača	direct on-line contactor
vreme uključenja/isključenja	50...60 ms zatvaranje
vreme uključenja/isključenja	45...60 ms otvaranje
maksimalni radni ciklus	2400 ciklusa/h pri <55 °C
moment pritezanja	upravljačko kolo: 1.2 N.m
moment pritezanja	kolo napajanja: 35 N.m
mehanička trajnost	10 miliona ciklusa
udarna snaga u W	1000-1000 W 20 °C)
kompatibilnost	LC1F
Kategorija prenapona	III
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
[Icw] kratkotrajna podnosiva struja kratkog spoja	3600 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	2400 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	1700 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1200 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1000 A pri <40 °C - 10 min
disipacija toplote	6-6 W

OKRUžENJE
Visina	206 mm
Temperatura okoline za rad uređaja	-5-55 °C
Masa proizvoda	9.1 kg
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	213 mm
Dubina	219 mm
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1505009EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1505009EN
EU RoHS direktiva	Usaglašeno
