OSNOVNE INFORMACIJE
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
Grupa proizvoda	TeSys F
primena kontaktora	rezistivno opterećenje
primena kontaktora	upravljanje motorom

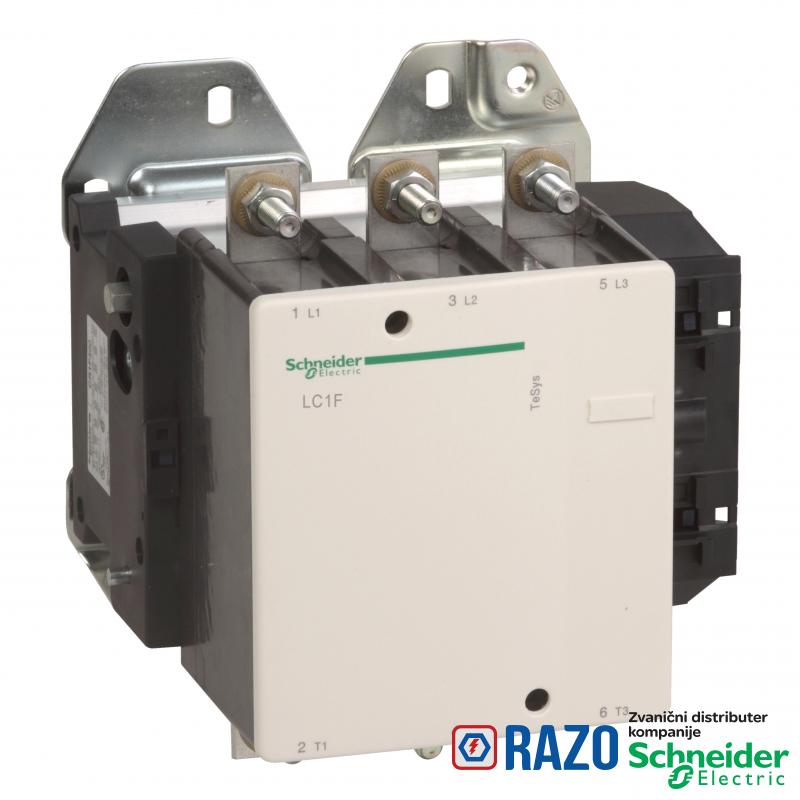

Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys F
grupa proizvoda	TeSys
raspored kontakata	3 NO
[Ie] nazivna radna struja	700 A 40 °C) pri <= 440 V AC AC-1
[Ie] nazivna radna struja	500 A 55 °C) pri <= 440 V AC AC-3
kategorija upotrebe	AC-4
kategorija upotrebe	AC-1
kategorija upotrebe	AC-3
Broj polova	3P
snaga motora kW	250 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW	280 kW pri 415 V AC 50/60 Hz (AC-3)
snaga motora kW	295 kW pri 440 V AC 50/60 Hz (AC-3)
snaga motora kW	335 kW pri 1000 V AC 50/60 Hz (AC-3)
snaga motora kW	355 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW	147 kW pri 220...240 V AC 50/60 Hz (AC-3)
snaga motora kW	335 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW	80 kW pri 400 V AC 50/60 Hz (AC-4)
Kratko ime uređaja	LC1F

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	UL
snaga disipacije po polu	88 W AC-1
snaga disipacije po polu	45 W AC-3
prosečna impedansa	0.18 mΩ - Ith 700 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu	700 A pri <40 °C
Standardi	JIS C8201-4-1
Standardi	EN 60947-1
Standardi	IEC 60947-1
Standardi	EN 60947-4-1
Standardi	IEC 60947-4-1
Nosači za montažu	ploča
nazivna prekidna moć	4000 A u skladu sa IEC 60947-4-1
Irms nazivna moć uključenja	5000 A AC u skladu sa IEC 60947-4-1
pripadajući osigurač	500 A aM pri <= 440 V
pripadajući osigurač	800 A gG pri <= 440 V
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	kolo napajanja: prstenaste stopice 2 kabl(ovi) 240-240 mm²
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 40 x 5 mm
povezivanje - priključci	kolo napajanja: povezivanje na zavrtanj
moment pritezanja	kolo napajanja: 35 N.m
kompatibilnost	LC1F
Kategorija prenapona	III
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
[Icw] kratkotrajna podnosiva struja kratkog spoja	4200 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	3200 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	2400 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1500 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1200 A pri <40 °C - 10 min

OKRUžENJE
Mehanička robusnost	vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost	vibracije na kontaktor u radu: 4 Gn, 5...300 Hz
Mehanička robusnost	udara kontaktor nije u radu: 9 Gn for 1/2 sine wave (11 ms)
Mehanička robusnost	udara na kontaktor u radu: 15 Gn for 1/2 sine wave (11 ms)
Visina	238 mm
Temperatura okoline za rad uređaja	-5-55 °C
Masa proizvoda	9.75 kg
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	233 mm
Dubina	232 mm
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1505009EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1505009EN
EU RoHS direktiva	Usaglašeno
