OSNOVNE INFORMACIJE
[Ie] nazivna radna struja	315 A 40 °C) pri <= 440 V AC-1
kategorija upotrebe	AC-1
[Ue] nazivni napon	<= 690 V AC 50/60 Hz
Grupa proizvoda	TeSys F
Broj polova	4P
primena kontaktora	rezistivno opterećenje

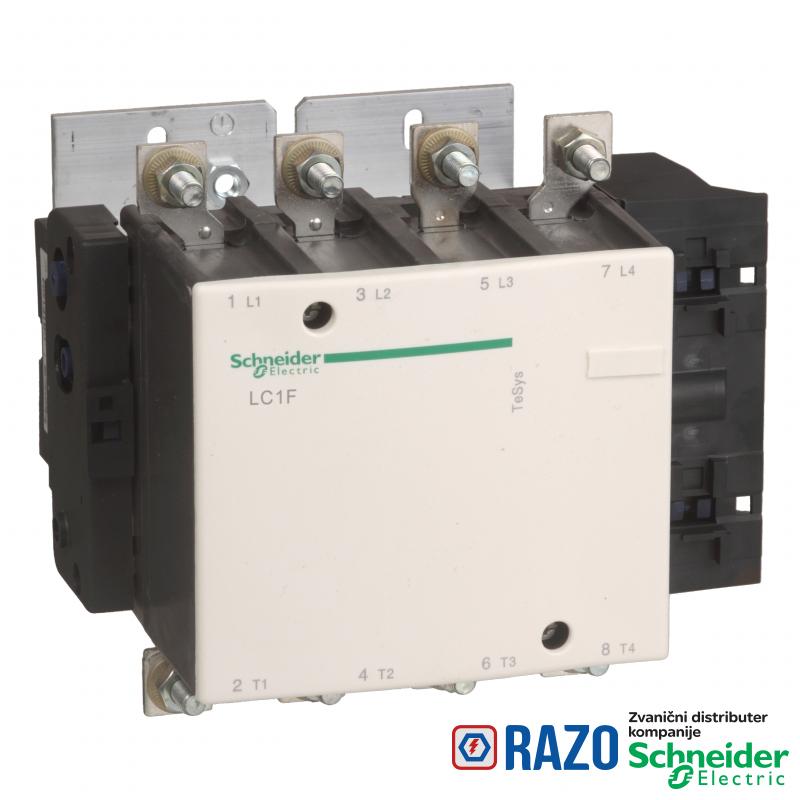

Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys F
Kratko ime uređaja	LC1F
grupa proizvoda	TeSys
raspored kontakata	4 NO

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	CB
snaga disipacije po polu	32 W AC-1
prosečna impedansa	0.32 mΩ - Ith 315 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu	315 A pri <40 °C
Standardi	EN 60947-1
Standardi	IEC 60947-1
Standardi	JIS C8201-4-1
Standardi	EN 60947-4-1
Standardi	IEC 60947-4-1
moment pritezanja	kolo napajanja: 35 N.m
Nosači za montažu	ploča
kompatibilnost	LC1F
nazivna prekidna moć	1800 A u skladu sa IEC 60947-4-1
Kategorija prenapona	III
Irms nazivna moć uključenja	2250 A u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
pripadajući osigurač	315 A gG pri <= 440 V
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	kolo napajanja: prstenaste stopice 1 kabl(ovi) 185-185 mm²
povezivanje - priključci	kolo napajanja: priključak 1 kabl(ovi) 185-185 mm²
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 32 x 4 mm
povezivanje - priključci	kolo napajanja: povezivanje na zavrtanj
[Icw] kratkotrajna podnosiva struja kratkog spoja	1800 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	1000 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	850 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	560 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	440 A pri <40 °C - 10 min

OKRUžENJE
Mehanička robusnost	vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost	vibracije na kontaktor u radu: 5 Gn, 5...300 Hz
Mehanička robusnost	udara kontaktor nije u radu: 7 Gn for 1/2 sine wave (11 ms)
Mehanička robusnost	udara na kontaktor u radu: 15 Gn for 1/2 sine wave (11 ms)
Visina	197 mm
Temperatura okoline za rad uređaja	-5-55 °C
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	208.5 mm
Dubina	181 mm
Masa proizvoda	5.55 kg
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI100418
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP080208EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
