OSNOVNE INFORMACIJE
zaštićeni priključak	bez
Grupa proizvoda	TeSys F
Grupa proizvoda	TeSys D
kompatibilnost grupe proizvoda	TeSys D LC1D kontaktor
kompatibilnost grupe proizvoda	TeSys D LP1D kontaktor

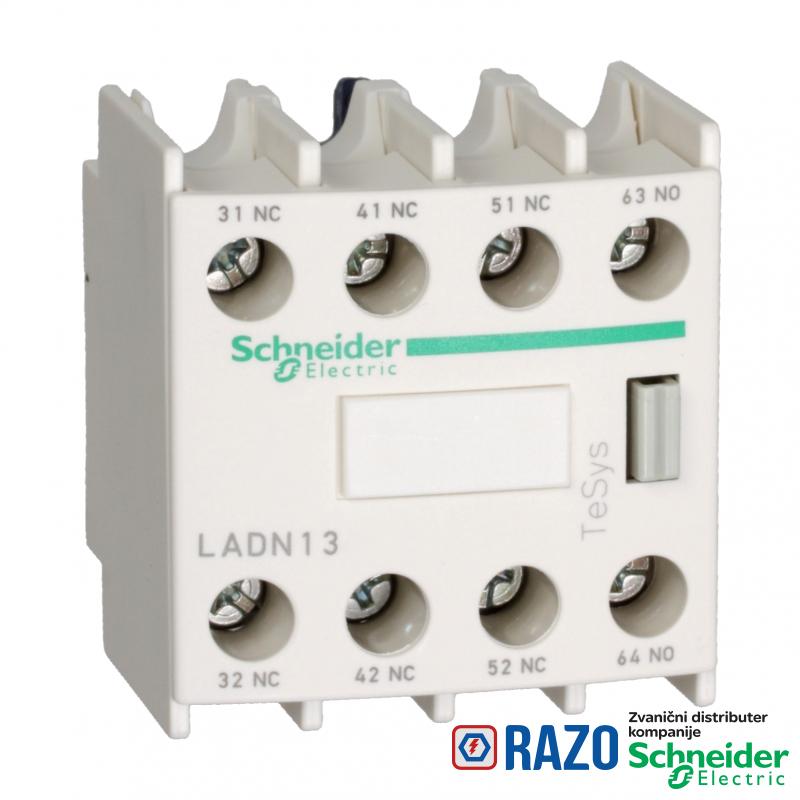

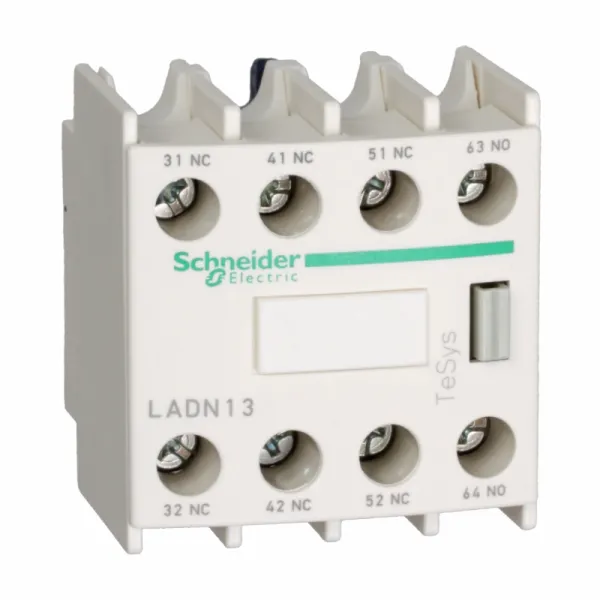

Tip proizvoda ili komponente	pomoćni kontaktni blok
Kompatibilnost proizvoda	LP1D80
Kompatibilnost proizvoda	LC1D80...D150
operacije pomoćnih kontakata	trenutno
Kratko ime uređaja	LADN
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični sa
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
grupa proizvoda	TeSys
raspored kontakata	2 NO + 2 NC

DOPUNSKE INFORMACIJE
vreme nepreklapanja	1.5 milisekundi pri isključenju bez preklapanja između NC i NO kontakta
vreme nepreklapanja	1.5 milisekundi pri zatvaranju bez preklapanja između NC i NO kontakta
dopustivo kratkotrajno opterećenje	100 A pri <60 °C 1 s
dopustivo kratkotrajno opterećenje	120 A pri <60 °C 500 ms
dopustivo kratkotrajno opterećenje	140 A pri <60 °C 100 ms
minimalna struja preklapanja	5 mA
[Ui] nazivni napon izolacije	600 V - sertifikacije UL
[Ui] nazivni napon izolacije	690 V u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije	600 V - sertifikacije CSA
minimalni napon preklapanja	17 V
[Ith] dozvoljena termička struja u vazduhu	10 A pri <60 °C
[Ue] nazivni radni napon	690 V AC 25...400 Hz
mehanička trajnost	30 miliona ciklusa
tip zaštite	gG osigurač 10 A : struja u skladu sa radnom strujom za Ue <= 690 V
vreme preklapanja	1.5 milisekundi
otpornost izolacije	> 10 MOhm
Irms nazivna moć uključenja	140 A AC u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja	250 A DC u skladu sa IEC 60947-5-1
pripadajući osigurač	10 A gG u skladu sa IEC 60947-5-1
Masa proizvoda	0.05 kg
Lokacija za montiranje	prednji deo

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Temperatura okoline za rad uređaja	-5-60 °C
Temperatura okoline za skladištenje	-60-80 °C
Karakteristike životne sredine	normalna sredina
Standardi	VDE 0660
Standardi	IEC 60947-5-1
Standardi	EN 50012
Standardi	EN 60947-5-1
Standardi	BS 4794
Standardi	NF C 63-140
zaštitni tretman	TH u skladu sa IEC 60068
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
specifična upotreba	u skladu sa EN 50012
IP stepen zaštite	IP2x u skladu sa VDE 0660

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110807EN_V1
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
