OSNOVNE INFORMACIJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	IEC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	KC
Sertifikacija proizvoda	UL
kategorija upotrebe	AC-6B
napon upravljačkog kola	240 V AC 50/60 Hz
[Ue] nazivni napon	kolo napajanja: <= 690 V AC 50/60 Hz
reaktivna snaga	17 kvar pri 230-230 V AC 50/60 Hz pri <60 °C
reaktivna snaga	30 kvar pri 400-415 V AC 50/60 Hz pri <60 °C
reaktivna snaga	32 kvar pri 440-440 V AC 50/60 Hz pri <60 °C
reaktivna snaga	50 kvar pri 660-690 V AC 50/60 Hz pri <60 °C
maksimalni radni ciklus	240 ciklusa/h
sastav pomoćnog kontakta	1 NO + 2 NC za signalno kolo
sastav pomoćnog kontakta	3 NO prevremeno uključenje za kolo napajanja
Grupa proizvoda	TeSys D
Standardi	IEC 60947-4-1
Standardi	CSA C22.2 No 60947-4-1
Standardi	UL 60947-4-1
moment pritezanja	upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi
moment pritezanja	kolo napajanja: 5 N.m - na vijčani priključni blokovi - kabl 1-25 mm²
moment pritezanja	kolo napajanja: 8 N.m - na vijčani priključni blokovi - kabl 35-35 mm²
Nosači za montažu	ploča
Nosači za montažu	DIN šina
tip upravljačkog kola	AC pri 50/60 Hz
lokacija uređaja u sistemu	prekid dovoda
lokacija uređaja u sistemu	unutar prekidanja u trouglu
električna trajnost	300000 ciklusa pri Ue 400 V
električna trajnost	200000 ciklusa pri Ue 690 V
Broj polova	3P
primena kontaktora	korekcija faktora snage

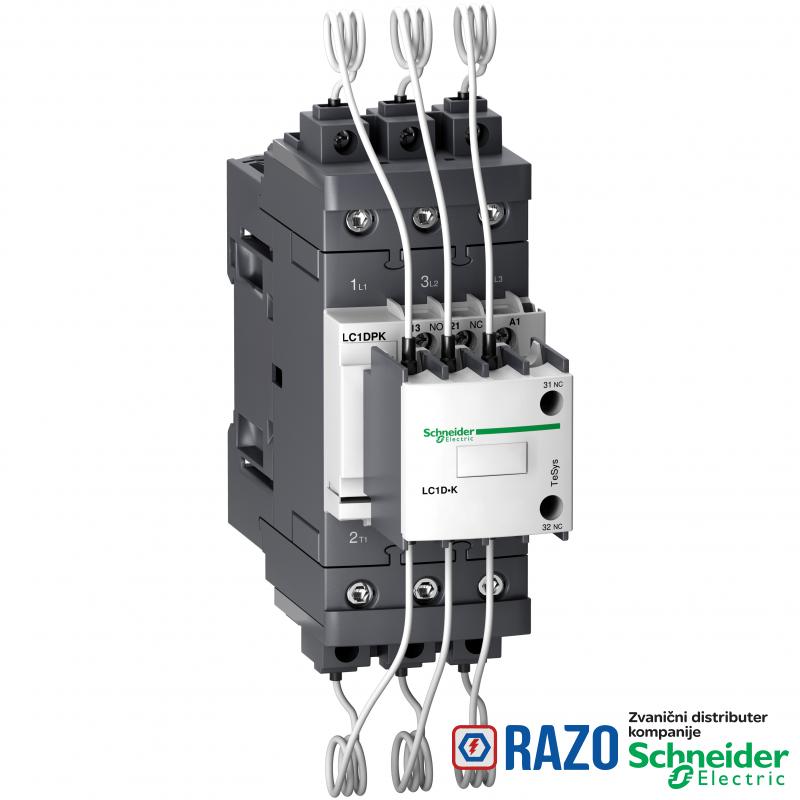

Tip proizvoda ili komponente	kontaktor za kondenzatorske baterije
ime proizvoda	TeSys LC1D.K
Kratko ime uređaja	LC1DPK
grupa proizvoda	TeSys
raspored kontakata	3 NO
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - krutost kabla: jednožični bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² - krutost kabla: jednožični bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - krutost kabla: fleksibilni sa ili bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 1-35 mm² - krutost kabla: jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 1-25 mm² - krutost kabla: jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 1 1-35 mm² - krutost kabla: fleksibilni sa ili bez kablovskog završetka
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi 2 1-25 mm² - krutost kabla: fleksibilni sa ili bez kablovskog završetka

DOPUNSKE INFORMACIJE
tip pomoćnog kontakta	tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1
tip pomoćnog kontakta	tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
kompatibilnost	LC1D

OKRUžENJE
Temperatura okoline za rad uređaja	-5-60 °C
Visina	166 mm
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH u skladu sa IEC 60068-2-30
IP stepen zaštite	IP2x u skladu sa IEC 60529
IP stepen zaštite	IP2x u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	55 mm
Dubina	156 mm
Masa proizvoda	1.3 kg

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1503009EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503009EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
