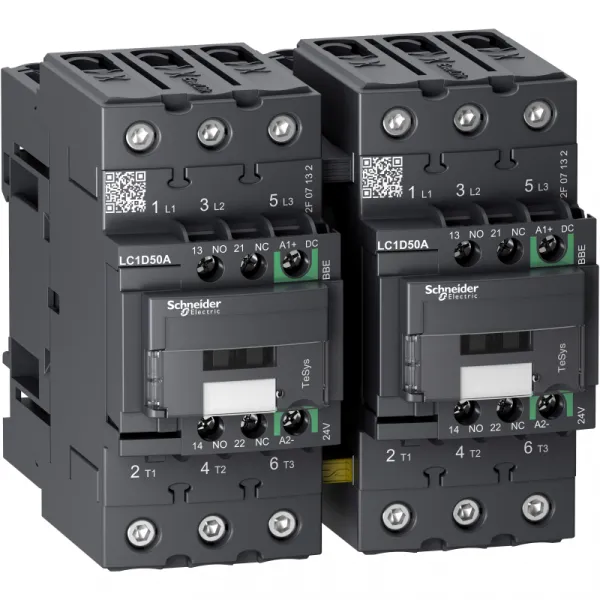

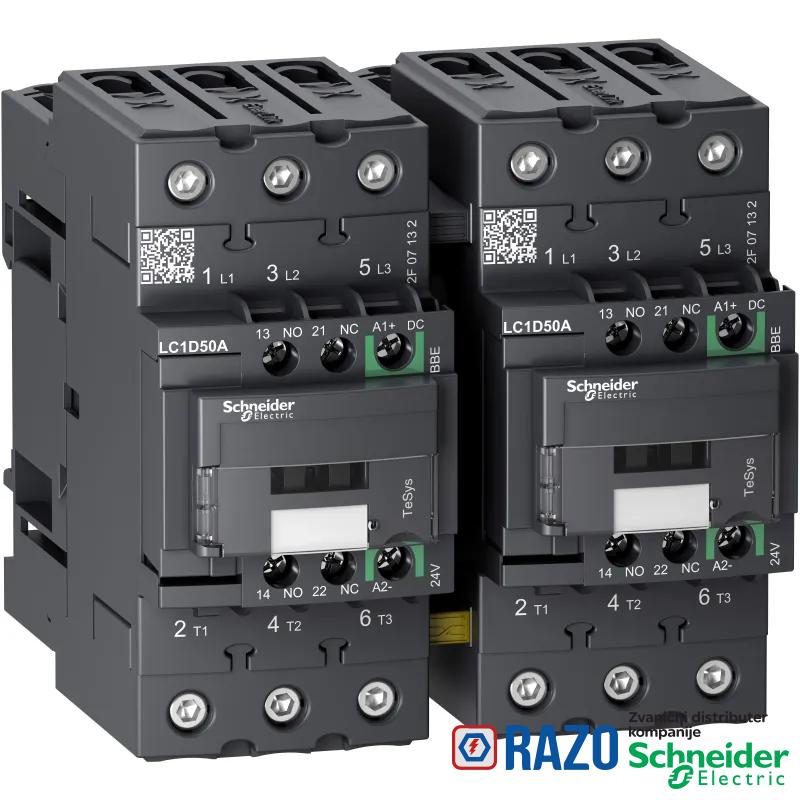

TeSys D kontaktor za promenu smera-3P-<=440 V - 50 A AC-3 - 24 V DC kalem

TeSys D kontaktor za promenu smera-3P-<=440 V - 50 A AC-3 - 24 V DC kalem

Šifra artikla: LC2D50ABBE
TeSys D kontaktor za promenu smera-3P-<=440 V - 50 A AC-3 - 24 V DC kalem
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
67.112,40 RSD
67.112,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip blokade mehanička
napon upravljačkog kola 24 V DC
[Ue] nazivni napon kolo napajanja: 690 V AC 25...400 Hz
snaga disipacije po polu 3.7 W AC-3
snaga disipacije po polu 9.6 W AC-1
prosečna impedansa 1.5 mΩ - Ith 80 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta 1 NO + 1 NC
Grupa proizvoda TeSys D
[Ith] dozvoljena termička struja u vazduhu 10 A pri <60 °C za signalno kolo
[Ith] dozvoljena termička struja u vazduhu 80 A pri <60 °C za kolo napajanja
Nosači za montažu šina
Nosači za montažu ploča
tip upravljačkog kola DC DC mala potrošnja
standardi EN/IEC 60947-4-1
standardi EN/IEC 60947-5-1
standardi UL 60947-4-1
standardi CSA C22.2 No 60947-4-1
nivo sigurnosne pouzdanosti B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
primena kontaktora rezistivno opterećenje
primena kontaktora upravljanje motorom
nazivna prekidna moć 900 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Tip proizvoda ili komponente kontaktor za promenu smera
sertifikacije proizvoda CCC
sertifikacije proizvoda CSA
sertifikacije proizvoda EAC
sertifikacije proizvoda UL
sertifikacije proizvoda KC
sertifikacije proizvoda DNV-GL
sertifikacije proizvoda LROS (Lloyds register of shipping)
Irms nazivna moć uključenja 140 A AC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 250 A DC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 900 A pri 440 V za kolo napajanja u skladu sa IEC 60947
ime proizvoda TeSys D Green
pripadajući osigurač 10 A gG za signalno kolo u skladu sa IEC 60947-5-1
pripadajući osigurač 100 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja
pripadajući osigurač 100 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični
povezivanje - priključci kolo napajanja: EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm²jednožični
povezivanje - priključci kolo napajanja: EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm²jednožični
grupa proizvoda TeSys
raspored kontakata 3 NO
prezentacija uređaja prefabrikovan sa promenom redosleda faza
kategorija upotrebe AC-1
kategorija upotrebe AC-3
[Ie] nazivna struja 50 A 60 °C) pri <= 440 V AC-3 za kolo napajanja
[Ie] nazivna struja 80 A 60 °C) pri <= 440 V AC-1 za kolo napajanja
vreme uključenja/isključenja 55...65 ms zatvaranje
vreme uključenja/isključenja 20...120 ms otvaranje >= 17221)
vreme uključenja/isključenja 20...80 ms otvaranje >= 18011)
maksimalni radni ciklus 3600 ciklusa/h pri <60 °C
električna trajnost 1.8 miliona ciklusa 42 A AC-3 pri Ue <= 440 V
električna trajnost 0.5 miliona ciklusa 80 A AC-1 pri Ue <= 440 V
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja kolo napajanja: 8 N.m - na EverLink BTR vijčani priključak - kabl 25-35 mm² šestougaona 4 mm
moment pritezanja kolo napajanja: 5 N.m - na EverLink BTR vijčani priključak - kabl 1-25 mm² šestougaona 4 mm
Broj polova 3P
Kategorija prenapona III
snaga motora hp 3 hp pri 115 V AC 60 Hz za monofazne motori
snaga motora hp 7.5 hp pri 230/240 V AC 60 Hz za monofazne motori
snaga motora hp 15 hp pri 200/208 V AC 60 Hz za trofazne motori
snaga motora hp 15 hp pri 230/240 V AC 60 Hz za trofazne motori
snaga motora hp 40 hp pri 460/480 V AC 60 Hz za trofazne motori
snaga motora hp 40 hp pri 575/600 V AC 60 Hz za trofazne motori
snaga motora kW 15 kW pri 220...230 V AC 50 Hz
snaga motora kW 22 kW pri 380...400 V AC 50 Hz
snaga motora kW 25 kW pri 415 V AC 50 Hz
snaga motora kW 30 kW pri 440 V AC 50 Hz
snaga motora kW 30 kW pri 500 V AC 50 Hz
snaga motora kW 33 kW pri 660...690 V AC 50 Hz
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije signalno kolo: 690 V u skladu sa IEC 60947-1
mehanička trajnost 6 miliona ciklusa
Kratko ime uređaja LC2D
[Icw] kratkotrajna podnosiva struja kratkog spoja 100 A - 1 s za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 120 A - 500 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 140 A - 100 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 400 A pri <40 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 810 A pri <40 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 84 A pri <40 °C - 10 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 208 A pri <40 °C - 1 min za kolo napajanja
zaštitni poklopac sa
DOPUNSKE INFORMACIJE
vreme nepreklapanja 1.5 milisekundi pri isključenju između NC i NO kontakta
vreme nepreklapanja 1.5 milisekundi pri zatvaranju između NC i NO kontakta
minimalna struja preklapanja 5 mA za signalno kolo
ograničenje napona upravljačkog kola propad napona: <= 0.1 Uc 60 °C)
ograničenje napona upravljačkog kola u radu: 0.8...1.2 Uc 60 °C)
snaga držanja u W 0.5-0.5 W pri 20 °C
otpornost izolacije > 10 MOhm za signalno kolo
tehnologija kalema ugrađeno ograničenje u oba smera
minimalni napon preklapanja 17 V za signalno kolo
frekvencija signalnog kola 25...400 Hz
disipacija toplote 0.5-0.5 W
udarna snaga u W 11-11 W pri 20 °C
tip pomoćnog kontakta tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1
tip pomoćnog kontakta tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
kompatibilnost LC2D
OKRUžENJE
Mehanička robusnost vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost vibracije na kontaktor u radu: 4 Gn, 5...300 Hz
Mehanička robusnost udara kontaktor nije u radu: 10 Gn za 11 ms
Mehanička robusnost udara na kontaktor u radu: 15 Gn za 11 ms
Visina 122 mm
Temperatura okoline za rad uređaja -25-60 °C
Stepen zaprljanosti 3
Masa proizvoda 2.164 kg
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH u skladu sa IEC 60068-2-30
IP stepen zaštite IP20 prednja strana u skladu sa IEC 60529
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
boja siva (SE GREY 6)
boja zelena (SE GREEN 2)
Širina 119 mm
Dubina 120 mm
dopustiva temperatura u okolini uređaja -40-70 °C na Uc
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1607010EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI1607010EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
TeSys D kontaktor za promenu smera-3P-<=440 V - 50 A AC-3 - 24 V DC kalem

Ostavi komentar

Trenutno nema komentara

Slični proizvodi

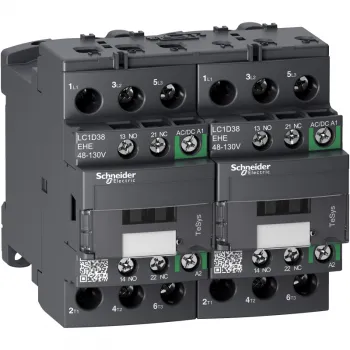

TeSys D kontaktor za promenu smera-3P-
56.817,60 RSD

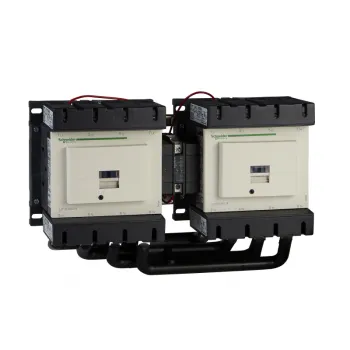

TeSys D kontaktor za izmenu napaj.-4P(4NO)- AC-1 -
394.958,40 RSD
TeSys D kontaktor za promenu smera-3P-
71.332,80 RSD
kontaktor TeSys LC1-DG 16.7 kVAr - kalem 110 V AC
11.116,80 RSD
kontaktor TeSys LC1-DG 16.7 kVAr - kalem 220 V AC
10.786,80 RSD
TeSys D kontaktor za promenu smera-3P-
71.556,00 RSD
kontaktor TeSys LC1-DG 16.7 kVAr - kalem 230 V AC
10.982,40 RSD

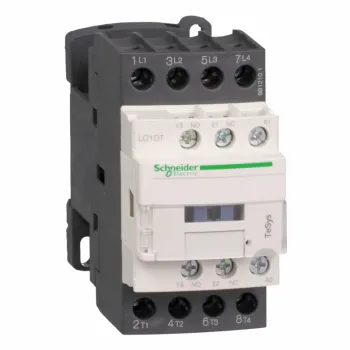

TeSys D kontaktor - 4P(4 NO) - AC-1 -
12.051,60 RSD

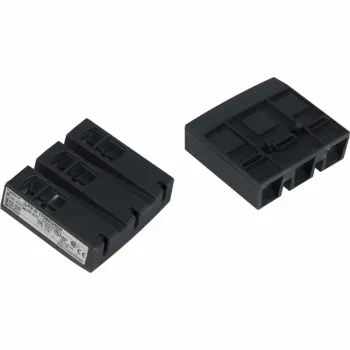

TeSys D - priključni blok - 3P - vijčani priključak - za LC1D115 ili LC1D150
