OSNOVNE INFORMACIJE | |
---|---|
napon upravljačkog kola | 100...250 V AC 50/60 Hz |
napon upravljačkog kola | 100...250 V DC |
[Ue] nazivni napon | kolo napajanja: <= 690 V AC 25...400 Hz |
snaga disipacije po polu | 2 W AC-3 |
snaga disipacije po polu | 5 W AC-1 |
prosečna impedansa | 2 mΩ - Ith 50 A 50 Hz za kolo napajanja |
sastav pomoćnog kontakta | 1 NO + 1 NC |
Grupa proizvoda | TeSys D |
[Ith] dozvoljena termička struja u vazduhu | 10 A pri <60 °C za signalno kolo |
[Ith] dozvoljena termička struja u vazduhu | 50 A pri <60 °C za kolo napajanja |
Nosači za montažu | ploča |
Nosači za montažu | šina |
tip upravljačkog kola | AC/DC pri 50/60 Hz AC/DC elektronika |
standardi | EN/IEC 60947-4-1 |
standardi | EN/IEC 60947-5-1 |
standardi | UL 60947-4-1 |
standardi | CSA C22.2 No 60947-4-1 |
nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
primena kontaktora | rezistivno opterećenje |
primena kontaktora | upravljanje motorom |
nazivna prekidna moć | 550 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
Tip proizvoda ili komponente | kontaktor |
sertifikacije proizvoda | CCC |
sertifikacije proizvoda | CSA |
sertifikacije proizvoda | EAC |
sertifikacije proizvoda | UL |
sertifikacije proizvoda | KC |
sertifikacije proizvoda | DNV-GL |
sertifikacije proizvoda | LROS (Lloyds register of shipping) |
Irms nazivna moć uključenja | 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 |
Irms nazivna moć uključenja | 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 |
Irms nazivna moć uključenja | 550 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
ime proizvoda | TeSys D Green |
pripadajući osigurač | 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 |
pripadajući osigurač | 63 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
pripadajući osigurač | 63 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja |
[Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947 |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični |
povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični |
povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2.5-10 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 2.5-10 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-10 mm²fleksibilni sa |
povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm²fleksibilni sa |
povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1.5-10 mm²jednožični |
povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 2.5-10 mm²jednožični |
grupa proizvoda | TeSys |
raspored kontakata | 3 NO |

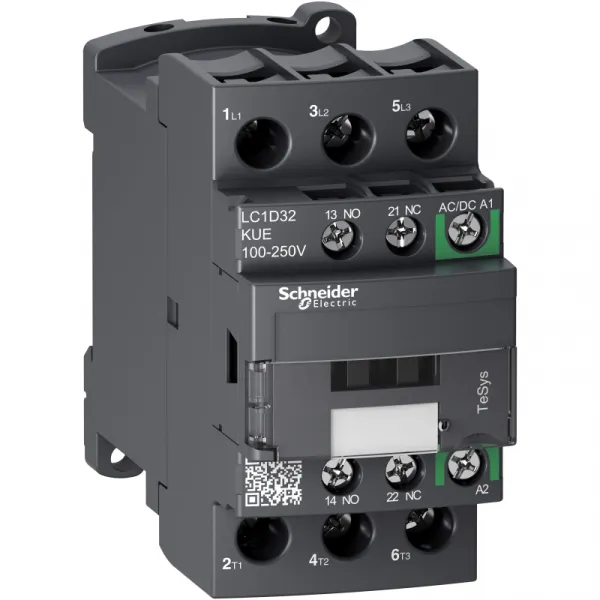

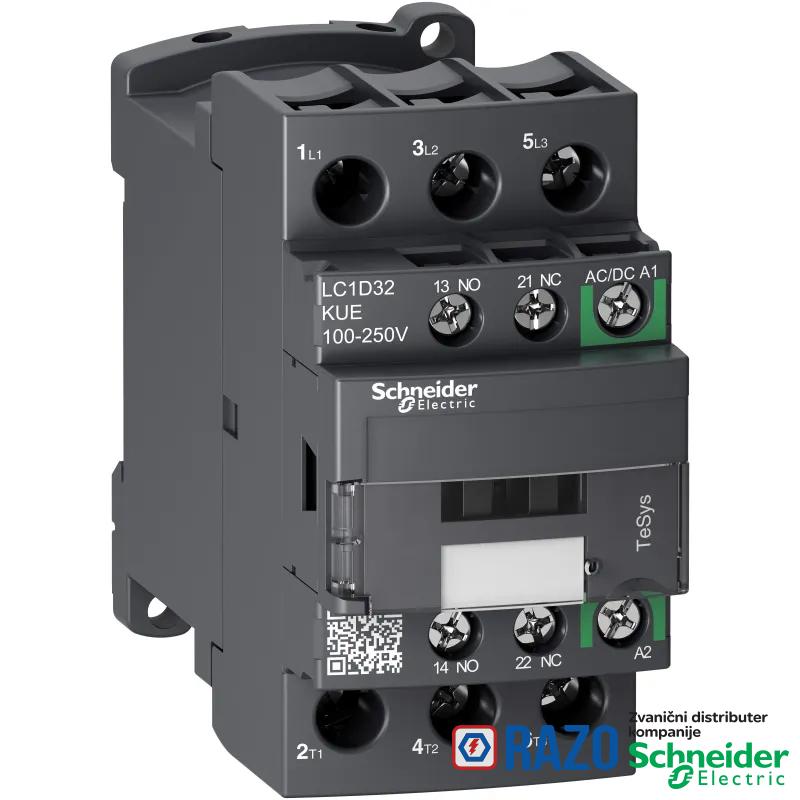

kratko ime uređaja | LC1D32 |
kategorija upotrebe | AC-3 |
kategorija upotrebe | AC-1 |
[Ie] nazivna struja | 32 A 60 °C) pri <= 440 V AC-3 za kolo napajanja |
[Ie] nazivna struja | 50 A 60 °C) pri <= 440 V AC-1 za kolo napajanja |
vreme uključenja/isključenja | 45...55 ms zatvaranje |
vreme uključenja/isključenja | 20...90 ms otvaranje |
maksimalni radni ciklus | 3600 ciklusa/h pri <60 °C |
električna trajnost | 2.1 miliona ciklusa 29 A AC-3 pri Ue <= 440 V |
električna trajnost | 0.9 miliona ciklusa 50 A AC-1 pri Ue <= 440 V |
moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
moment pritezanja | kolo napajanja: 2.5 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
moment pritezanja | kolo napajanja: 2.5 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
Broj polova | 3P |
Kategorija prenapona | III |
snaga motora kW | 7.5 kW pri 220...230 V AC 50 Hz (AC-3) |
snaga motora kW | 15 kW pri 380...400 V AC 50 Hz (AC-3) |
snaga motora kW | 15 kW pri 415 V AC 50 Hz (AC-3) |
snaga motora kW | 15 kW pri 440 V AC 50 Hz (AC-3) |
snaga motora kW | 18.5 kW pri 500 V AC 50 Hz (AC-3) |
snaga motora kW | 18.5 kW pri 660...690 V AC 50 Hz (AC-3) |
snaga motora hp | 2 hp pri 115 V AC 60 Hz za monofazne motori |
snaga motora hp | 5 hp pri 230/240 V AC 60 Hz za monofazne motori |
snaga motora hp | 10 hp pri 200/208 V AC 60 Hz za trofazne motori |
snaga motora hp | 10 hp pri 230/240 V AC 60 Hz za trofazne motori |
snaga motora hp | 20 hp pri 460/480 V AC 60 Hz za trofazne motori |
snaga motora hp | 25 hp pri 575/600 V AC 60 Hz za trofazne motori |
[Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
[Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-1 |
mehanička trajnost | 15 miliona ciklusa |
Kratko ime uređaja | LC1D |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 100 A - 1 s za signalno kolo |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 120 A - 500 ms za signalno kolo |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 140 A - 100 ms za signalno kolo |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 60 A pri <40 °C - 10 min za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 138 A pri <40 °C - 1 min za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 260 A pri <40 °C - 10 s za kolo napajanja |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 430 A pri <40 °C - 1 s za kolo napajanja |
tip kalema | AC/DC elektronika |
zaštitni poklopac | sa |
DOPUNSKE INFORMACIJE | |
---|---|
vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
vreme nepreklapanja | 1.5 milisekundi pri zatvaranju između NC i NO kontakta |
minimalna struja preklapanja | 5 mA za signalno kolo |
ograničenje napona upravljačkog kola | <= 0.1 Uc 60-60 °C propad napona |
ograničenje napona upravljačkog kola | 0.85...1.1 Uc 60-60 °C u radu |
snaga držanja u W | 1.1-1.1 W pri 20 °C |
otpornost izolacije | > 10 MOhm za signalno kolo |
udarna snaga u VA | 25-25 VA 50/60 Hz 20 °C) |
tehnologija kalema | ugrađeno ograničenje u oba smera |
minimalni napon preklapanja | 17 V za signalno kolo |
frekvencija signalnog kola | 25...400 Hz |
disipacija toplote | 1.1-1.1 W pri 50/60 Hz |
udarna snaga u W | 18-18 W pri 20 °C |
tip pomoćnog kontakta | tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1 |
tip pomoćnog kontakta | tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1 |
kompatibilnost | LC1D |
snaga držanja u VA | 1.6-1.6 VA 20 °C) 50/60 Hz |
OKRUžENJE | |
---|---|
Mehanička robusnost | vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz |
Mehanička robusnost | vibracije na kontaktor u radu: 4 Gn, 5...300 Hz |
Mehanička robusnost | udara na kontaktor u radu: 15 Gn za 11 ms |
Mehanička robusnost | udara kontaktor nije u radu: 8 Gn za 11 ms |
Visina | 85 mm |
Temperatura okoline za rad uređaja | -25-60 °C |
Stepen zaprljanosti | 3 |
Masa proizvoda | 0.438 kg |
otpornost na plamen | V1 u skladu sa UL 94 |
Temperatura okoline za skladištenje | -60-80 °C |
zaštitni tretman | TH u skladu sa IEC 60068-2-30 |
IP stepen zaštite | IP20 prednja strana u skladu sa IEC 60529 |
nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
boja | siva (SE GREY 6) |
boja | zelena (SE GREEN 2) |
Širina | 45 mm |
Dubina | 92 mm |
dopustiva temperatura u okolini uređaja | -40-70 °C na Uc |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP1609002 |
Status održive ponude | Green Premium proizvod |
Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
Profil cirkularnosti | ENVEOLI1609002EN |
EU RoHS direktiva | Usaglašeno |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
