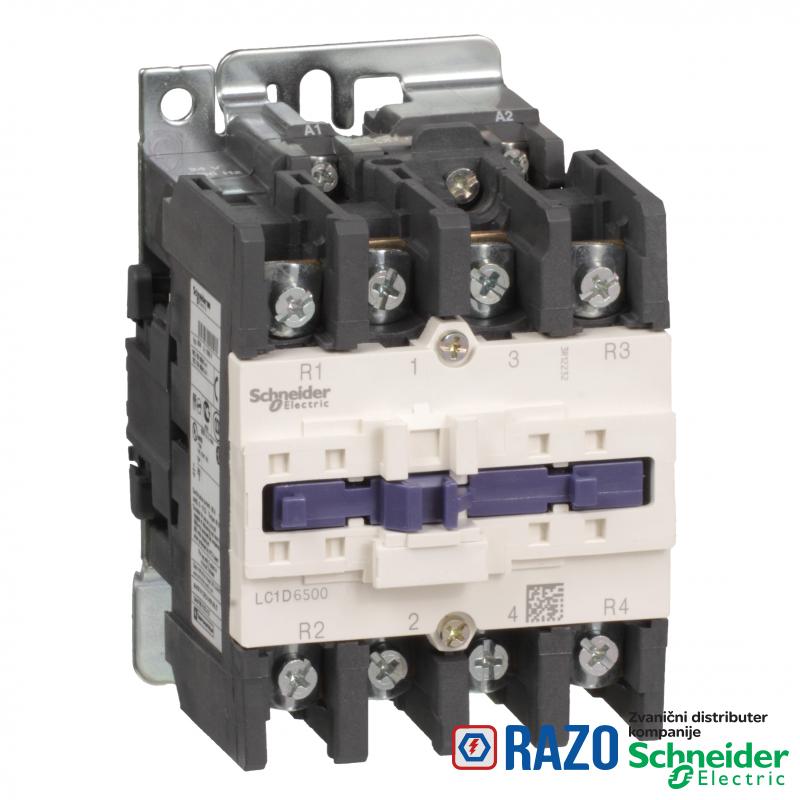

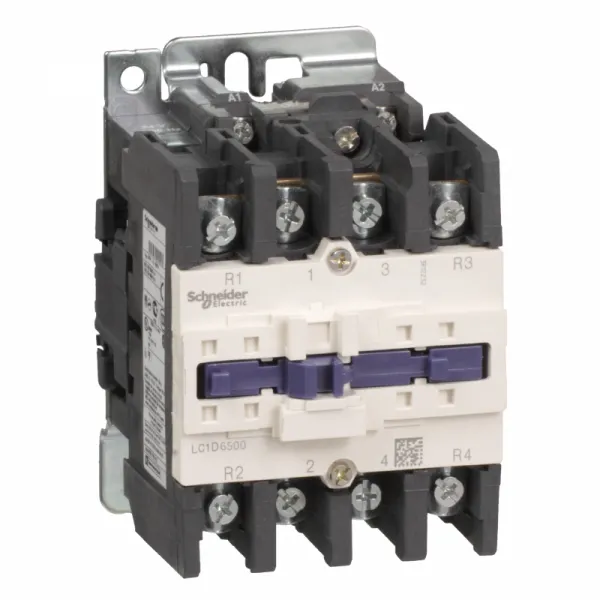

TeSys D kontaktor - 4P(2 NO + 2 NC) - AC-1 <= 440 V 80 A 230 V AC 50/60 Hz kalem

TeSys D kontaktor - 4P(2 NO + 2 NC) - AC-1 <= 440 V 80 A 230 V AC 50/60 Hz kalem

Šifra artikla: LC1D65008P7
TeSys D kontaktor - 4P(2 NO + 2 NC) - AC-1 <= 440 V 80 A 230 V AC 50/60 Hz kalem
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
84.339,60 RSD
84.339,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Sertifikacija proizvoda DNV
Sertifikacija proizvoda GL
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda BV
Sertifikacija proizvoda GOST
Sertifikacija proizvoda CCC
Sertifikacija proizvoda RINA
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
napon upravljačkog kola 230 V AC 50/60 Hz
[Ue] nazivni napon kolo napajanja: <= 690 V AC 25...400 Hz
[Ue] nazivni napon kolo napajanja: <= 300 V DC
snaga disipacije po polu 9.6 W AC-1
prosečna impedansa 1.5 mΩ - Ith 80 A 50 Hz za kolo napajanja
Grupa proizvoda TeSys D
[Ith] dozvoljena termička struja u vazduhu 80 A pri <60 °C za kolo napajanja
Nosači za montažu šina
Nosači za montažu ploča
tip upravljačkog kola AC pri 50/60 Hz
standardi CSA C22.2 No 14
standardi EN 60947-4-1
standardi EN 60947-5-1
standardi IEC 60947-4-1
standardi IEC 60947-5-1
standardi UL 508
nivo sigurnosne pouzdanosti B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
primena kontaktora rezistivno opterećenje
nazivna prekidna moć 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Tip proizvoda ili komponente kontaktor
Irms nazivna moć uključenja 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947
ime proizvoda TeSys D
pripadajući osigurač 125 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja
pripadajući osigurač 125 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-35 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-25 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-35 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-25 mm²jednožični bez kablovskog završetka
grupa proizvoda TeSys
raspored kontakata 2 NO + 2 NC
kategorija upotrebe AC-1
[Ie] nazivna struja 80 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja
maksimalni radni ciklus 3600 ciklusa/h pri <60 °C
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja kolo napajanja: 8 N.m - na vijčani priključni blokovi - kabl 25-35 mm² šestougaona 4 mm
moment pritezanja kolo napajanja: 5 N.m - na vijčani priključni blokovi - kabl 1-25 mm² šestougaona 4 mm
električna trajnost 1.4 miliona ciklusa 80 A AC-1 pri Ue <= 440 V
mehanička trajnost 6 miliona ciklusa
Broj polova 4P
vreme uključenja/isključenja 4...19 ms otvaranje
vreme uključenja/isključenja 12...26 ms zatvaranje
Kategorija prenapona III
[Ui] nazivni napon izolacije kolo napajanja: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 600 V UL sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
Kratko ime uređaja LC1D
[Icw] kratkotrajna podnosiva struja kratkog spoja 520 A pri <40 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 900 A pri <40 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 110 A pri <40 °C - 10 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 260 A pri <40 °C - 1 min za kolo napajanja
zaštitni poklopac bez
DOPUNSKE INFORMACIJE
ograničenje napona upravljačkog kola propad napona: 0.3...0.6 Uc AC 50/60 Hz 60 °C)
ograničenje napona upravljačkog kola u radu: 0.8...1.1 Uc AC 50 Hz 60 °C)
ograničenje napona upravljačkog kola u radu: 0.85...1.1 Uc AC 60 Hz 60 °C)
kompatibilnost kontakta M1
udarna snaga u VA 140-140 VA 60 Hz 0.75 20 °C)
udarna snaga u VA 160-160 VA 50 Hz 0.75 20 °C)
tehnologija kalema bez ugrađenog prigušivača
kompatibilnost LC1D
snaga držanja u VA 13-13 VA 60 Hz 0.3 20 °C)
snaga držanja u VA 15-15 VA 50 Hz 0.3 20 °C)
disipacija toplote 4-5 W pri 50/60 Hz
OKRUžENJE
Mehanička robusnost vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost vibracije na kontaktor u radu: 4 Gn, 5...300 Hz
Mehanička robusnost udara na kontaktor u radu: 15 Gn za 11 ms
Mehanička robusnost udara kontaktor nije u radu: 10 Gn za 11 ms
Visina 127 mm
Temperatura okoline za rad uređaja -5-60 °C
Stepen zaprljanosti 3
Masa proizvoda 1.45 kg
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH u skladu sa IEC 60068-2-30
IP stepen zaštite IP20 prednja strana u skladu sa IEC 60529
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
Širina 85 mm
Dubina 125 mm
dopustiva temperatura u okolini uređaja -40-70 °C na Uc
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1503009EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1503009EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
