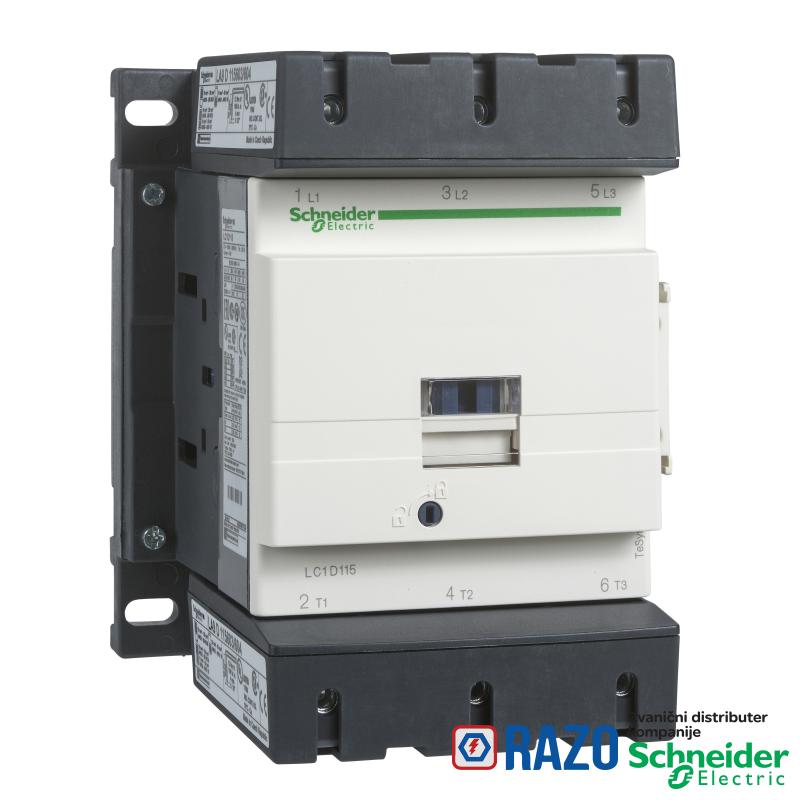

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 240 V AC 50/60 Hz kalem

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 240 V AC 50/60 Hz kalem

Šifra artikla: LC1D115U7
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 240 V AC 50/60 Hz kalem
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
51.130,80 RSD
51.130,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Sertifikacija proizvoda RINA
Sertifikacija proizvoda GOST
Sertifikacija proizvoda DNV
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda CCC
Sertifikacija proizvoda BV
Sertifikacija proizvoda UL
Sertifikacija proizvoda GL
Sertifikacija proizvoda CSA
napon upravljačkog kola 240 V AC 50/60 Hz
[Ue] nazivni napon kolo napajanja: <= 1000 V AC 25...400 Hz
[Ue] nazivni napon kolo napajanja: <= 300 V DC
snaga disipacije po polu 24 W AC-1
snaga disipacije po polu 7.9 W AC-3
prosečna impedansa 0.6 mΩ - Ith 200 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta 1 NO + 1 NC
Grupa proizvoda TeSys D
[Ith] dozvoljena termička struja u vazduhu 200 A pri <60 °C za kolo napajanja
Nosači za montažu ploča
Nosači za montažu šina
tip upravljačkog kola AC pri 50/60 Hz
standardi CSA C22.2 No 14
standardi EN 60947-4-1
standardi EN 60947-5-1
standardi IEC 60947-4-1
standardi IEC 60947-5-1
standardi UL 508
nivo sigurnosne pouzdanosti B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
primena kontaktora upravljanje motorom
primena kontaktora rezistivno opterećenje
nazivna prekidna moć 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Tip proizvoda ili komponente kontaktor
Irms nazivna moć uključenja 1260 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Irms nazivna moć uključenja 140 A AC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 250 A DC za signalno kolo u skladu sa IEC 60947-5-1
ime proizvoda TeSys D
pripadajući osigurač 250 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja
pripadajući osigurač 200 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja
pripadajući osigurač 10 A gG za signalno kolo
[Uimp] nazivni podnosivi impulsni napon 8 kV u skladu sa IEC 60947
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²jednožični bez kablovskog završetka
grupa proizvoda TeSys
raspored kontakata 3 NO
kategorija upotrebe AC-3
kategorija upotrebe AC-1
kategorija upotrebe AC-4
[Ie] nazivna struja 200 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja
[Ie] nazivna struja 115 A 60 °C) pri <= 440 V AC AC-3 za kolo napajanja
maksimalni radni ciklus 2400 ciklusa/h pri <60 °C
moment pritezanja upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja kolo napajanja: 12 N.m - na priključak šestougaona 4 mm
električna trajnost 0.8 miliona ciklusa 200 A AC-1 pri Ue <= 440 V
električna trajnost 0.95 miliona ciklusa 115 A AC-3 pri Ue <= 440 V
mehanička trajnost 8 miliona ciklusa
Broj polova 3P
vreme uključenja/isključenja 6...20 ms otvaranje
vreme uključenja/isključenja 20...50 ms zatvaranje
Kategorija prenapona III
snaga motora kW 30 kW pri 220...230 V AC 50/60 Hz (AC-3)
snaga motora kW 55 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW 59 kW pri 415...440 V AC 50/60 Hz (AC-3)
snaga motora kW 75 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW 80 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW 65 kW pri 1000 V AC 50/60 Hz (AC-3)
snaga motora kW 18.5 kW pri 400 V AC 50/60 Hz (AC-4)
snaga motora hp 30 hp pri 200/208 V AC 50/60 Hz za trofazne motori
snaga motora hp 40 hp pri 230/240 V AC 50/60 Hz za trofazne motori
snaga motora hp 75 hp pri 460/480 V AC 50/60 Hz za trofazne motori
snaga motora hp 100 hp pri 575/600 V AC 50/60 Hz za trofazne motori
[Ui] nazivni napon izolacije kolo napajanja: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 600 V UL sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije signalno kolo: 690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije signalno kolo: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije signalno kolo: 600 V UL sertifikovano
Kratko ime uređaja LC1D
[Icw] kratkotrajna podnosiva struja kratkog spoja 250 A pri <40 °C - 10 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 550 A pri <40 °C - 1 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 950 A pri <40 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 1100 A pri <40 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 100 A - 1 s za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 120 A - 500 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 140 A - 100 ms za signalno kolo
zaštitni poklopac sa
DOPUNSKE INFORMACIJE
vreme nepreklapanja 1.5 milisekundi pri isključenju između NC i NO kontakta
vreme nepreklapanja 1.5 milisekundi pri zatvaranju između NC i NO kontakta
minimalna struja preklapanja 5 mA za signalno kolo
ograničenje napona upravljačkog kola propad napona: 0.3...0.5 Uc AC 50/60 Hz 55 °C)
ograničenje napona upravljačkog kola u radu: 0.8...1.15 Uc AC 50/60 Hz 55 °C)
kompatibilnost kontakta M13
otpornost izolacije > 10 MOhm za signalno kolo
udarna snaga u VA 280-350 VA 60 Hz 0.8 20 °C)
udarna snaga u VA 280-350 VA 50 Hz 0.8 20 °C)
tehnologija kalema ugrađeni dvosmerni limiter
minimalni napon preklapanja 17 V za signalno kolo
frekvencija signalnog kola 25...400 Hz
tip pomoćnog kontakta tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1
tip pomoćnog kontakta tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
kompatibilnost LC1D
snaga držanja u VA 2-18 VA 60 Hz 0.3 20 °C)
snaga držanja u VA 2-18 VA 50 Hz 0.3 20 °C)
disipacija toplote 3-8 W pri 50/60 Hz
OKRUžENJE
Mehanička robusnost vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost vibracije na kontaktor u radu: 4 Gn, 5...300 Hz
Mehanička robusnost udara na kontaktor u radu: 15 Gn za 11 ms
Mehanička robusnost udara kontaktor nije u radu: 6 Gn za 11 ms
Visina 158 mm
Temperatura okoline za rad uređaja -5-60 °C
Stepen zaprljanosti 3
Masa proizvoda 2.5 kg
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH u skladu sa IEC 60068-2-30
IP stepen zaštite IP20 prednja strana u skladu sa IEC 60529
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
Širina 120 mm
Dubina 136 mm
dopustiva temperatura u okolini uređaja -40-70 °C na Uc
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060301EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100405
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
