| OSNOVNE INFORMACIJE | |
|---|---|
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | RINA |
| napon upravljačkog kola | 24 V AC 50/60 Hz |
| [Ue] nazivni napon | kolo napajanja: <= 690 V AC 25...400 Hz |
| [Ue] nazivni napon | kolo napajanja: <= 300 V DC |
| snaga disipacije po polu | 5.4 W AC-1 |
| prosečna impedansa | 1.5 mΩ - Ith 60 A 50 Hz za kolo napajanja |
| Grupa proizvoda | TeSys D |
| [Ith] dozvoljena termička struja u vazduhu | 60 A pri <60 °C za kolo napajanja |
| Nosači za montažu | šina |
| Nosači za montažu | ploča |
| tip upravljačkog kola | AC pri 50/60 Hz |
| standardi | CSA C22.2 No 14 |
| standardi | EN 60947-4-1 |
| standardi | EN 60947-5-1 |
| standardi | IEC 60947-4-1 |
| standardi | IEC 60947-5-1 |
| standardi | UL 508 |
| nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| primena kontaktora | rezistivno opterećenje |
| nazivna prekidna moć | 800 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |

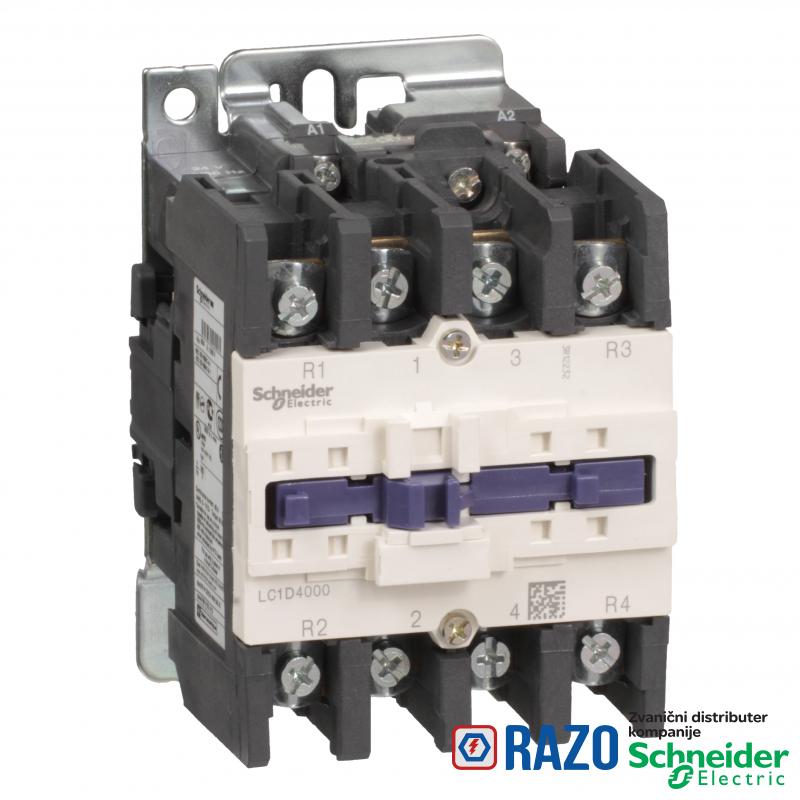

| Tip proizvoda ili komponente | kontaktor |
| Irms nazivna moć uključenja | 800 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
| ime proizvoda | TeSys D |
| pripadajući osigurač | 80 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
| pripadajući osigurač | 80 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947 |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-35 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-25 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-35 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-25 mm²jednožični bez kablovskog završetka |
| grupa proizvoda | TeSys |
| raspored kontakata | 2 NO + 2 NC |
| kategorija upotrebe | AC-1 |
| [Ie] nazivna struja | 60 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja |
| maksimalni radni ciklus | 3600 ciklusa/h pri <60 °C |
| moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
| moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
| moment pritezanja | kolo napajanja: 8 N.m - na vijčani priključni blokovi - kabl 25-35 mm² šestougaona 4 mm |
| moment pritezanja | kolo napajanja: 5 N.m - na vijčani priključni blokovi - kabl 1-25 mm² šestougaona 4 mm |
| električna trajnost | 1.4 miliona ciklusa 60 A AC-1 pri Ue <= 440 V |
| mehanička trajnost | 6 miliona ciklusa |
| Broj polova | 4P |
| vreme uključenja/isključenja | 4...19 ms otvaranje |
| vreme uključenja/isključenja | 12...26 ms zatvaranje |
| Kategorija prenapona | III |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V CSA sertifikovano |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V UL sertifikovano |
| [Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
| Kratko ime uređaja | LC1D |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 320 A pri <40 °C - 10 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 720 A pri <40 °C - 1 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 72 A pri <40 °C - 10 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 165 A pri <40 °C - 1 min za kolo napajanja |
| zaštitni poklopac | bez |
| DOPUNSKE INFORMACIJE | |
|---|---|
| ograničenje napona upravljačkog kola | propad napona: 0.3...0.6 Uc AC 50/60 Hz 60 °C) |
| ograničenje napona upravljačkog kola | u radu: 0.8...1.1 Uc AC 50 Hz 60 °C) |
| ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc AC 60 Hz 60 °C) |
| kompatibilnost kontakta | M1 |
| udarna snaga u VA | 140-140 VA 60 Hz 0.75 20 °C) |
| udarna snaga u VA | 160-160 VA 50 Hz 0.75 20 °C) |
| tehnologija kalema | bez ugrađenog prigušivača |
| kompatibilnost | LC1D |
| snaga držanja u VA | 13-13 VA 60 Hz 0.3 20 °C) |
| snaga držanja u VA | 15-15 VA 50 Hz 0.3 20 °C) |
| disipacija toplote | 4-5 W pri 50/60 Hz |
| OKRUžENJE | |
|---|---|
| Mehanička robusnost | vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz |
| Mehanička robusnost | vibracije na kontaktor u radu: 4 Gn, 5...300 Hz |
| Mehanička robusnost | udara na kontaktor u radu: 15 Gn za 11 ms |
| Mehanička robusnost | udara kontaktor nije u radu: 10 Gn za 11 ms |
| Visina | 127 mm |
| Temperatura okoline za rad uređaja | -5-60 °C |
| Stepen zaprljanosti | 3 |
| Masa proizvoda | 1.44 kg |
| otpornost na plamen | V1 u skladu sa UL 94 |
| Temperatura okoline za skladištenje | -60-80 °C |
| zaštitni tretman | TH u skladu sa IEC 60068-2-30 |
| IP stepen zaštite | IP20 prednja strana u skladu sa IEC 60529 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| Širina | 85 mm |
| Dubina | 125 mm |
| dopustiva temperatura u okolini uređaja | -40-70 °C na Uc |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1503009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1503009EN |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
