OSNOVNE INFORMACIJE | |
---|---|
tip upravljačkog kola | AC |
napon upravljačkog kola | 230 V AC 50/60 Hz |
snaga motora hp | 10 hp pri 230/240 V AC 60 Hz za 1P motori u skladu sa CSA |
snaga motora hp | 50 hp pri 460/480 V AC 60 Hz za 3P motori u skladu sa UL |
snaga motora hp | 50 hp pri 575/600 V AC 60 Hz za 3P motori u skladu sa CSA |
snaga motora hp | 50 hp pri 575/600 V AC 60 Hz za 3P motori u skladu sa UL |
snaga motora hp | 10 hp pri 230/240 V AC 60 Hz za 1P motori u skladu sa UL |
snaga motora hp | 20 hp pri 200/208 V AC 60 Hz za 3P motori u skladu sa CSA |
snaga motora hp | 20 hp pri 200/208 V AC 60 Hz za 3P motori u skladu sa UL |
snaga motora hp | 20 hp pri 230/240 V AC 60 Hz za 3P motori u skladu sa CSA |
snaga motora hp | 20 hp pri 230/240 V AC 60 Hz za 3P motori u skladu sa UL |
snaga motora hp | 5 hp pri 115 V AC 60 Hz za 1P motori u skladu sa CSA |
snaga motora hp | 5 hp pri 115 V AC 60 Hz za 1P motori u skladu sa UL |
snaga motora hp | 50 hp pri 460/480 V AC 60 Hz za 3P motori u skladu sa CSA |

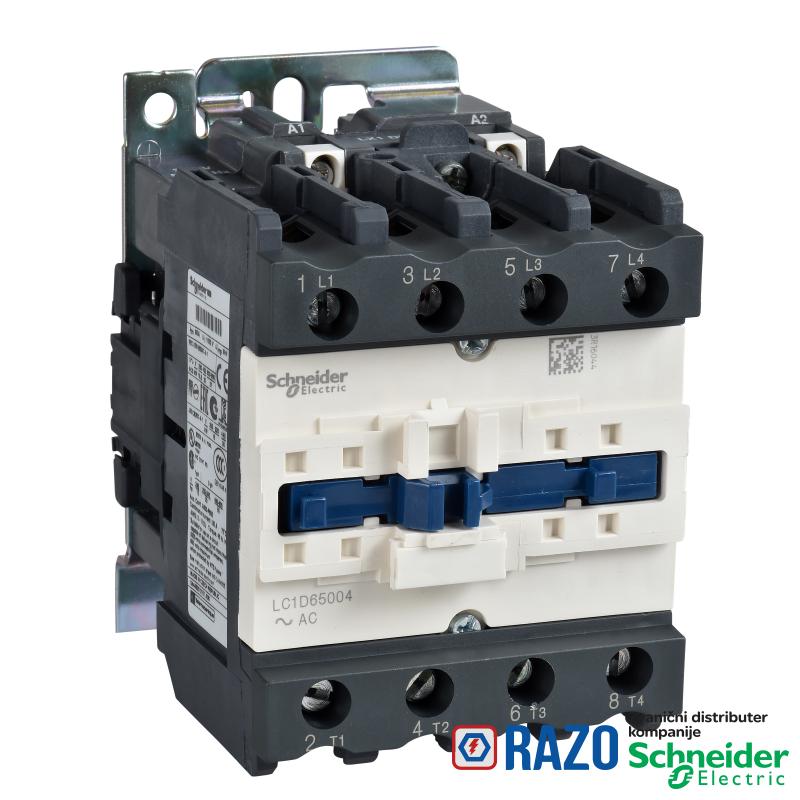

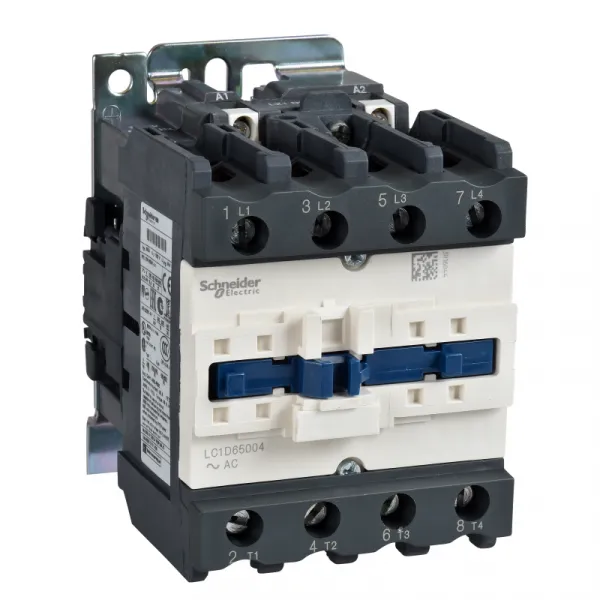

Grupa proizvoda | TeSys D |
primena kontaktora | rezistivno opterećenje |
Tip proizvoda ili komponente | kontaktor |
povezivanje - priključci | upravljačko kolo: vijčani priključni blok 1 x 1-4 mm²jednožični bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blok 2 x 1-4 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | upravljačko kolo: vijčani priključni blok 2 x 1-4 mm²jednožični bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: vijčani priključni blok 1 x 1-35 mm²jednožični bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: vijčani priključni blok 2 x 1-25 mm²jednožični bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: vijčani priključni blok 2 x 1-35 mm²jednožični bez kablovskog završetka |
raspored kontakata | 4 NO |
kategorija upotrebe | AC-1 |
[Ie] nazivna struja | 80 A 60 °C) AC AC-1 za kolo napajanja |
Broj polova | 4P |
Kratko ime uređaja | LC1D |
tip kalema | standardno |
DOPUNSKE INFORMACIJE | |
---|---|
vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
vreme nepreklapanja | 1.5 milisekundi pri ukopu između NC i NO kontakta |
minimalna struja preklapanja | 5 mA za upravljačko kolo |
[Ue] nazivni napon | kolo napajanja: <= 690 V AC 25...400 Hz |
Visina | 127 mm |
snaga disipacije po polu | 6.4 W AC-1 |
prosečna impedansa | - Ith 80 A 50 Hz za kolo napajanja |
ograničenje napona upravljačkog kola | propad napona: 0.3...0.6 Uc pri 50/60 Hz 60 °C) |
ograničenje napona upravljačkog kola | u radu: 0.8...1.1 Uc pri 50 Hz 60 °C) |
ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc pri 60 Hz 60 °C) |
[Ith] dozvoljena termička struja u vazduhu | 10 A pri <60 °C za upravljačko kolo |
[Ith] dozvoljena termička struja u vazduhu | 80 A pri <60 °C za kolo napajanja |
Nosači za montažu | ploča |
Nosači za montažu | šina |
nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
otpornost izolacije | > 10 MOhm za upravljačko kolo |
nazivna prekidna moć | 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
Irms nazivna moć uključenja | 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
Irms nazivna moć uključenja | 140 A AC za upravljačko kolo u skladu sa IEC 60947-5-1 |
pripadajući osigurač | 10 A gG za upravljačko kolo u skladu sa IEC 60947-5-1 |
pripadajući osigurač | 125 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja |
pripadajući osigurač | 160 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
Masa proizvoda | 1.44 kg |
udarna snaga u VA | 140-140 VA 0.75 20 °C) |
udarna snaga u VA | 160-160 VA 0.75 20 °C) |
[Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947 |
tehnologija kalema | bez ugrađenog dvosmernog limitera |
otpornost na plamen | V1 u skladu sa UL 94 |
minimalni napon preklapanja | 17 V za upravljačko kolo |
maksimalni radni ciklus | 3600 ciklusa/h pri <60 °C |
moment pritezanja | upravljačko kolo: 1.2 N.m - na vijčani priključni blok - sa odvijačem matica Ø 6 mm |
moment pritezanja | upravljačko kolo: 1.2 N.m - na vijčani priključni blok - sa odvijačem Philips No 2 |
moment pritezanja | kolo napajanja: 5 N.m - na vijčani priključni blok - sa odvijačem matica Ø 6 mm |
moment pritezanja | kolo napajanja: 5 N.m - na vijčani priključni blok - sa odvijačem matica Ø 8 mm |
mehanička trajnost | 6000000 ciklusa |
tip pomoćnog kontakta | tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1 |
tip pomoćnog kontakta | tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1 |
kompatibilnost | LC1D |
snaga držanja u VA | 13-13 VA 60 Hz 0.3 20 °C) |
snaga držanja u VA | 15-15 VA 50 Hz 0.3 20 °C) |
vreme uključenja/isključenja | 12...26 ms zatvaranje |
vreme uključenja/isključenja | 4...19 ms otvaranje |
Širina | 85 mm |
Kategorija prenapona | III |
Dubina | 130 mm |
[Ui] nazivni napon izolacije | upravljačko kolo: 600 V CSA sertifikovano |
[Ui] nazivni napon izolacije | upravljačko kolo: 600 V UL sertifikovano |
[Ui] nazivni napon izolacije | kolo napajanja: 600 V CSA sertifikovano |
[Ui] nazivni napon izolacije | kolo napajanja: 600 V UL sertifikovano |
[Ui] nazivni napon izolacije | upravljačko kolo: 690 V u skladu sa IEC 60947-1 |
[Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-1 |
zaštitni poklopac | sa |
OKRUžENJE | |
---|---|
Sertifikacija proizvoda | CCC |
Sertifikacija proizvoda | GOST |
Sertifikacija proizvoda | DNV |
Sertifikacija proizvoda | UL |
Sertifikacija proizvoda | GL |
Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
Sertifikacija proizvoda | BV |
Sertifikacija proizvoda | RINA |
Sertifikacija proizvoda | CSA |
Temperatura okoline za rad uređaja | -5-60 °C |
Standardi | CSA C22.2 No 14 |
Standardi | IEC 60947-5-1 |
Standardi | EN 60947-5-1 |
Standardi | IEC 60947-4-1 |
Standardi | EN 60947-4-1 |
Standardi | UL 508 |
otpornost na udare | 10 gn na kontaktor koji nije u radu |
otpornost na udare | 15 gn na kontaktor u radu |
otpornost na vibracije | 2 gn 5-300 Hz na kontaktor koji nije u radu |
otpornost na vibracije | 4 gn 5-300 Hz na kontaktor u radu |
Temperatura okoline za skladištenje | -60-80 °C |
zaštitni tretman | TH (stepen zaprljanosti 3) u skladu sa IEC 60068 |
IP stepen zaštite | IP2x u skladu sa IEC 60529 |
IP stepen zaštite | IP2x u skladu sa VDE 0106 |
nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
dopustiva temperatura u okolini uređaja | -40-70 °C na Uc |
disipacija toplote | 4-5 W pri 50/60 Hz za upravljačko kolo |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP1503009EN |
Status održive ponude | Green Premium proizvod |
Bez toksičnih teških metala | Da |
Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | X |
Profil cirkularnosti | ENVEOLI1503009EN |
EU RoHS direktiva | Usaglašeno |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
